體驗CorelDraw12智能繪圖工具

2024-09-12 15:46:26

字體：大中小

供稿：網友

　　大家都知道coreldraw 12新增了smart drawing tools，即智能繪圖工具。當我們進行各種規劃，繪制流程圖，原理圖等等草圖時，一般要求就是準確而快速。智能繪圖工具能自動識別許多形狀，包括圓、矩形、箭頭、菱形、梯形等，還能自動平滑和修飾曲線，快速規整和完美圖像。

　　智能繪圖工具還有另一個重要的優點是節約時間，它能對自由手繪的線條重新組織優化，使設計者更易建立完美形狀，感覺自由且流暢。

　　智能繪圖工具怎樣工作的

　　智能繪圖工具有點像我們不借助尺規進行徒手繪草圖，只不過筆變成了鼠標等輸入設備。我們可以自由地草繪一些線條（最好有一點規律性，如大體象卵圓形，或者不精確的矩形，三角形等），這樣在你草繪時，智能繪圖工具自動對涂鴉的線條進行識別、判斷并組織成最接近的幾何形狀。

　　例如，按s切換到智能繪圖工具，大體繪制一個方塊樣的形狀，很快就會被轉換成一個準確完美的矩形，并和矩形工具繪制出的一樣具有矩形的屬性－可以切換到選擇工具單擊查看屬性欄。

　　智能繪圖工具的選項調整

　　草繪的線條在形狀相差不多時，被智能草繪工具轉換成的圖形結果有時會有差異的。那么是盡量忠實原草繪線條的程度高，還是優化成規則幾何形狀的程度高呢？這就涉及到此工具的兩個選項。

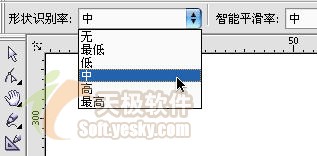

　　選擇智能繪圖工具，會在屬性欄上發現調整選項，。

　　一個是shape recognition level (形狀識別級別)，smart smoothing level (智能平滑級別)。兩個選項都是分無，最低，低，中，高，最高6個級別。

　　簡單的說，相對于原始的草繪，從無到最高，智能繪圖工具將涂鴉的線條轉換為規則形狀的能力依次增強，將線條光滑化的程度越高。

　　如果你要求迅速得到很規則的幾何圖形，不妨將兩個選項設置成高或者最高；若只是盡量保持草繪原貌，只求線條平滑流暢，就將shape recognition level (形狀識別級別)設成低或最低，smart smoothing level (智能平滑級別)設成高或最高。

　　此兩個選項一同工作，可以將你的大部分信手涂鴉轉換為想要得到的幾何圖形，而這一切就如同魔術般的簡單和神奇。

　　另外一個選項就是預先設置草繪圖形的線條寬度，這不必贅述。

　　智能繪圖工具能識別和轉換的草繪圖形

　　從純技術角度上講，它能識別并轉換下面大體形狀的草繪。

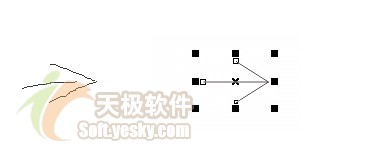

　　一般線條——在缺省選項下，草繪一些多少彎曲的線條，則自動被轉換成直的，但是一些明顯的彎曲線條，會被平滑化，而不是絕對的成為直線段。

　　三角形——大體草繪的三角形狀一般會被轉換成等邊或正三角形。

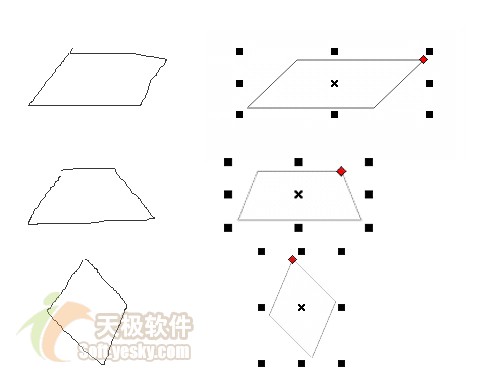

　　不等邊四邊形——一般會被轉換成菱形，平行四邊形，梯形，具體可見下圖10。
