這是最直接的一種轉換方式，只需要設置一下轉換的精確度（圖4），點擊描繪按鈕即可。

圖4

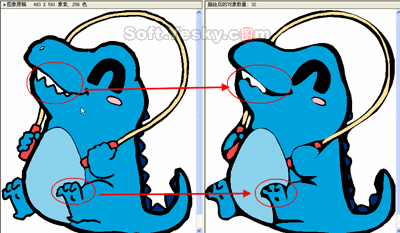

　　 精確度的值越小，轉換后的圖像輪廓越光滑，反之精確度的值越大，轉換后的圖像失真情況越小，即改變最小。我們把精確度設定為20，看看得到的這個卡通圖像的效果（圖5）。

圖5

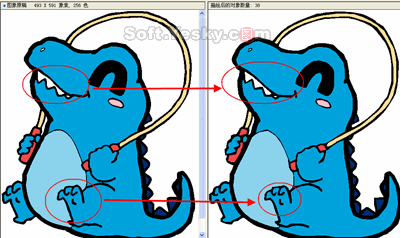

　　原圖中一些銳利的輪廓被圓滑了，把精確度設定到100，得到的描繪結果發現原圖中的銳利輪廓依然存在（圖6）。

圖6

　　二、按高級輪廓

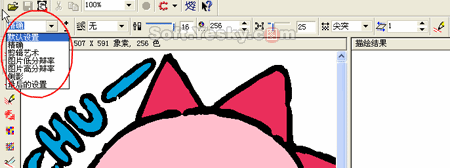

　　使用高級輪廓的轉換方式，可設置的參數就很多了，程序也提供了各種預制好的模式，選擇它們就可以得到相應的參數（圖7）.

圖7

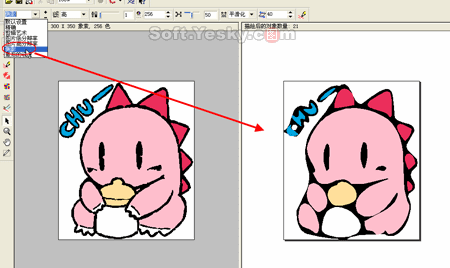

　　如我們選擇“側影”效果，點擊描繪圖標后在描繪結果面板中看到它的矢量圖效果（圖8）.

圖8

　　“按高級輪廓”工具的具體自定義設計參數包括：雜點過濾器、圖形繁簡度、色彩數值、節點縮減、節點類型和最小對象大小。

　　雜點過濾器包括：無、低和高三種方式（圖9）。

圖9

　　轉換后圖形的繁簡復雜程度可以設定數值或用拉桿來調節（圖10）.

圖10

　　最大色彩數是在2--256之間調節，色彩數值越小生成的文件體積越?。▓D11）.

圖11

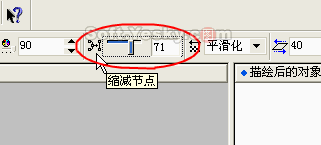

　　 節點縮減是讓生成的矢量圖形的節點個數，可在1-100內選擇，設定的節點個數越多生成的矢量圖上的節點就越少（圖12）.

圖12

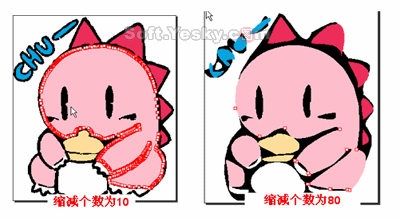

　　為了更詳細地說明它的特點，我們分別設定縮減節點的個數為10和80兩組，再看看最終得到的矢量圖上顯示的節點情況（圖13）。

圖13
