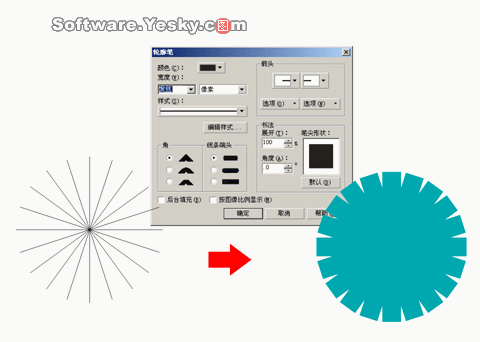

用箭頭工具框選所有直線，點擊輪廓工具按鈕在彈出菜單中點擊“輪廓筆對話框”按鈕，或按快捷鍵f12，彈出“輪廓筆”對話框。在此我們?cè)O(shè)置一個適當?shù)木€寬。在寬度后的單位列表中設定一個單位，比如像素。在前面的列表中直接輸入一個數值，確定線寬的像素值。因?yàn)?，筆者在制作web圖形，為了便于觀察把單位設成了像素，一般用于平面印刷或噴繪時一般使用的單位是毫米。還可以在此設定線的顏色，不過更多人習慣通過右擊色盤來確定線色，這要比在此設定要方便許多。最后確定設好線寬（如圖4）。

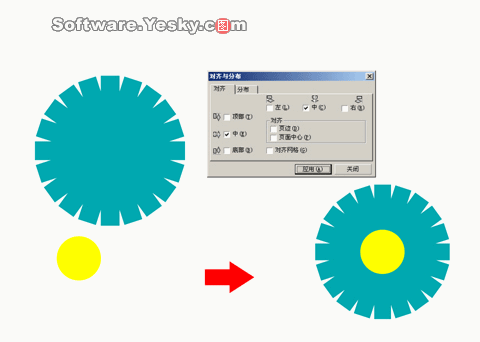

　　使星形保持在選中狀態下。點擊菜單“排列”下的“結合”，或直接按快捷鍵“ctrl+l”，把這些線條結合為一個對象。齒輪中間有一個孔，下面我們給齒輪中心挖一個孔。使用橢圓工具畫一個適當?shù)膱A。選中所有圖形，按住alt鍵，再按三次a鍵（按鈕alt鍵是用來激活菜單，按一次a鍵展開排列菜單，再按一次a展開對齊與分布菜單，第三次按a鍵，執行其下的對齊和屬性，打開對齊與分布對話框，由于一步步的有鼠標展開菜單比較麻煩，一般常用的命令都使用快捷鍵，在cd9上面只需按兩次a鍵即可）。打開“對齊與分布”對話框。選中水平中心和豎直中心，點應用按鈕，對齊圖形（如圖5）。
