　　在網上大家可以看到不少用不同設計軟件制作齒輪效果的文章，筆者也用繪制了類似的齒輪。通過使用不同的工具實現類似的效果，能夠幫助大家加深對不同設計工具的認識。

　　許多初學者總不是不知道學習哪種軟件好，面對多種類似的平面軟件，初學者很難選擇合適的軟件。在許多設計論壇，不同的網友喜歡使用的軟件也不盡相同，所以也有許多關于各于各種軟件優劣“論戰”，這使初學者一頭霧水。

　　其實，使用什么軟件并不重要，對于設計來說最重要的是設計思想和創意，以及設計者的審美能力，當然不同的軟件在功能和使用技巧上也有一些差別，大家可以在使用中仔細體會，選擇最適合自己需要的。使用coreldraw 繪制簡單齒輪效果其實很輕松愉快，下面我們用coreldraw 11為例介紹幾種齒輪效果的制作方法，版本方法類似。

文章末尾提供.cdr文件供大家下載參考。

|||

基本齒輪造型

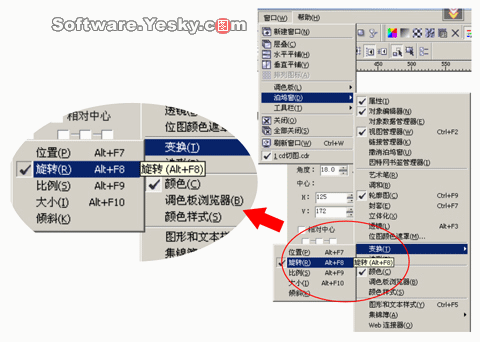

　　用coreldraw 11建立一個新文件。用手繪工具繪制一條水平線。我們只需按住鼠標左鍵在水平方向拖動，即可繪制出水平的直線。在默認時，軟件自動修正軌跡，即使我們手有點抖，也可以輕松的畫出直線。下面從菜單中的窗口->泊塢窗->變換->旋轉，打開變換泊塢窗（如圖2）。

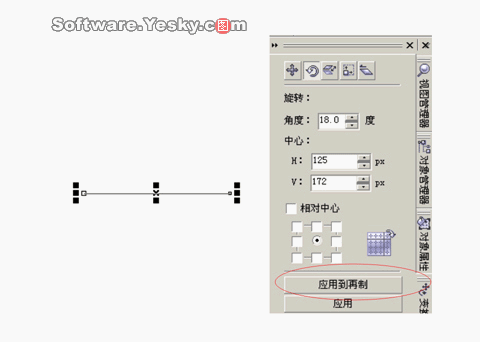

　　用箭頭工具選中剛才畫好的直線。比如我們計劃畫有二十個角的齒輪，那么360°除以20就是18°，我們在旋轉角度下設角度為18度。中心，按默認設置。相對中心選正中心，及中間的單選框，用鼠標單擊選中（如圖3）。

　　單擊“應用到再制”按鈕，我們畫好直線被復制一份，并且相對于原來的直線旋轉了18度，旋轉的角度中心是直線的中點。原來的直線被自動取消了選擇，新復制的直線自動被選中。所以，我們再次單擊“應用到再制”按鈕，雙會復制出一條新的直線，這是第三條線。它相對于第二條直線又是旋轉了18度。連續單擊“應用到再制”按鈕，直線被不斷的復制。你也可以用快捷鍵“ctrl+d”。復制出九條直線后，一個星型就做好了。大家只要不斷的點擊應用到再制按鈕，直到繪制出星形既可。

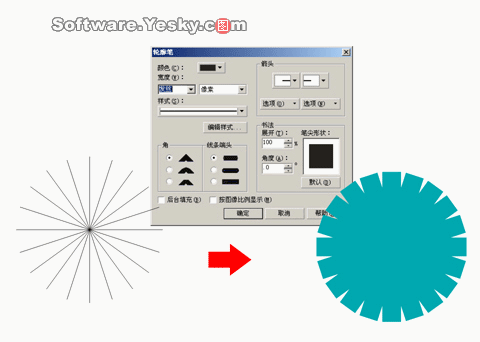

　　用箭頭工具框選所有直線，點擊輪廓工具按鈕在彈出菜單中點擊“輪廓筆對話框”按鈕，或按快捷鍵f12，彈出“輪廓筆”對話框。在此我們設置一個適當的線寬。在寬度后的單位列表中設定一個單位，比如像素。在前面的列表中直接輸入一個數值，確定線寬的像素值。因為，筆者在制作web圖形，為了便于觀察把單位設成了像素，一般用于平面印刷或噴繪時一般使用的單位是毫米。還可以在此設定線的顏色，不過更多人習慣通過右擊色盤來確定線色，這要比在此設定要方便許多。最后確定設好線寬（如圖4）。

　　使星形保持在選中狀態下。點擊菜單“排列”下的“結合”，或直接按快捷鍵“ctrl+l”，把這些線條結合為一個對象。齒輪中間有一個孔，下面我們給齒輪中心挖一個孔。使用橢圓工具畫一個適當的圓。選中所有圖形，按住alt鍵，再按三次a鍵（按鈕alt鍵是用來激活菜單，按一次a鍵展開排列菜單，再按一次a展開對齊與分布菜單，第三次按a鍵，執行其下的對齊和屬性，打開對齊與分布對話框，由于一步步的有鼠標展開菜單比較麻煩，一般常用的命令都使用快捷鍵，在cd9上面只需按兩次a鍵即可）。打開“對齊與分布”對話框。選中水平中心和豎直中心，點應用按鈕，對齊圖形（如圖5）。

|||

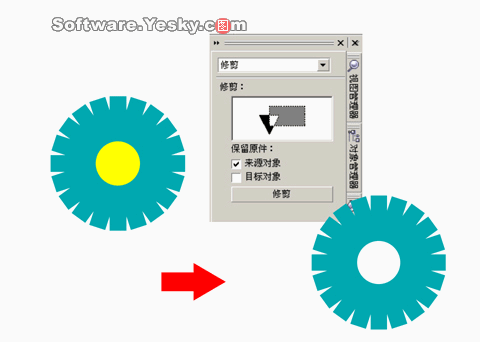

　　先選中小圓，在菜單->窗口->泊塢窗->造形，打開造形泊塢窗。在列表中選中修剪項。點“修剪”按鈕，這時光標會發生變化。點擊，齒輪圖形，完成修剪。這時你看到效果，你可以把兩個圖形移動，就能夠看到修剪后的效果（如圖6）。

　　選中修剪好的齒輪，點菜單排列下的裝輪廓轉化為對像，或直接按ctrl+shift+q,把輪廓轉化為對象。轉化前圖形是一些比較寬的直線組成的齒輪。轉化后，齒輪的外輪廓變成了新的圖形?，F在如果你不想添加透視效果，你就可以不必進行轉化。不過你不能夠使用立體化工具。

添加透視效果

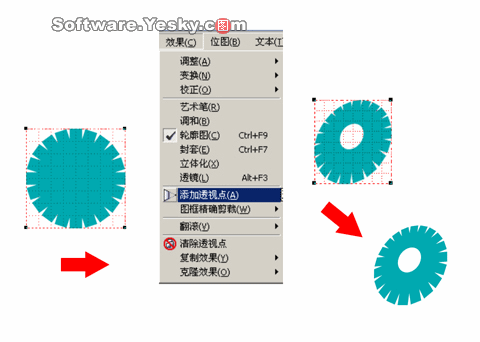

　　為了使效果更好，我們來給齒輪添加透視效果。選中齒輪點菜點效果下的添加透視點。這時齒輪上面出現紅色的網絡，用鼠標拖動可以添加透時效果。軟件自動生成的透視，十分的準確，比手繪要方便許多（如圖7）。我們最好復制一份沒有添加透視的齒輪備用。

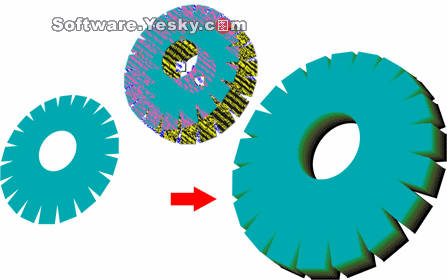

　　選中齒輪按“＋”號鍵，在原位置復制一個齒輪（按加號在原地復制對象）。按alt鍵，點擊齒輪選中下層的齒輪（按住alt鍵可以選中被別的對象擋住了的對象）。點擊色盤中的黑色，把下層的齒輪改成黑色。把光標移動到選中標記中心的小×上面，光標變成十字箭頭，拖動鼠標，把下層齒輪移動一點，使兩個齒輪錯開一點位置。這樣一個簡當的有立體感的齒輪就做好了（如圖8）。

下面制作另一種風格的齒輪。

|||

另一種風格的齒輪

　　復制一個添加了透視效果的齒輪。按上面的法，讓它們錯開并顏色不同。選中交互式調和工具，這時光標會發生相應的變化。點擊上層的齒輪，用鼠標左鍵拖動到下層齒輪上。這樣，大兩個齒輪之前就產生了許多過渡性的圖形，默認時“步數或調和形狀之間的偏移量”為20，也就是說會產生20個過渡性的圖形。如果你覺得過渡不夠均勻，可以適當增加步數，直接在工具欄上修改。在此使用默認即可。在工具欄上還可以設置，過渡色彩的變化方向，選用順時針或逆時針可以改變其色彩變化方向在色輪上不同方向。還可以適當設定，過渡形狀和顏色的加速或減速。最終調成滿意的色彩（如圖9）。這種效果比上面那種在風格上要細膩一些。

下面我們來制作一種真實的3d效果。

真實的3d效果

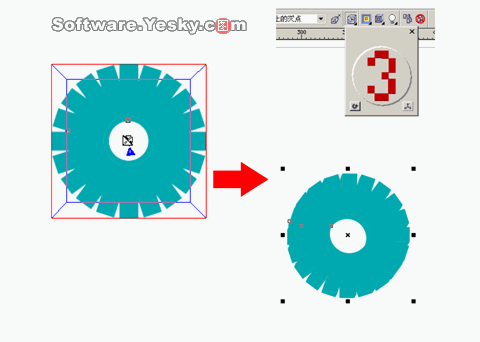

　　復制一個未添加透視效果的齒輪圖形。選用“交互式立體化工具”，點擊圖形，拖動光標到圖形中心。注意這是重點，一定要拖動到中心。在工具欄上設定“深度”為“1”，其實就是設定齒輪的厚度，我們設定成一個比較薄的齒輪。如果深度設定的比較大，齒輪就會因為太厚，看上去像一個柱體。點工具欄上的“立體的方向按鈕”，彈出一個小調節面板，面板上有一個字符“3”，用鼠標左鍵拖動，把字符 “3”，轉動一個適當的角度。這樣就產生了真實的透視效果（如圖10）。不過現在可能看不到效果，讓我們在下一步中增加效果。

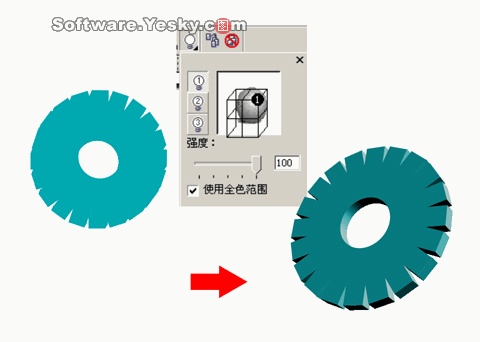

點工具欄上的“照明”工具，彈出一個調節面板。照明就是給剛才的3d效果增加外部燈光，這和3d軟件十分類似，不過和3d軟件的燈光系統相比要簡化了許多倍。我們選用“燈光1”。打開燈光后，最終效果如圖11。

其實，以上我們制作的齒輪是比較卡通化的齒輪，在現實中我們很少可以見到這種形狀的齒輪。下面我們來制作一個真實感很強的齒輪。

|||

真實感很強的齒輪

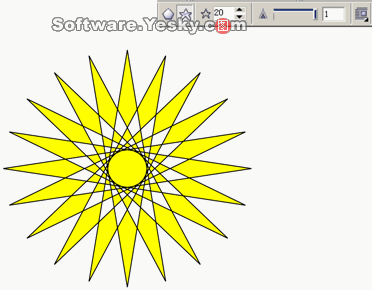

　　點擊多邊形工具，按在工具欄上的“星形”按鈕，并設“多邊形的點數”為20，及設定一個20個角的星形。設定“多邊形的銳度”，把它的滾動條拖動到最右邊。按“ctrl”鍵，按住鼠標左鍵，繪出一個星形（如圖12）。

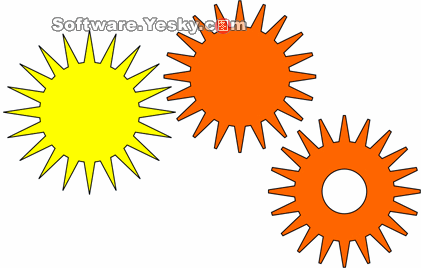

以下過程不再贅述，相信通過上面的簡介，大家應當可以輕松制作出下面的效果。我們再用焊接，剪切的方式繪出齒輪的截面（如圖13）。

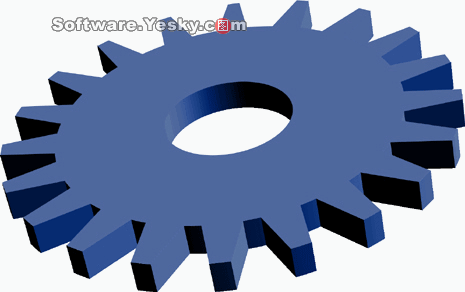

再用立體化工具制作出3d齒輪，最終效果如圖14
