　　之前我們介紹了coreldraw x3安裝和全新界面，今天我們看看整形工具。coreldraw x3的整形工具相對以前版本做了改進，我們可以更輕松高效地調節曲線。

　　 一、新的節點控制手柄

　　新設計的控制手柄能幫你選擇并自如的調整節點，另外還可以更容易的移動曲線段。如圖。

　　二、更豐富的節點選擇方式

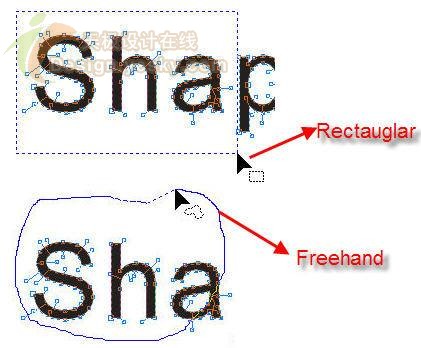

　　節點的選擇分為“rectauglar”，“freehand ”和“select all nodes”三種方式，可以選擇部分或全部節點。如圖。

　　“rectauglar”相當于ps中的矩形選區，就是拖動出一個矩形區域，區域內的節點全部被選中。
　　“freehand ”類似于套索工具，用自由手繪的方式拖出一個不規則形狀區域，此區域內的節點全部被選中。如下圖。
　　“select all nodes” 就是全選。

　　具體的操作方法其實很簡單：

　　 1. 切換到整形工具。

　　 2. 在屬性欄上確定要使用的節點選擇方式，

　　 3. 單擊要調整節點的矢量圖形，然后利用上述方法進行節點選擇。

　　 4. 如果要取消當前選擇，在工作區空白處單擊或者按“esc”鍵。

　　 5. 節點選擇后，可同時對所選多個節點進行調節，對曲線進行操作。

　　 三、縮減節點功能（reduce nodes）

　　縮減節點功能值得一提，有時候能幫我們大大簡化節點方面的編輯操作。下面我們重點說明，并輔以實例。

　　通常一些復雜的曲線、圖形等包含大量不必要的節點，編輯起來很困難，并且影響到輸出或印前工作。coreldraw x3提供的縮減節點的工具，能夠較容易的自動減少節點數，并且基本不影響曲線質量。在編輯曲線時，輔以選擇模式，在復雜曲線中能方便的選擇節點。

　　我們以轉成曲線的文本“shape tools”為例來具體操作一下。

　　1.為了便于比較，我們先復制一份以便于對比。

　　2.選擇整形工具，單擊要調整的曲線，執行以下操作：

　　要對所有節點進行，在屬性欄上單擊“select all nodes”。

　　選擇部分節點：用矩形選取模式，選擇需要的節點。

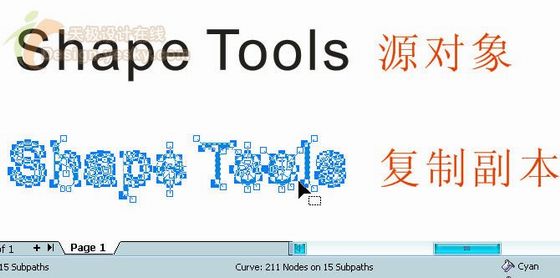

　　經過上述的選擇后，狀態欄上會顯示此次選擇對象所包含的節點數。如圖中顯示為211個節點。

　　3.在屬性欄上單擊reduce nodes（縮減節點）按鈕，多余的節點會自動計算出來并被移除（變?yōu)?01個節點）。

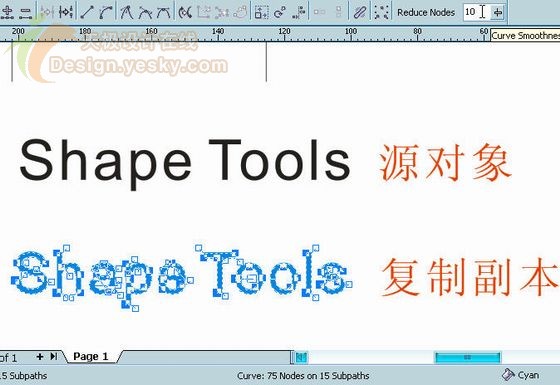

　　4.要想進一步精簡，在屬性欄上“reduce nodes”的輸入框內，輸入數值，（或者向右移動調節條）調整曲線光滑程度，從而控制被移除的節點數，節點數量會變得更少。如圖中節點數大幅度縮減，已經到了75個！
