引言

Baseline是文字繪制時所參照的基準線，只有先確定了Baseline的位置，我們才能準確的將文字繪制在我們想要的位置上。Baseline的概念在我們使用TextView等系統控件直接設置文字內容時是用不到的，但是如果我們想要在Canvas畫布上面繪制文字時，Baseline的概念就必不可少了。

我們先了解一下Android中Canvas畫布繪制文字的方法，如下圖：

參數示意：

Baseline的概念

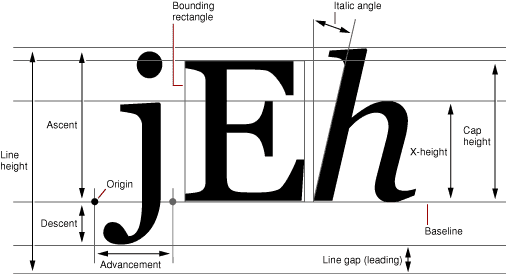

我們先看一行文字各區域的分布示意圖

從上圖來看，Baseline不難理解，它就是E和h的下邊界線。我們還可以得出一個結論，文字的高度=Descent+Ascent。

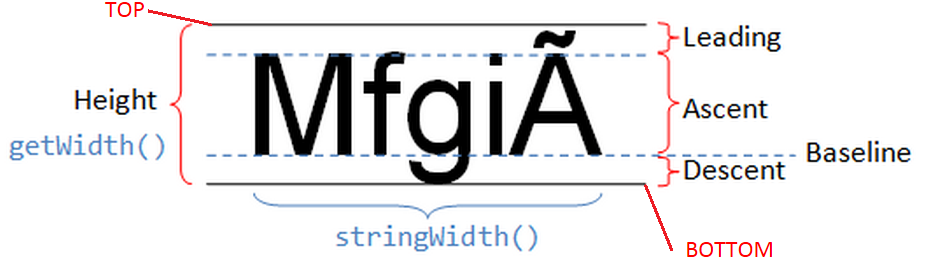

然而，上面這個公式并不完全準確，我們?cè)倏匆粋€(gè)圖：

我們看到，如果文字的上方有一些特殊的符號，比如上圖中的~或者是我們漢語拼音中的聲調時，文字區域又會多出一部分Leading。

因此，完整的公式應該是

文字的高度=Descent+Ascent+Leading。

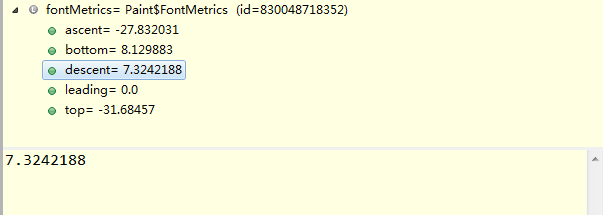

那么，為什么第一幅圖中沒有說明Leading的存在呢，原因是我們通常在繪制一行英文或者中文時，Leading的高度為0。我們看一個證據圖，下圖是在繪制英文文字時調試取得的數據。

其中l(wèi)eading=0，所以我們?cè)谖淖掷L制時不需要考慮Leading，圖中的數值都是距離Baseline的距離，在Baseline上方為負值，下方為正值。

Baseline位置（y軸坐標）的計算

為了方便我們對計算過程進行理解，我畫了一幅幫助圖，如下：

假設我們是在畫布Canvas的頂部繪制一行文字，規定一行文字的高度是y，文字區域的高度是Height（TOP和BOTTOM之間，TOP到0和BOTTOM到y(tǒng)的距離相等，這樣文字才看起來是居中）。因此，0到y(tǒng)和TOP到BOTTOM的中線是重合的，y軸坐標都是y/2。

我們要繪制一行文字時，設計必然會告訴我們0到y(tǒng)的距離，所以中線的位置也是固定的y/2，那么我們?cè)O(shè)置了Paint的文字大小后，Ascent和Descent又能直接得到，就可以算出中線到基線的距離，公式如下：

基線到中線的距離=(Descent+Ascent)/2-Descent

注意，實際獲取到的Ascent是負數。公式推導過程如下：

中線到BOTTOM的距離是(Descent+Ascent)/2，這個距離又等于Descent+中線到基線的距離，即(Descent+Ascent)/2=基線到中線的距離+Descent。

有了基線到中線的距離，我們只要知道任何一行文字中線的位置，就可以馬上得到基線的位置，從而得到Canvas的drawText方法中參數y的值。

附

Android獲取中線到基線距離的代碼，Paint需要設置文字大小textsize。

  /**   * 計算繪制文字時的基線到中軸線的距離   *    * @param p   * @param centerY   * @return 基線和centerY的距離   */  public static float getBaseline(Paint p) {    FontMetrics fontMetrics = p.getFontMetrics();    return (fontMetrics.descent - fontMetrics.ascent) / 2 -fontMetrics.descent;  }
