以下是我個人用fireworks畫矢量立體圖標的一些流程和習慣，發表出來和大家交流一下。

用平面軟件做立體圖標的基本流程也是“先建模，再渲染”，然而這些都得自己去做，雖然在逼真度上和3d軟件還是有差距，但是平面軟件制作圖標可以有更多變的風格和效果，給了設計者更多發揮空間。下面是我畫一個usb接頭的過程。

　　個人認為圖標作品還是不要太接近實物為好，更卡通風格、更有代表性才是優秀的圖標。雖然我目前還做不到。 -_-!

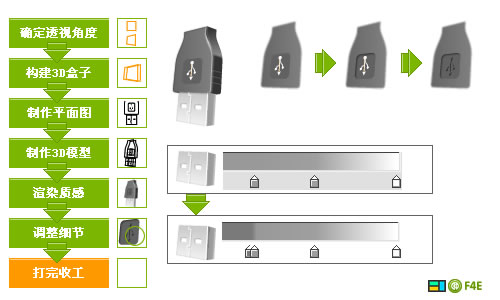

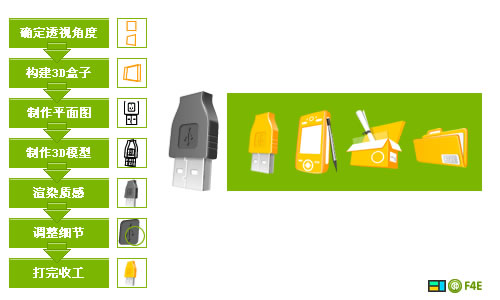

上面為制作的流程和最終效果圖。

|||

以下是我個人用fireworks畫矢量立體圖標的一些流程和習慣，發表出來和大家交流一下。

用平面軟件做立體圖標的基本流程也是“先建模，再渲染”，然而這些都得自己去做，雖然在逼真度上和3d軟件還是有差距，但是平面軟件制作圖標可以有更多變的風格和效果，給了設計者更多發揮空間。下面是我畫一個usb接頭的過程。

　　個人認為圖標作品還是不要太接近實物為好，更卡通風格、更有代表性才是優秀的圖標。雖然我目前還做不到。 -_-!

上面為制作的流程和最終效果圖。

|||

　　首先我要說的是。fireworks本身不帶直接透視功能，不過有透視輔助線(其實也不太方便)和3d插件，但是直接做能夠更好地練習透視能力。我這里畫的整套圖標都是同一個角度透視的，所以我采用一個正方形而不是這個usb插頭本身，主要是為了適應更多圖標。

　　1 如上，畫一個很正的正方形。

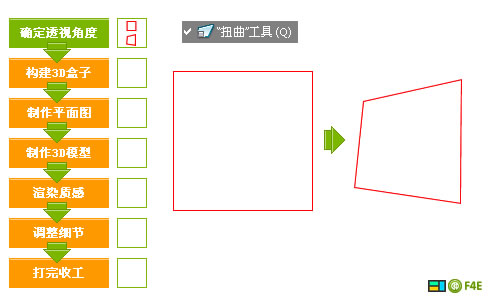

　　2 使用扭曲工具把它變形，處理成側視圖的效果。這里可以用fw中的輔助線來制作，或者使用3d插件透視一個正方形。完成變形以后千萬記得把這個變形的歷史記錄保存到命令中。最后我提供了這個命令的jsf文件下載。

　　tips:很多朋友在經典問不知道扭曲工具是什么。為什么我的扭曲總是放大或者縮小而不能任意變形呢?

　　扭曲工具是變形工具的第三個圖標!如果你還不明白這一步的含義請看下面。

　　3 復制一個，然后向右邊移動幾個象素，再縮小到99%，大致的畫出這里畫的usb插頭的正面和反面所在的平面。為了更準確的達到立體效果不失真，真的能不失真嗎？請繼續向下看。

　　tips:后面的面要比前面的面稍小一點點。近大遠小嘛.用過相機拍攝微距的朋友一定知道，鏡頭越近，前后大小差別越大。

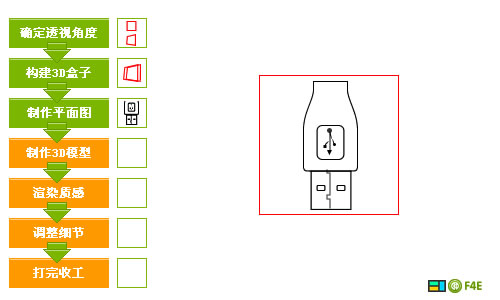

　　4 把畫好的兩個面收起來(隱藏)~~以后再用。然后畫上平面圖片.usb插頭的內容都在一個面上，所以畫正面就好了.如果立體圖形的幾個面內容都很多。那就要畫三視圖的 平面圖了。這張平面圖的內容最好把所有你覺得可能出現的都畫上，甚至包括很明顯的色彩過渡。

|||

　　5 同時選取你畫好的正面圖和正方形.然后再執行菜單中的 [命令] - [你再第二步保存的變形命令] 好了。不但正方形變了，usb插頭的正面圖也變成透視圖了。完成以后，先不要刪除輔助線(被透視的正方形)，先把第3步畫的兩個面拿出來，正面對正面，反面對反面。

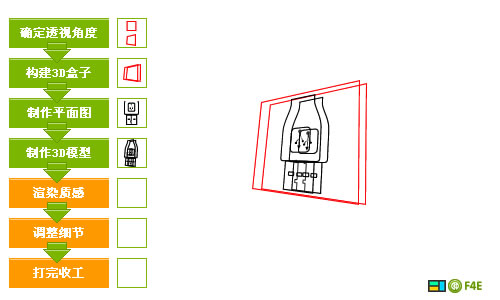

　　6.對整齊以后再刪除輔助線。現在usb插頭的基本形狀已經出來了，可以看起來有點失真……后面的那個面太靠下了?，F在你可以開始罵我第3步不做會更好了，的確是我的錯?。∵@就是教程和經驗交流的區別。我更希望大家能提出對我的制作過程中的看法。

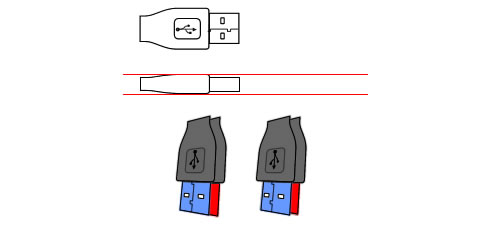

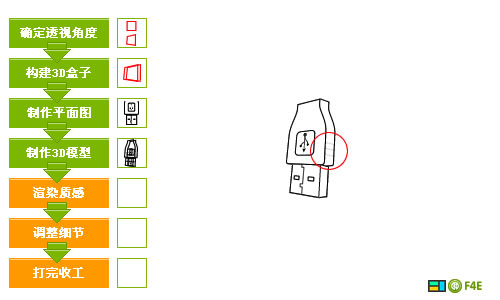

　　看看這個圖片，上一步做的東西真的失真了嗎？沒有呀！但是真的有點怪怪的——原因是我們把usb插頭的金屬部分和塑料部分放在一個面上了。再仔細看看上圖。側面來看其實不是在一個面上的。怎么讓他們各自到各自的面上去呢？這個只有靠感覺去微調一下了。藍色的面向右移動一象素，紅色的面向上移動兩象素，左一象素。

　　tips:很多地方我們需要用到微調，比如在立體圖形上面有一個凸出的面，但是又凸出的不多。我們當作他在原來的那個面上做透視，然后再微調一下。

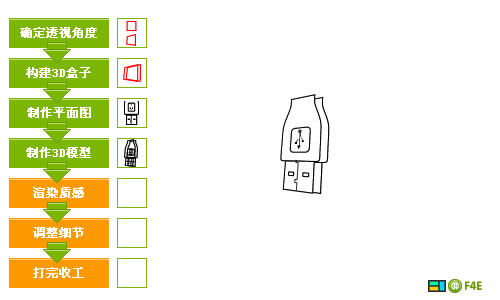

　　7.把那些面連接成立體形狀。既然已經成了立體圖形，我們把側面也畫上去，這里有幾個凹入的槽。先畫三根線.效果后面做

　　到這里模型已經全部完成了。大家畫畫的時候也會先畫線稿再上色，這個就是線稿了。

|||

8.上色.如果是用馬克筆，一般就直接在線稿上面畫質感了，是的，馬克筆五塊錢一支，電五毛錢一度。so，我們不用直接畫漸變，先畫個基本色，然后再一個一個部分修改為漸變。

9.調整漸變來表現光感(誰能告訴我一個更專業的詞語)，不同的質感對光的反映是有講究的，塑料比較圓滑，金屬比較直爽，玻璃比較活躍.塑料的轉角是一個緩慢變化的過程，而金屬的轉角不能用單一的漸變來表現，一般我會再轉角多加幾條黑色和白色的線條。

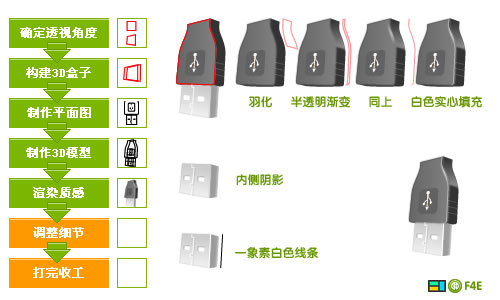

　　10.還是光感.

　　塑料部分的正面進行羽化:羽化塑料的正面，達到從正面到側面的色彩緩慢過渡的目的.你可以和上圖比較下，可見上圖的菱角是很明顯的.。
　　半透明漸變:把手握的位置的反光畫出來，具體是上面透明，下面白色的漸變，再羽化一下。
　　同上制作手握位置的角的高光
　　白色實心填充:制作一條細線來表現整個塑料部分的菱角的高光，上一部的作用和這一步是同樣的，只是手握的位置的高光線條比較粗，所以我用兩步來實現。
　　金屬部分表面內容的內側陰影:金屬部分表面有一個槽和兩個洞。內側陰影是為了表示他們是凹進去的。
　　一象素白色線條:金屬部分的高光，金屬部分的棱角是很直的.直接變到另外一個面。

|||

　　11.細節部分.操作解釋如下理解

　　usb標志的原角舉行邊框:使用1px內側陰影表現它們是凹入的。
　　usb標志:使用1px投影，表示它是凸出的，投影和陰影的目的是畫出那個很薄的側面。
　　金屬質感修改:這里加一個黑色的或者你也可以再加一條白色的再左邊。為什么呢？你從凸出的鏡子看自己，自己被壓扁了.，那么從一個到90度的菱角看景物。每個景物就剩下一根線了，所以金屬的原角有一系列無規律的線條。

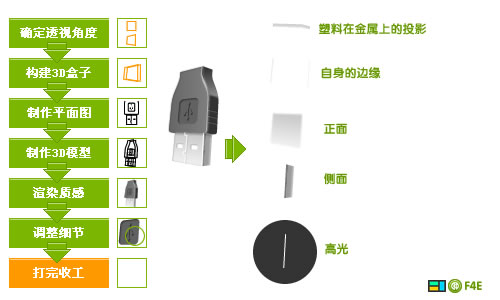

12.來看看金屬部分的另外一些細節和全部組成內容
　　塑料再金屬上的投影:使用表面做內側陰影，然后選上[去底色]，這是塑料擋住了部分照到金屬的光。
　　自身的邊緣:金屬的邊緣，由于11步說的原理，所以金屬的邊緣加兩條深線條。

　　13.過度仿真的圖標在使用起來是沒有太大意義的，真正的圖標要使用起來必須顏色清晰，容易區分，有體量感（胖一點）。

　　在實際制作中，一套圖標要風格統一。你可以使用同樣角度的透視或者同樣的配色或者同樣的表現風格，這里我使用了同樣的透視，這就意味著整套圖標的透視都用同一個透視的命令。

|||

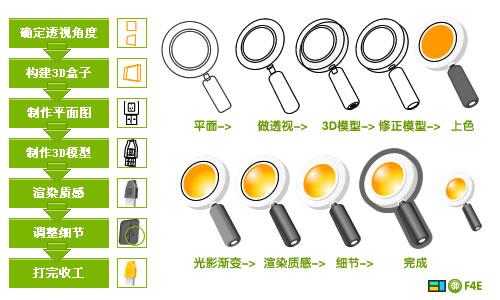

如下是另一例子

14.這里使用了上一個圖標制作所保存的命令，這樣兩個圖標就是從同一個角度透視了，這個例子中，我也把 [光影漸變]和[渲染質感]作為兩步，這樣能更好的調整色彩.。

放到x:program files/macromedia/fireworks 8/configuration/commands/web/ 目錄下面，然后進入fw，選取正方形，然后執行菜單的 [命令]-[web]就可以直接透視了.也就是直接完成了第2張圖片的操作。
