相信很多人都見到過齒輪，而且在實際工作有時也需要用到類似于齒輪的那種圖像效果。在各種圖像軟件中相信有其各自的制作方法，就算在同一個軟件，可能也會有多種的制作方法。下面我就介紹一下在4中如何制作齒輪的四種方法，大家可以選擇適合自己的方法進行制作，當然每種方法有其各自的技巧，有興趣的話不防也都學一學。

在學習前，我們得先啟動firewoks4軟件，然后使用菜單命令file>new新建文件，在new document對話框中設置width和height的值都為400象素、設置resolution為72 pixel/inch、設置canvas color的值為white。設置完以上這些，點擊ok按鈕確認。

好了，下面我們來一一介紹這四種制作齒輪的方法。

方法一：

1、 在工具面板中選擇多邊形工具，如果當前工具面板中顯示的是矩形工具，您可以用鼠標單擊矩形工具，然后從其彈出菜單中選擇排列在最后的那個工具。雙擊該工具，在tool options工具操作面板中設置shape為polygon，side值為6。按住shift鍵在畫布上創建一個如下圖所示的六邊形。本例中我設置的填充顏色為#666633，給多邊形填充什么顏色不重要，您可以隨意設置。

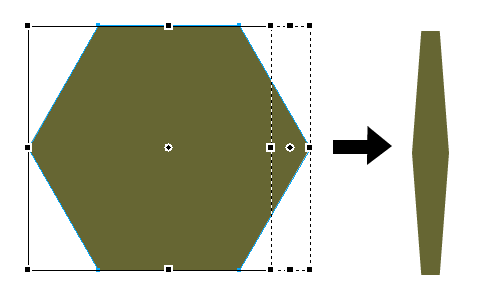

2、 使用工具面板中的scale縮放工具，此時被選擇的六邊形就會被一個有九個點的實線框所包圍，點擊實線框左邊的中間一個點并向右移動，如下圖所示，壓縮六邊形的寬度。并用指針工具把居于畫布右邊的被壓縮后的六邊形移到畫布中間。

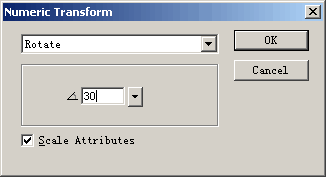

3、 使用菜單命令edit>clone克隆該六邊形，并且使用菜單命令modfy>transtorm>numeric transform。在numeric transform對話框中設置變形類型為rotate，角度為30，點擊ok按鈕，這樣剛才被克隆出來六邊形就被旋轉了30度角。

相信很多人都見到過齒輪，而且在實際工作有時也需要用到類似于齒輪的那種圖像效果。在各種圖像軟件中相信有其各自的制作方法，就算在同一個軟件，可能也會有多種的制作方法。下面我就介紹一下在4中如何制作齒輪的四種方法，大家可以選擇適合自己的方法進行制作，當然每種方法有其各自的技巧，有興趣的話不防也都學一學。

在學習前，我們得先啟動firewoks4軟件，然后使用菜單命令file>new新建文件，在new document對話框中設置width和height的值都為400象素、設置resolution為72 pixel/inch、設置canvas color的值為white。設置完以上這些，點擊ok按鈕確認。

好了，下面我們來一一介紹這四種制作齒輪的方法。

方法一：

1、 在工具面板中選擇多邊形工具，如果當前工具面板中顯示的是矩形工具，您可以用鼠標單擊矩形工具，然后從其彈出菜單中選擇排列在最后的那個工具。雙擊該工具，在tool options工具操作面板中設置shape為polygon，side值為6。按住shift鍵在畫布上創建一個如下圖所示的六邊形。本例中我設置的填充顏色為#666633，給多邊形填充什么顏色不重要，您可以隨意設置。

2、 使用工具面板中的scale縮放工具，此時被選擇的六邊形就會被一個有九個點的實線框所包圍，點擊實線框左邊的中間一個點并向右移動，如下圖所示，壓縮六邊形的寬度。并用指針工具把居于畫布右邊的被壓縮后的六邊形移到畫布中間。

3、 使用菜單命令edit>clone克隆該六邊形，并且使用菜單命令modfy>transtorm>numeric transform。在numeric transform對話框中設置變形類型為rotate，角度為30，點擊ok按鈕，這樣剛才被克隆出來六邊形就被旋轉了30度角。

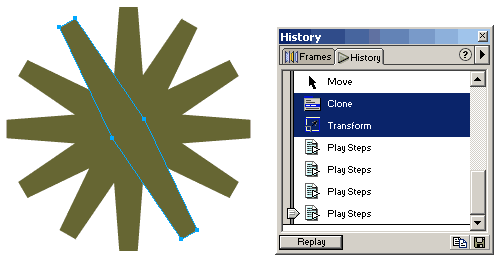

4、 打開history面板，此時您會看到history面板中了clone和transform這二個命令，按住shift鍵選擇這二個命令，然后點擊底部的replay按鈕四次。

5、 使用快捷方式ctrl+a全選這些對象，使用菜單命令modify>combline> union，將這些六邊形合并為一個路徑對象。

6、 選擇工具面板中的橢圓形工具，按住shift，畫一個正圓形，圓形大小比你的合并對象要小一圈，大小如下圖所示。全選這二個對象，點擊modify工具條的這二個按鈕  ，或者使用菜單命令modify>align>center vertical和modify>align>center horizontal，使這二個對象中心點對齊。

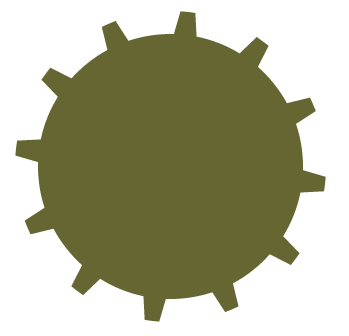

7、 還是使用菜單命令modify>combline> union合并對象，此時齒輪效果就出來了

|||

方法二：

1、 參照上個方法的1~2步驟，這兒不再重復。

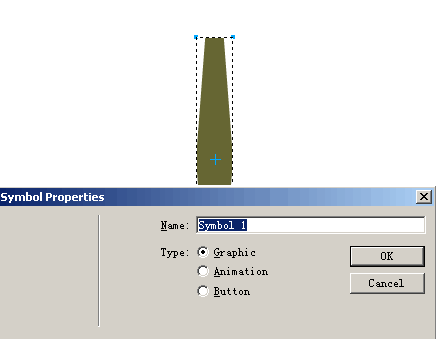

2、 選擇這個被壓扁的六邊形，按下鍵盤中的f8鍵。隨后會彈出symbol properties對話框，在type類型為選擇graphic，點擊ok按鈕。

3、 克隆該對象，使用菜單命令edit>clone。旋轉克隆對象180度，使用的命令為modify>transform>rotate 180°。

4、 全選這二個對象，使用快捷方式ctrl+a。使用菜單命令modify>symbol>tween instances，在tween instances對話框中設置steps為6，不要鉤選distribute to frames前面的選擇框，點擊ok按鈕。此時您會看到在二個六邊形實例中間又自動插入了6個六邊形實例。此時他們全處于被選擇狀態。

5、 使用菜單命令modify>symbol>break apart命令或是右鍵菜單中的symbol>break link命令，使這些實例轉換為一般的對象，此時這些對象被組成一個組對象，先用modify>ungroup命令給他解組，然后使用菜單命令 modify>combline> union把它們合并為一個路徑對象。

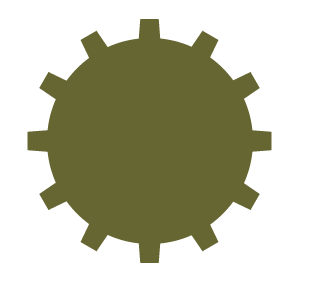

6、 使用方法一中的6~7步驟，完成齒輪效果的制作。

|||

方法三：

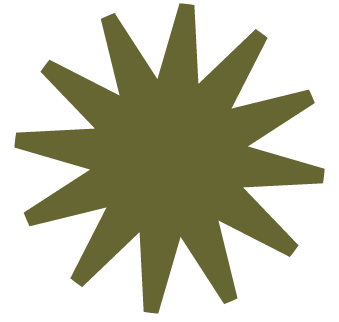

1、 選擇工具面板中的多邊形工具，雙擊該工具，在tool options工具操作面板中設置shape為star、side：12（您可以根據需要指定齒輪的角數），angle選項中，只要您不選擇 automatic選項，就可以在左邊的輸入框中指定角的度數，這兒我選擇的是40度。在畫布上點擊并向下移動繪制多邊形，如下圖所示：

2、在工具面板中選擇橢圓形工具，按住shift鍵畫一正圓形，如下圖所示大小，全選這二個對象，使用菜單命令 modify>align>center vertical和modify>align>center horizontal，使這二個對象中心點對齊。

3、 使用菜單命令modify>combine>crop對這二個對象進行剪切操作，剪切后的效果如下圖所示。

4、 再用橢圓形工具按住shift鍵畫一個圓，圓的大小如下圖所示，全選這二個對象，使它們中心點對齊。

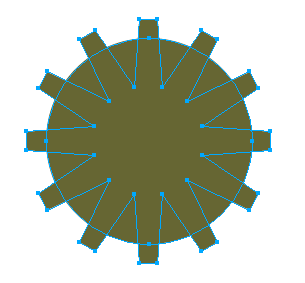

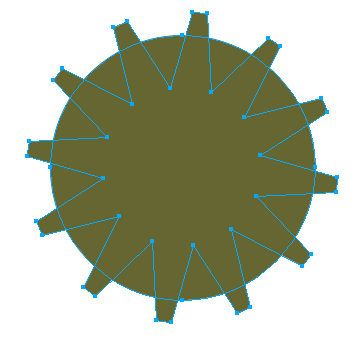

5、 使用菜單命令modify>combline> union合并這二個對象，好了，齒輪效果又由另一種方法做出來了。

|||

方法四：

1、 使用方法三中的第一個步驟，畫一個星形的多邊形。

2、 使用菜單命令modify>alter path>inset path插入路徑。insert path的對話窗口如下圖所示，通過設置這些參數會使路徑有些奇妙的變化。

3、 在下圖（1）的路徑對象中direction值選擇的是inside（向里插入路徑），在下圖（2）的路徑對象中direction值選擇的是outside（向外插入路徑）。width寬度值同時都為10，corners選項中選的都是bevel按鈕。

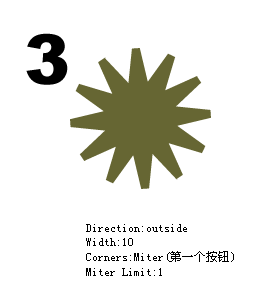

4、 在下圖（3）的路徑對象中direction值選擇的是inside，corners選的是miter 按鈕，miter limit值為1。miter limit的選項只對corners類型中的miter起作用。

5、 再用橢圓形工具畫一個正圓，和圖1中的對象作modify>combine>crop處理，對圖2、圖3的對象作union處理。得到最終的齒輪效果。

講到這兒，這四種制作齒輪的方法都已經介紹完了，其中第一、二種有些類似，第三、四有些類似。在制作齒輪效果的過程中用的最多的命令是 modify>combine中的union和crop命令，另外就是對多邊形工具的靈活使用也是一個關鍵之處。相信通過這幾種方法對路徑對象進行操作，會使您對fireworks中的路徑操作有了個基本的認識，熟能生巧，自己動手多試試吧。
