本文實例主要和大家一起繪制南開大學的校徽。我們的思路是?；罩行姆胖谩澳祥_”兩個字來代表學校的名字，文字的四周是個八角的星狀圖像，星狀圖外切一個圓形，圓形外圍有個“nankai university”和“tianjin”等文字，這些文字又是處在另外一個圓環之內的。下面我們就來看看?；盏木唧w制作步驟，從中熟悉 mx 2004中形狀、文本、路徑等工具的使用。文章末尾提供.png文件供大家下載參考。 繪制步驟
繪制一個五角形，并將填充設為無，筆觸顏色為#865da2，筆觸類型為felt tip中的dark marker，并設置筆觸大小為8，得到圖1所示的圖像。
圖1 繪制五角星形
?。?）我們設計的?；罩械男菭顖D形有八個角，那該怎么辦呢？不要著急，在五角星中我們找到點5，也就是左下角的那個控制點。這個點是控制星狀工具的角數的，使用選擇工具選中這個點，按住鼠標右鍵不放，并旋轉拖動鼠標，這時候我們發現五角星的角開始變化了。當出現八個角的時候我們釋放鼠標左鍵就可以了，如圖2所示。
注意：在fireworks mx 2004中增添了許多功能，其中這些新工具如星形繪制工具的控制點是一個特別的東西，需要我們逐步了解。。
圖2 改變星形的角數
?。?）雖然星形編程了八個角，但是我們覺得凹入的角度過于尖銳，需要將凹入的角度變大，這時候我們使用類似的方式，選擇控制角度的控制點，按住鼠標右鍵向外拖動即可將凹入角度值調大，如圖3所示。
圖3 調整凹入角度
?。?）釋放鼠標，我們就得到了圖4所示的八角內部邊框了，下一步的工作便是在圖像內部添加“南開”兩個文字并對文字進行調整了。
圖4 ?；盏陌私莾炔窟吙?/p>
?。?）現在我們點擊工具箱上的文本工具
添加“南開”兩個文字，設置字體類型為“文鼎繁淡古”，顏色和內部邊框顏色近似即可，如圖5所示。
圖5 添加文本
?。?）選擇工具箱上的縮放工具
對文本實行變形和縮放，調整文本的大小和長寬比，使得文本能夠和邊框匹配，如圖6所示。
圖6 對文本進行調整
（7）我們還想對“南”字進行一定的調整，使得“南”字的橫能夠兩端向上挑起來，但是沒有這樣的字體。難道我們沒有辦法了？其實我們只需將文本轉換為路徑就可以了。選中文本，右擊鼠標選擇快捷菜單的“convert to paths”即可，這時候我們發現原來的文本變成兩組對象的組合了，如圖7所示。
圖7 將文本轉換為路徑
|||
本文實例主要和大家一起繪制南開大學的?；?。我們的思路是?；罩行姆胖谩澳祥_”兩個字來代表學校的名字，文字的四周是個八角的星狀圖像，星狀圖外切一個圓形，圓形外圍有個“nankai university”和“tianjin”等文字，這些文字又是處在另外一個圓環之內的。下面我們就來看看?；盏木唧w制作步驟，從中熟悉 mx 2004中形狀、文本、路徑等工具的使用。文章末尾提供.png文件供大家下載參考。 繪制步驟 繪制一個五角形，并將填充設為無，筆觸顏色為#865da2，筆觸類型為felt tip中的dark marker，并設置筆觸大小為8，得到圖1所示的圖像。
圖1 繪制五角星形

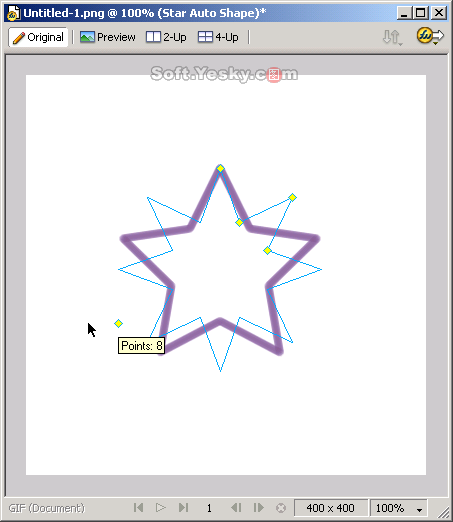

?。?）我們設計的校徽中的星狀圖形有八個角，那該怎么辦呢？不要著急，在五角星中我們找到點5，也就是左下角的那個控制點。這個點是控制星狀工具的角數的，使用選擇工具選中這個點，按住鼠標右鍵不放，并旋轉拖動鼠標，這時候我們發現五角星的角開始變化了。當出現八個角的時候我們釋放鼠標左鍵就可以了，如圖2所示。
注意：在fireworks mx 2004中增添了許多功能，其中這些新工具如星形繪制工具的控制點是一個特別的東西，需要我們逐步了解。。
圖2 改變星形的角數
（3）雖然星形編程了八個角，但是我們覺得凹入的角度過于尖銳，需要將凹入的角度變大，這時候我們使用類似的方式，選擇控制角度的控制點，按住鼠標右鍵向外拖動即可將凹入角度值調大，如圖3所示。
圖3 調整凹入角度

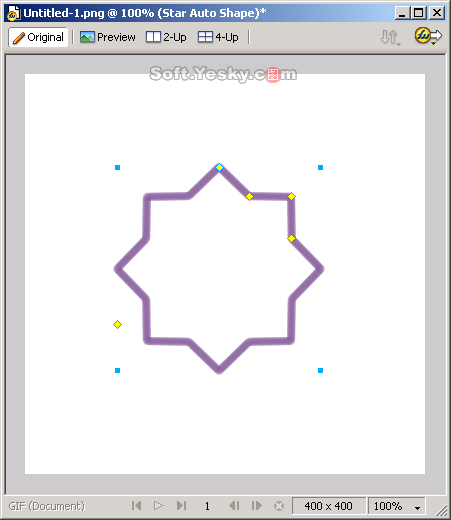

?。?）釋放鼠標，我們就得到了圖4所示的八角內部邊框了，下一步的工作便是在圖像內部添加“南開”兩個文字并對文字進行調整了。
圖4 校徽的八角內部邊框
?。?）現在我們點擊工具箱上的文本工具
添加“南開”兩個文字，設置字體類型為“文鼎繁淡古”，顏色和內部邊框顏色近似即可，如圖5所示。
圖5 添加文本

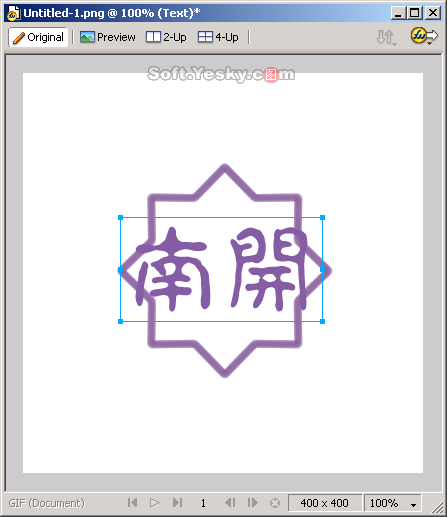

（6）選擇工具箱上的縮放工具 對文本實行變形和縮放，調整文本的大小和長寬比，使得文本能夠和邊框匹配，如圖6所示。
圖6 對文本進行調整

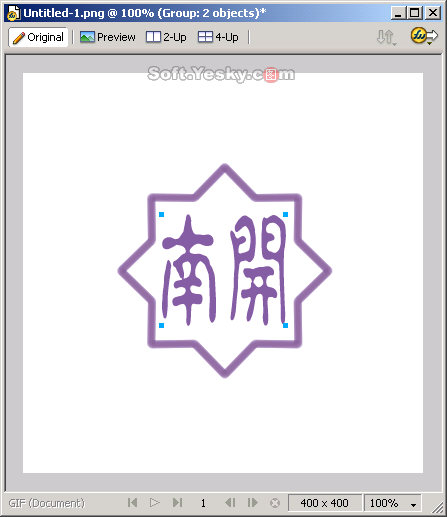

（7）我們還想對“南”字進行一定的調整，使得“南”字的橫能夠兩端向上挑起來，但是沒有這樣的字體。難道我們沒有辦法了？其實我們只需將文本轉換為路徑就可以了。選中文本，右擊鼠標選擇快捷菜單的“convert to paths”即可，這時候我們發現原來的文本變成兩組對象的組合了，如圖7所示。
圖7 將文本轉換為路徑
|||
?。?）文本現在已經不存在了，原來的文本現在變成兩個路徑的組合。由于我們只需要改動“南”字，所以需要將組合取消。選中上面的組合，右擊鼠標在彈出的快捷菜單中選擇“ungroup”即可取消組合，得到圖8所示的圖像。
