基于IIS的ARR負載均衡

基于NLB負載均衡

這兩篇分別分ARR 和 NLB基本配置，下面我們講講，如何組合使用，搭配成高可用/可伸縮集群。

什么是高可用，可伸縮 ?

高可用：是指系統經過專門設計減少停工時間，保持服務高度可用。正常工作時間/單位時間（一般一年）,比率達99.99%以上，也就是停工一小時?？梢运愀呖捎?。

可伸縮：是指增加或減少硬件實現軟件性能上的加大或減少的難易程度。

ARR集群不用擔心，因為自身就有健康檢查，如果子服務器有異常的話，反向代理不會將流量轉化到相應的服務器上。

現在比較擔心一個問題，如果代理服務器發生異常怎么辦？代理服務器負責轉化請求每日處理量極大，不排除發生故障的可能。ARR服務器容易發生單點故障，因此整ARR部署并不具有高可用性。

子服務器的數量其實受限于ARR服務器轉發能力，也是就說可擴展性受限。

如何解決ARR單點故障實現高可用 ?

首先我們搭建兩個ARR服務器。

192.168.99.8 192.168.99.10

在這兩臺服務器上面分別安裝NLB，搭配NLB負載均衡。

注意主機優先級，目前設置為192.168.99.8為優先處理的服務器。

集群端口規則設置80端口。

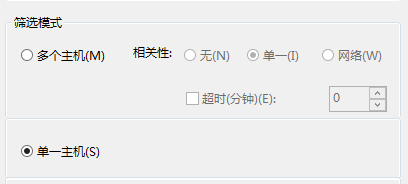

設置為單一主機

也就說，兩臺ARR，只有一臺在工作，也就是192.168.99.8，別一臺192.168.99.10為故障轉移服務器。部署完畢。

有人問，部署兩個，應用上會不會沖突？

其實不會的，ARR是應用的第七層上，NLB是應用在第三層，IP層。也就是說，NLB處理完之后，才會轉入到ARR進行處理。

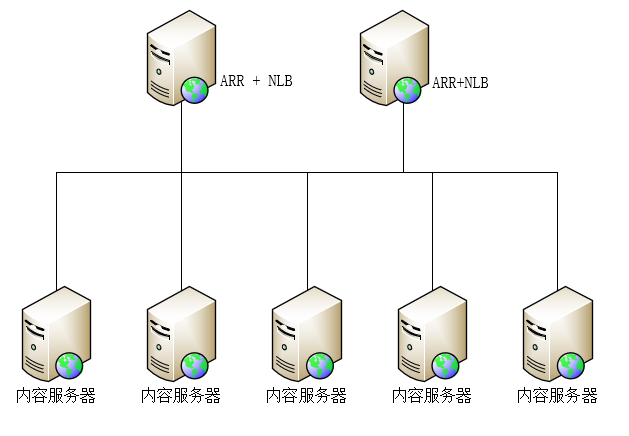

整體架構圖

媽蛋，我還沒有畫好圖，就把visio關了，右邊的ARR服務器，應該右邊移，線與線對應?？粗喜凰?/p>

展示效果

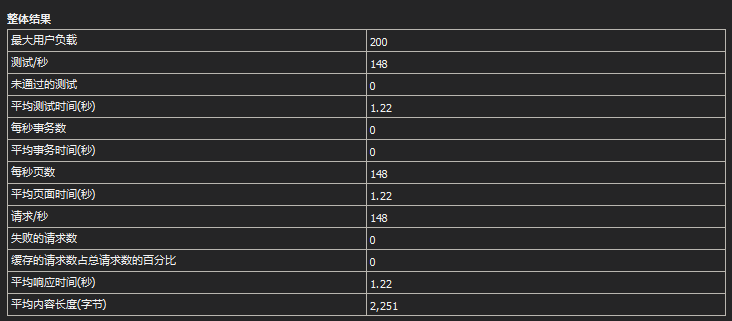

一共每秒150次請求。

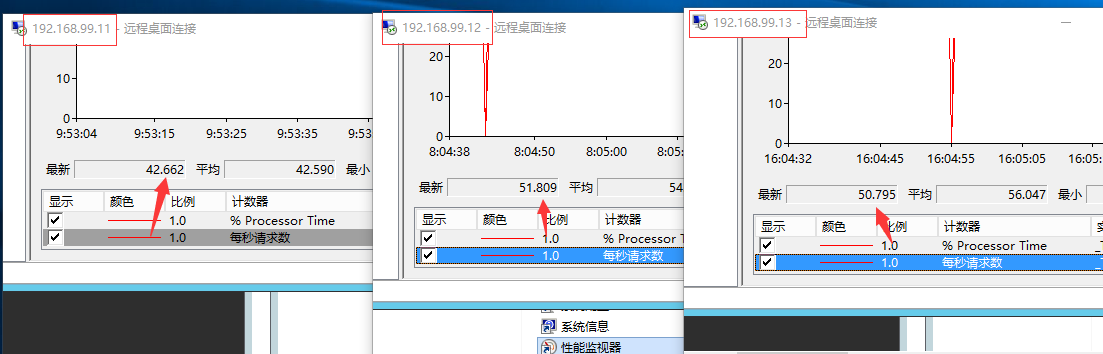

三臺內容服務器請求量總數為每秒150次。吻合。

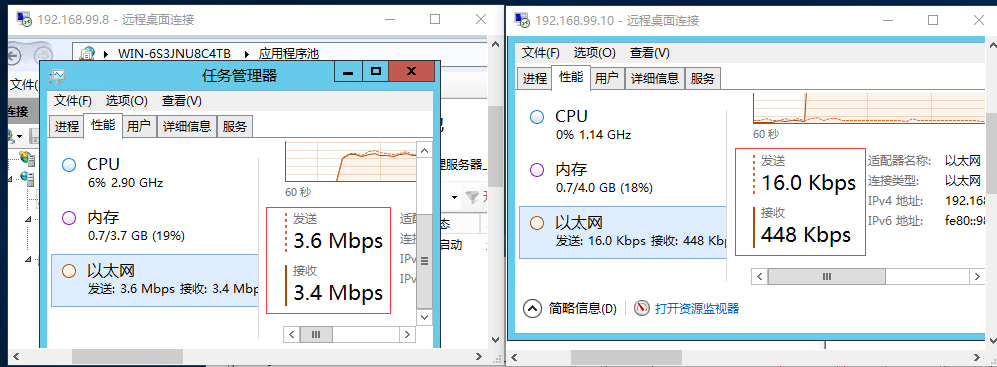

ARR工作量，192.168.99.8正常工作，192.168.99.10備用。吻合

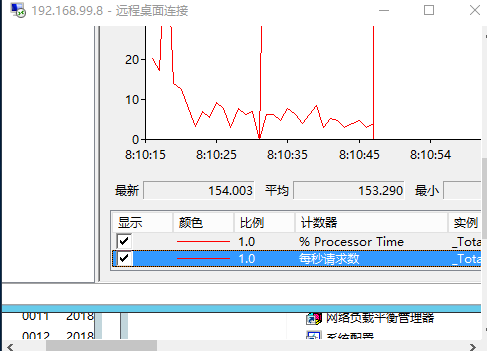

192.168.99.8 每秒請求150。吻合。

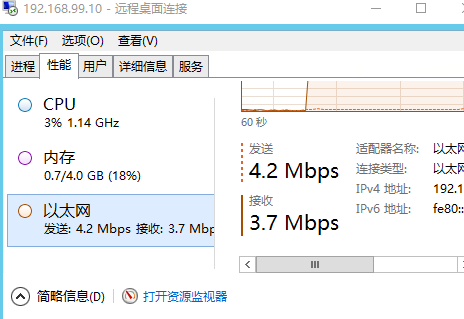

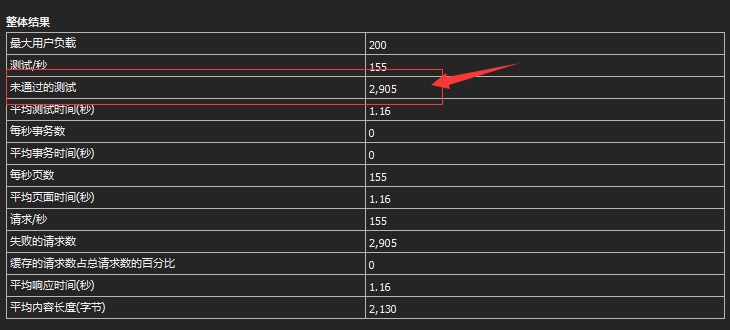

下面測試故障轉移，突然關掉192.168.99.8,大概接近半分鐘的時候，請求就轉移到192.168.99.10來了。我們可以明顯看到接近3000條請求失敗。

測試達到預期效果，吻合。

如何解決ARR可伸縮性 ？

上面示例，如何搭建高可用。但是內容服務器依然受限于，ARR服務器轉化能力。如何突破受限于一臺服務器的轉化能力轉為多臺ARR服務器共同處理這個轉化，則就能實現內容服務器的可伸縮性。
