一、實驗目標

1、本次實驗在“Linux基礎網絡搭建實驗”的基礎上，在外網虛擬機上搭建WEB服務，并分別配置外網和網關的防火墻規則，使內網能夠訪問WEB服務

2、Linux基礎網絡搭建實驗：Linux網絡搭建基礎實驗（1）

3、實驗拓撲：　　

linux,防火墻,訪問外網

二、實驗步驟

1、建立如圖所示的網絡拓撲結構，內外網聯通，網關防火墻也暫時關閉

2、外網測試主機配置

（1）配置本地Yum源

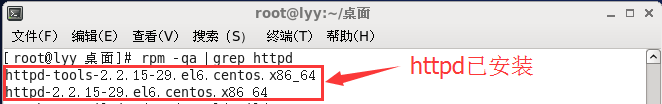

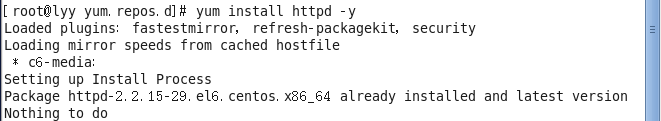

（2）檢查系統是否安裝WEB服務器，如有，則啟動該服務，如沒有，則安裝該服務

[root@lyy 桌面]# rpm -qa |grep httpd　　//檢查系統是否安裝WEB[root@lyy 桌面]# yum install httpd -y　　//安裝WEB

linux,防火墻,訪問外網

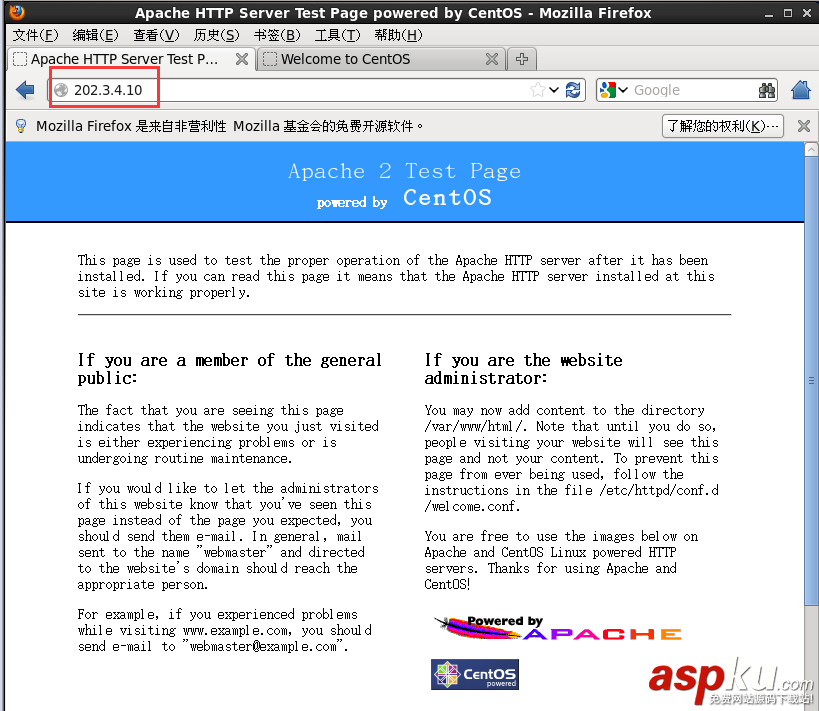

（3）檢查WEB服務器是否運行正常

在瀏覽器中訪問202.3.4.10,如出現APACHE的測試頁面，則表示WEB服務器正常運行并可以訪問

linux,防火墻,訪問外網

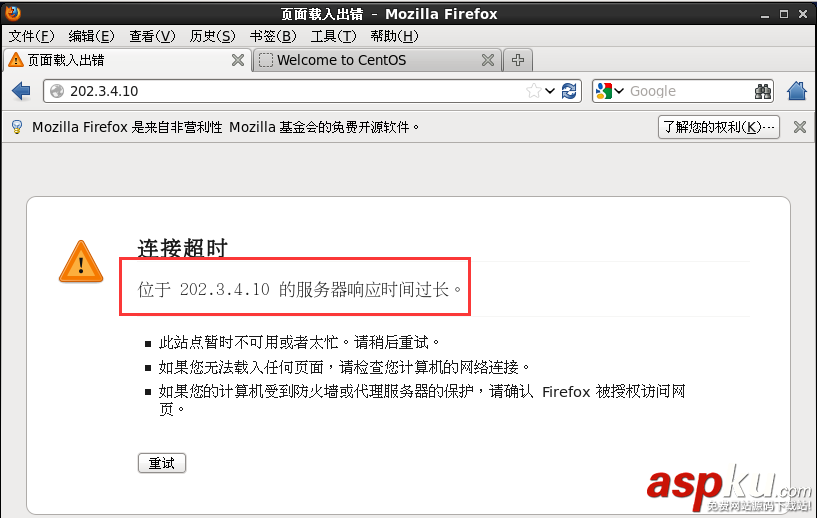

（4）在內網測試機上訪問WEB服務器，顯示為無法訪問

linux,防火墻,訪問外網

（5）在外網測試機上對外開放WEB服務

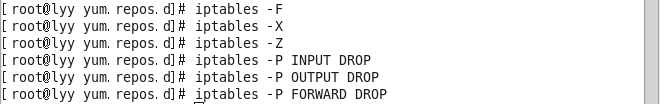

1）清空防火墻規則，設置默認規則

[root@lyy yum.repos.d]# iptables -F[root@lyy yum.repos.d]# iptables -X[root@lyy yum.repos.d]# iptables -Z[root@lyy yum.repos.d]# iptables -P INPUT DROP[root@lyy yum.repos.d]# iptables -P OUTPUT DROP[root@lyy yum.repos.d]# iptables -P FORWARD DROP

linux,防火墻,訪問外網

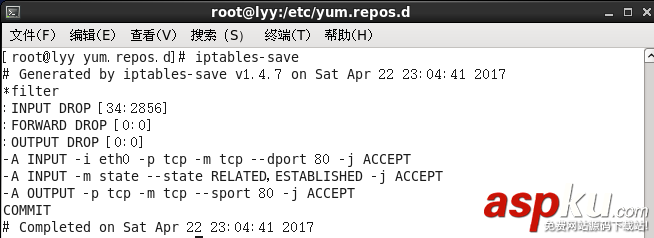

2）設置對外開放WEB服務器

[root@lyy yum.repos.d]# iptables -A INPUT -i eth0 -p tcp --dport 80 -j ACCEPT[root@lyy yum.repos.d]# iptables -A INPUT -m state --state RELATED,ESTABLISHED -j ACCEPT[root@lyy yum.repos.d]# iptables -A OUTPUT -p tcp --sport 80 -j ACCEPT[root@lyy yum.repos.d]# iptables-save

linux,防火墻,訪問外網

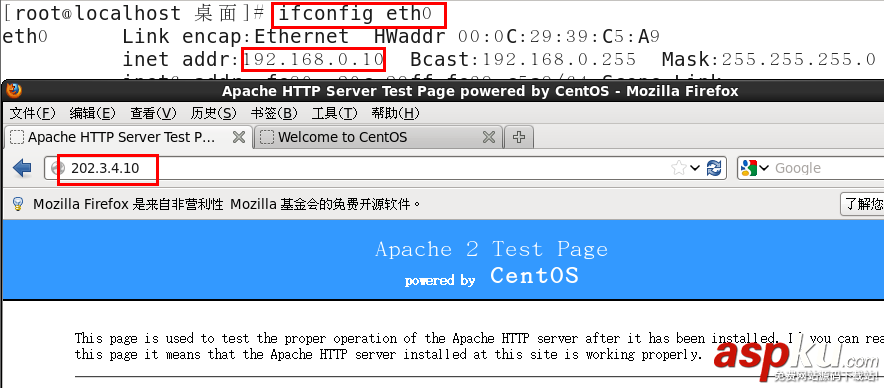

（6）在內網主機上測試訪問

linux,防火墻,訪問外網

3、在網關上搭建內外網之間的防火墻

（1）啟動防火墻

（2）在內網測試主機上訪問WEB服務器（應為無法訪問）

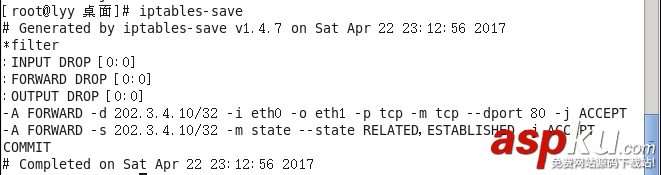

（3）清空防火墻規則，設置默認規則

[root@lyy 桌面]# iptables -F[root@lyy 桌面]# iptables -X[root@lyy 桌面]# iptables -Z[root@lyy 桌面]# iptables -P INPUT DROP[root@lyy 桌面]# iptables -P OUTPUT DROP[root@lyy 桌面]# iptables -P FORWARD DROP[root@lyy 桌面]# iptables -A FORWARD -d 202.3.4.10/32 -i eth0 -o eth1 -p tcp -m tcp --dport 80 -j ACCEPT[root@lyy 桌面]# iptables -A FORWARD -s 202.3.4.10/32 -m state --state RELATED,ESTABLISHED -j ACCEPT[root@lyy 桌面]# iptables-save

linux,防火墻,訪問外網
