一、基于NAT的LVS的安裝與配置

1. 硬件需求和網絡拓撲

2.下載軟件：

（1）、內核源代碼：需要下載2.4.23以后版本的內核源代碼。下載地址為http://www.kerner.org.本文中下載的內核源代為：linux-2.4.30.tar.bz2.

（2）、用戶配置工具ipvsadm，下載地址：http://www.linuxvirtualserver.org/software/ipvs.html.本文下載的是：http://www.linuxvirtualserver.org/software/kernel-2.4/ipvsadm- 1.21-11.tar.gz

3.安裝軟件：

在director（控制器，202.99.59.110）上安裝支持LVS的內核和配置工具ipvsadm.

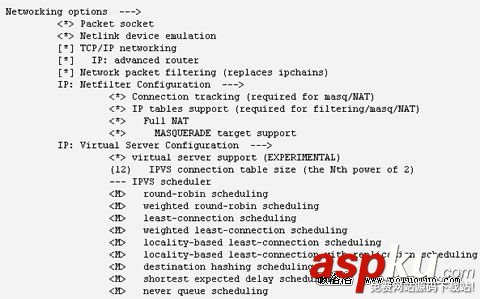

（1）、在內核配置時以下選項必須選：

（2）、編譯和安裝內核

分別執行： make bzImage；make modules；make modules_install；然后編輯啟動配置文件，重新啟動系統，在啟動時選擇新的內核。

系統啟動后要確認內核是否支持ipvs，只需要執行下面的命令即可：grep ip_vs_init /boot/System.map

（3）、編譯和安裝ipvsadm

ln -s /usr/src/linux-2.4.30 /usr/src/linux tar -zxvf ipvsadm-1.21-11.tar.gz

cd ipvsadm-1.21-11

make all

make install

然后運行：ipvsadm ——version命令，應該有下面的內容輸出：

ipvsadm v1.21 2004/02/23 （compiled with popt and IPVS v1.0.12）

4. 配置LVS

（1）、在202.99.59.110上：

echo "1" >/proc/sys/net/ipv4/ip_forward

echo "0" >/proc/sys/net/ipv4/conf/all/send_redirects

echo "0" >/proc/sys/net/ipv4/conf/default/send_redirects

echo "0" >/proc/sys/net/ipv4/conf/eth0/send_redirects

echo "0" >/proc/sys/net/ipv4/conf/eth1/send_redirects

清除ipvsadm表：

/sbin/ipvsadm -C

使用ipvsadm安裝LVS服務

#add http to VIP with rr sheduling

/sbin/ipvsadm -A -t 202.99.59.110：80 -s rr

增加第一臺realserver：

#forward http to realserver 192.168.10.1 using LVS-NAT （-m）， with weight=1

/sbin/ipvsadm -a -t 202.99.59.110：80 -r 192.168.10.1：80 -m -w 1

增加第二臺realserver：

#forward http to realserver 192.168.10.2 using LVS-NAT （-m）， with weight=1

/sbin/ipvsadm -a -t 202.99.59.110：80 -r 192.168.10.2：80 -m -w 1

（2）、realserver配置

在192.168.10.1（realserver1）和192.168.10.2（realserver2）上分別將其網關設置為192.168.10.254，并分別啟動apache服務。

在客戶端使用瀏覽器多次訪問：http://202.99.59.110/，然后再202.99.59.110上運行ipvsadm命令，應該有類似下面的輸出：

IP Virtual Server version 1.0.12 （size=4096）Prot LocalAddress：Port Scheduler Flags -> RemoteAddress：Port Forward Weight ActiveConn InActConnTCP 202.99.59.110：http rr -> 192.168.10.1：http Masq 1 0 33 -> 192.168.10.2：http Masq 1 0 33

從上面的結果可以看出，我們的LVS服務器已經成功運行。

[NextPage]

二、基于直接路由（DR）的LVS的配置

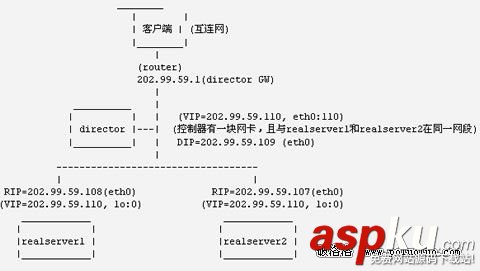

1.硬件需求和網絡拓撲：

2.安裝軟件：

在director（202.99.59.109）上安裝上面的方法安裝內核和管理軟件。

3. 配置LVS

（1）、在202.99.59.109上：

修改內核運行參數，即修改/etc/sysctl.conf文件的內容如下：net.ipv4.ip_forward = 0 net.ipv4.conf.all.send_redirects = 1net.ipv4.conf.default.send_redirects = 1net.ipv4.conf.eth0.send_redirects = 1然后執行下面的命令是對內核修改的參數立即生效：sysctl -p配置VIP地址：/sbin/ifconfig eth0：0 202.99.59.110 broadcast 202.99.59.110 netmask 255.255.255.255 up/sbin/route add -host 202.99.59.110 dev eth0：0清除ipvsadm表：/sbin/ipvsadm -C使用ipvsadm安裝LVS服務：/sbin/ipvsadm -A -t 192.168.1.110：http -s rr增加realserver：#forward http to realserver using direct routing with weight 1/sbin/ipvsadm -a -t 192.168.1.110：http -r 192.168.1.12 -g -w 1/sbin/ipvsadm -a -t 192.168.1.110：http -r 192.168.1.12 -g -w 1

（2）在realserver1（202.99.59.108）和realserver2（202.99.59.
107）上做下面的設置。

修改內核運行參數，即修改/etc/sysctl.conf文件的內容如下：net.ipv4.ip_forward = 0net.ipv4.conf.lo.arp_ignore = 1net.ipv4.conf.lo.arp_announce = 2net.ipv4.conf.all.arp_ignore = 1net.ipv4.conf.all.arp_announce = 2然后執行下面的命令是對內核修改的參數立即生效：sysctl -p配置VIP地址：/sbin/ifconfig lo：0 202.99.59.110 broadcast 202.99.59.110 netmask 255.255.255.255 up/sbin/route add -host 202.99.59.110 dev lo：0

p>在客戶端使用瀏覽器多次訪問：http://202.99.59.110/，然后再202.99.59.110上運行ipvsadm命令，應該有類似下面的輸出：

IP Virtual Server version 1.0.12 （size=4096）Prot LocalAddress：Port Scheduler Flags -> RemoteAddress：Port Forward Weight ActiveConn InActConnTCP 192.168.100.254：http rr -> 192.168.100.3：http Route 1 0 28 -> 192.168.100.2：http Route 1 0 29

從上面的結果可以看出，我們的LVS服務器已經成功運行。

在面的實例中ipvsadm用到的幾個參數含義如下：

-A 增加一個虛擬服務，該服務由協議、IP地址和端口號組成，例如：

-A -t 202.99.59.110：80 （增加一格虛擬服務，其協議（-t表示tcp，-u表示udp）為TCP、IP為202.99.59.110、端口號為80.

-s 指定服務采用的算法，常用的算法參數如下：

rr 輪叫（Round Robin）

調度器通過"輪叫"調度算法將外部請求按順序輪流分配到集群中的真實服務器上，它均等地對待每一臺服務 器，而不管服務器上實際的連接數和系統負載。

wrr 加權輪叫（Weighted Round Robin）

調度器通過"加權輪叫"調度算法根據真實服務器的不同處理能力來調度訪問請求。這樣可以保證處理能力強的服務器處理更多的訪問流量。調度器可以自動問詢真實服務器的負載情況，并動態地調整其權值。

lc 最少鏈接（Least Connections）

調度器通過"最少連接"調度算法動態地將網絡請求調度到已建立的鏈接數最少的服務器上。如果集群系統的真實服務器具有相近的系統性能，采用"最小連接"調度算法可以較好地均衡負載。

wlc 加權最少鏈接（Weighted Least Connections）

在集群系統中的服務器性能差異較大的情況下，調度器采用"加權最少鏈接"調度算法優化負載均衡性能，具有較高權值的服務器將承受較大比例的活動連接負載。調度器可以自動問詢真實服務器的負載情況，并動態地調整其權值。

lblc 基于局部性的最少鏈接（Locality-Based Least Connections）

" 基于局部性的最少鏈接" 調度算法是針對目標IP地址的負載均衡，目前主要用于Cache集群系統。該算法根據請求的目標IP地址找出該目標IP地址最近使用的服務器，若該服務器是可用的且沒有超載，將請求發送到該服務器；若服務器不存在，或者該服務器超載且有服務器處于一半的工作負載，則用"最少鏈接"的原則選出一個可用的服務器，將請求發送到該服務器。

lblcr 帶復制的基于局部性最少鏈接（Locality-Based Least Connections with Replication）

" 帶復制的基于局部性最少鏈接"調度算法也是針對目標IP地址的負載均衡，目前主要用于Cache集群系統。它與LBLC算法的不同之處是它要維護從一個目標IP地址到一組服務器的映射，而LBLC算法維護從一個目標IP地址到一臺服務器的映射。該算法根據請求的目標IP地址找出該目標IP地址對應的服務器組，按"最小連接"原則從服務器組中選出一臺服務器，若服務器沒有超載，將請求發送到該服務器，若服務器超載；則按"最小連接"原則從這個集群中選出一臺服務器，將該服務器加入到服務器組中，將請求發送到該服務器。同時，當該服務器組有一段時間沒有被修改，將最忙的服務器從服務器組中刪除，以降低復制的程度。

dh 目標地址散列（Destination Hashing）

"目標地址散列"調度算法根據請求的目標IP地址，作為散列鍵（Hash Key）從靜態分配的散列表找出對應的服務器，若該服務器是可用的且未超載，將請求發送到該服務器，否則返回空。

sh 源地址散列（Source Hashing）

"源地址散列"調度算法根據請求的源IP地址，作為散列鍵（Hash Key）從靜態分配的散列表找出對應的服務器，若該服務器是可用的且未超載，將請求發送到該服務器，否則返回空。

/sbin/ipvsadm -a -t 192.168.1.110：http -r 192.168.1.12 -g -w 1

-a 表示往一個服務內增加一個real server

-r 指定real server的IP地址

-w 表示權重

-g 表示使用DR方式，-m表示NAT方式，-i表示tunneling方式。
