PXE Server就是DHCP+TFTP服務，如果想使用Server上的文件，可以加入FTP或Samba等服務。作者用經常用的是PXE啟動WinPE環境，在Linux 中再加入Samba服務。WinPE中用 net use 把共享映射到WinPE下。就可以使用Server上的文件了。

　　下面Linux PXE是我在VirtualBox上RHEL6系統上配置的。

１.配置Linux DHCP Server

以下是dhcpd.conf配置文件：這里只是簡單給出必須的配置項。

ddns-update-style interim;

ignore client-updates;

allow booting;

allow bootp;

class "pxeclients" {

match if substring(option vendor-class-identifier, 0, 9) = "PXEClient";

next-server 192.168.56.254;

filename "pxeboot.0";

}

subnet 192.168.56.0 netmask 255.255.255.0 {

option routers 192.168.56.1;

range dynamic-bootp 192.168.56.10 192.168.56.250;

default-lease-time 600;

max-lease-time 7200;

}

下圖是我的DHCP配置文件內容：紅色方框中的參數是必須的，一個都不能少。

Linux配置PXE啟動WinPE環境

2.配置Linux下的tftp Server

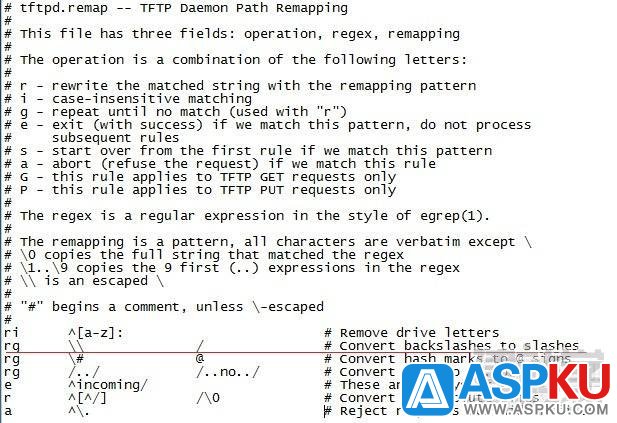

(1)創建remap文件，/tftpboot/tftpd.remap。該文件內容如下：

必須加入這一行：rg // /

(2)編輯/etc/xinitd.d/tftp文件。

service tftp

{

socket_type = dgram

protocol = udp

wait = yes

user = root

server = /usr/sbin/in.tftpd

server_args = -u nobody -s /tftpboot -m /tftpboot/tftpd.remap -vvv

disable = no

per_source = 11

cps = 100 2

flags = IPv4

}

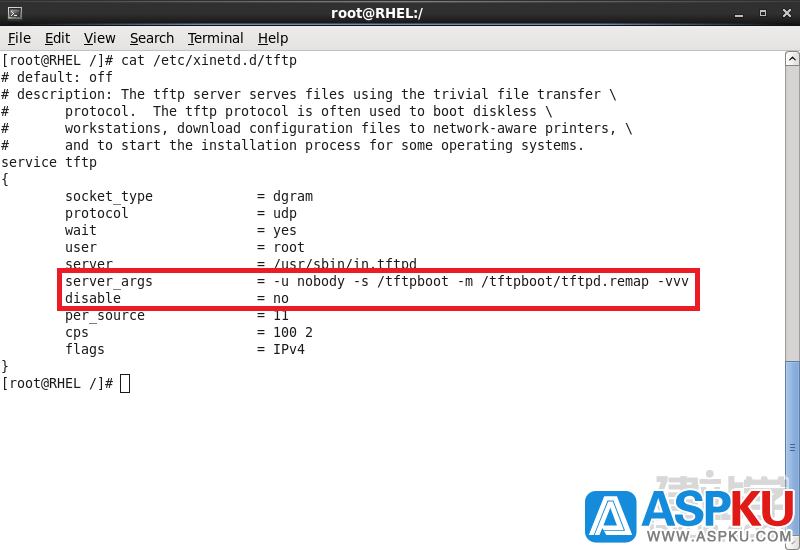

下圖是我的xinitd方式啟動TFTP的配置內容：

Linux配置PXE啟動WinPE環境

3.啟動各服務

#service dhcpd restart

#service xinetd restart

４.創建BCD啟動文件（摘自微軟官方）

在此步驟中，將使用 BCDEdit 工具創建 BCD 存儲。BCDEdit 工具只能在 Windows7 計算機或 Windows PE 環境中運行。BCDEdit 工具位于 /Windows/System32 目錄中。

1.在 Windows® 7 計算機或 Windows PE 環境中，使用 BCDEdit 工具創建一個 BCD 存儲。例如，

Bcdedit -createstore c:/BCD

2.創建 RAMDISK 設置。例如，

Bcdedit -store c:/BCD -create {ramdiskoptions} /d "Ramdisk options"

Bcdedit -store c:/BCD -set {ramdiskoptions} ramdisksdidevice boot

Bcdedit -store c:/BCD -set {ramdiskoptions} ramdisksdipath /boot/boot.sdi

3.（可選）創建內核調試程序設置。例如，

Bcdedit -store c:/BCD -create {dbgsettings} /d "Debugger settings"

Bcdedit -store c:/BCD -set {dbgsettings} debugtype serial

Bcdedit -store c:/BCD -set {dbgsettings} baudrate 115200

Bcdedit -store c:/BCD -set {dbgsettings} debugport 1

4.為 Windows PE 映射創建 OSLoader 設置。例如，

Bcdedit -store c:/BCD -create /d "MyWinPE Boot Image" /application osloader　如果 s 命令成功，則計算機將返回 GUID 值。下列示例將此值指代為 guid1。

Bcdedit -store c:/BCD -set {guid1} systemroot /Windows

Bcdedit -store c:/BCD -set {guid1} detecthal Yes

Bcdedit -store c:/BCD -set {guid1} winpe Yes

Bcdedit -store c:/BCD -set {guid1} osdevice ramdisk=[boot]/Boot/boot.wim,{ramdiskoptions}

Bcdedit -store c:/BCD -set {guid1} device ramdisk=[boot]/Boot/boot.wim,{ramdiskoptions}

5.創建 BOOTMGR 設置。例如，

Bcdedit -store c:/BCD -create {bootmgr} /d "Windows BootManager" /inherit {dbgsettings}

Bcdedit -store c:/BCD -set {bootmgr} timeout 30

Bcdedit -store c:/BCD -displayorder {guid1} {guid2}

其中，guid1、guid2 等等是每個 .wim 文件條目對應的 GUIDS。

我所使用的BCDEDIT命令如下：我把創建出來的BCD文件保存在D:/BCD這個目錄下。

bcdedit /createstore d:/BCD/BCD
bcdedit /store D:/BCD/BCD /create {ramdiskoptions} /d "Ramdisk options"
bcdedit /store D:/BCD/BCD /set {ramdiskoptions} ramdisksdidevice boot
bcdedit /store D:/BCD/BCD /set {ramdiskoptions} ramdisksdipath /Boot/boot.sdi
bcdedit /store D:/BCD/BCD /create /d "WinPE 3.0 32bit" /application osloader　得到ID

set id={ac1ab259-21dd-11e0-aee8-b8ac6fc4f993} 例如是這個ID

bcdedit /store D:/BCD/BCD /set %id% systemroot /windows
bcdedit /store D:/BCD/BCD /set %id% detecthal Yes
bcdedit /store D:/BCD/BCD /set %id% winpe Yes
bcdedit /store D:/BCD/BCD /set %id% osdevice ramdisk=[boot]/Boot/boot32.wim,{ramdiskoptions}
bcdedit /store D:/BCD/BCD /set %id% device ramdisk=[boot]/Boot/boot32.wim,{ramdiskoptions}

bcdedit /store D:/BCD/BCD /create {bootmgr} /d "Windows Boot Manager"　
bcdedit /store D:/BCD/BCD /set {bootmgr} nointegritychecks yes
bcdedit /store D:/BCD/BCD /set {bootmgr} timeout 0
bcdedit /store D:/BCD/BCD /default %id%
bcdedit /store D:/BCD/BCD /displayorder %id%

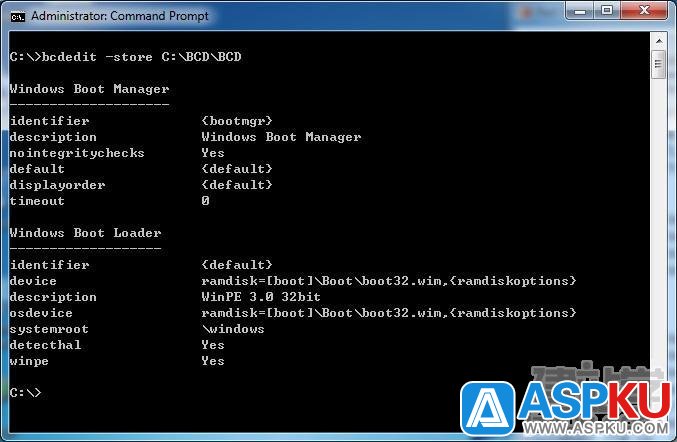

下圖是我的BCD文件中的內容：

Linux配置PXE啟動WinPE環境

還可以做成多啟動，例如WinPE 32BIT和WinPE 64BIT。只需要用BCDEDIT命令修改BCD文件即可。網有很多說要修改bootmgr.exe文件的二進制內容，又說要去掉其中的MD5驗證功能等，都是錯誤的，根本不用那么麻煩。我們只需要修改BCD文件就可以了。而Windows中提供了一個非常強大的命令來修改它，就是BCDEDIT這個命令。

５.把WINPE3.0文件放到Linux TFTP Server /tftpboot 目錄下。

創建Boot目錄

#Mkdir /tftpboot/Boot

把BCD、boot.sdi、boot.wim、front目錄放到　/tftpboot/Boot/　目錄

把pxeboot.0、bootmgr.exe、tftpd.remap放到　/tftpboot/　目錄

其中tftpd.remap這個文件非常重要，這是把windows下的“/”映射成Linux下的“/”，否則在加載BCD文件的時候就會出錯，出現找不到BCD文件的提示。

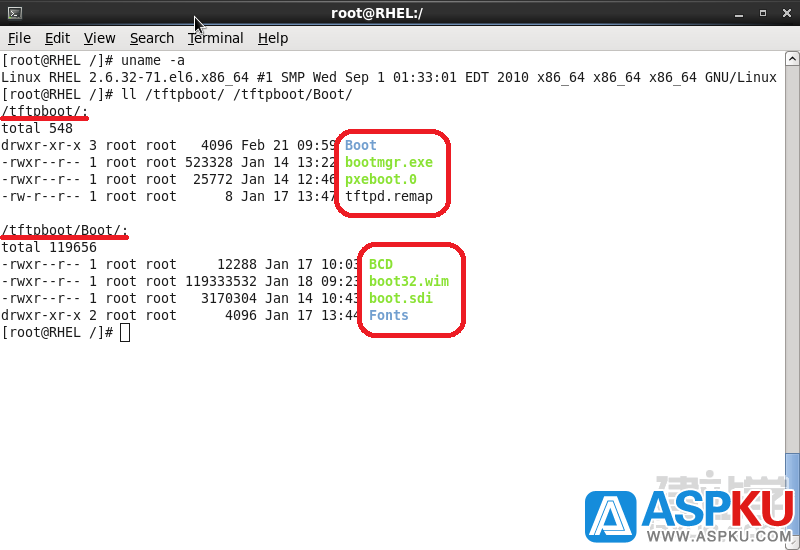

下圖是我的/tftpboot/目錄下的內容：

Linux配置PXE啟動WinPE環境
