一、Weblogic的集群

還記得我們在第五天教程中講到的關于Tomcat的集群嗎?

兩個tomcat做node即tomcat1, tomcat2，使用Apache HttpServer做請求派發。

現在看看WebLogic的集群吧，其實也差不多。

區別在于：

Tomcat的集群的實現為兩個物理上不同的tomcat，分別就是兩個node，沒有總控端，沒有任何控制臺可言（只有通過比較簡陋的http://localhost:8080/manager/html，或者是http://localhost:9090/manager/html）來對每個tomcat節點進行監視（此處只有monitor沒有control）；

　　　　如果我們要布署我們的Web應用，需要分別手工往每個Tomcat的webapp目錄里拷貝文件。

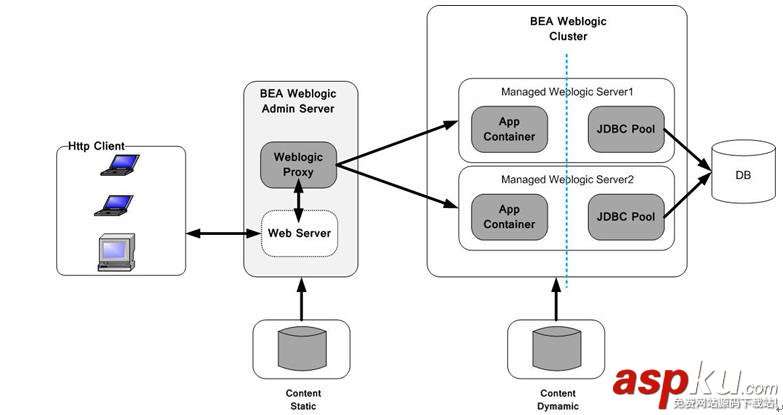

Weblogic的集群必須設立一個總控端，可從上圖中看出，然后這個總控端我們把它稱為AdminServer，然后在其下可以掛weblogic的集群的node，這個node不是物理上不同的兩個weblogic，而是不同的domain，我們假設domain1, domain2為兩個weblogic的集群的節點。

　　　　如果我們要布署我們的Web應用，只需要在總控端布署一次，然后掛在這個總控端下的節點將會自動將我們的web應用發布到每一個節點。

　　因此，要實現weblogic的集群必須：

安裝Weblogic創建一個AdminServer的domain在AdminServer上建立集群總控端分別創建每一個要加入此集群總控端的node，也是一個個的domain

二、創建Weblogic集群前的規劃

根據第一節中的內容，我們將我們用于實驗的Weblogic規劃成3個domain，每個domain都包含有下列的必不可少的屬性：

AdminConsole（總控端）

　　　　邏輯名

　　　　物理名(domain的系統路徑)

　　　　端口號

　　　　計器名(IP)

　　　　登錄信息(username/password)

Cluster node1（集群節點1）

　　　　邏輯名

　　　　物理名(domain的系統路徑)

　　　　端口號

　　　　計器名(IP)

　　　　登錄信息(username/password)

Cluster node2（集群節點2）

　　　　邏輯名

　　　　物理名(domain的系統路徑)

　　　　端口號

　　　　計器名(IP)

　　　　登錄信息(username/password)

　　我們用表格列出我們將要創建的集群中總控端與每個節點的集息：

　　規劃好了，就可以開始來創建我們的集群了。

三、開始創建我們的Weblogic集群3.1 創建集群的總控制端（aminserver）

　　Windows:

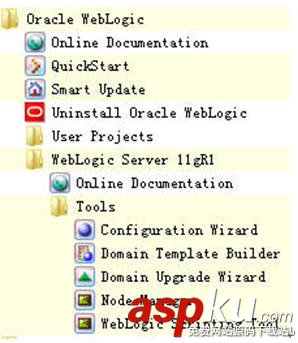

　　Windows下通過菜單->OracleWeblogic->Weblogic Server 11gR1->Tools->Configuration Wizard來啟動創建domain的wizard。

　　Unix/Linux：

　　Unix/Linux下通過

　　來啟動創建domain的wizard。

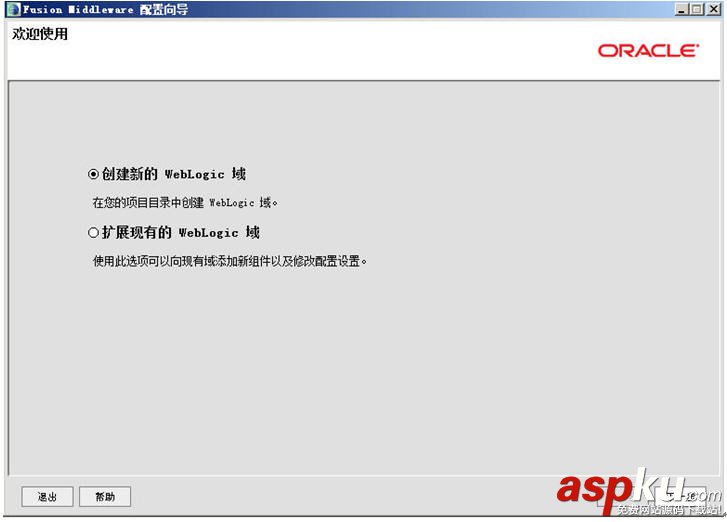

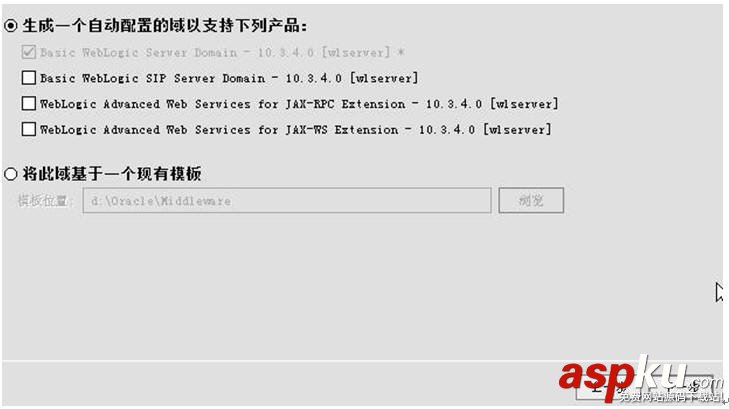

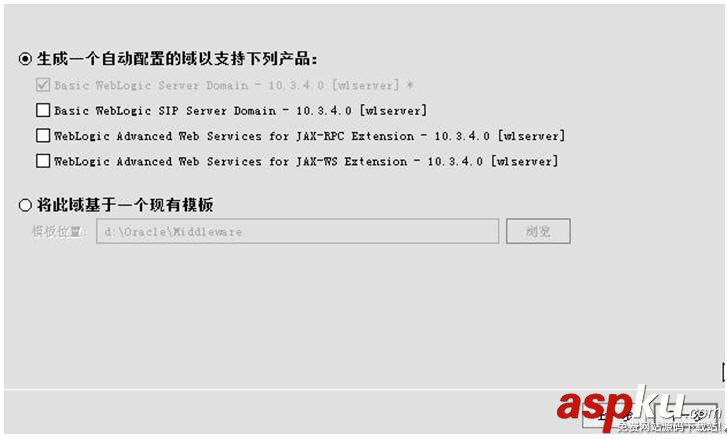

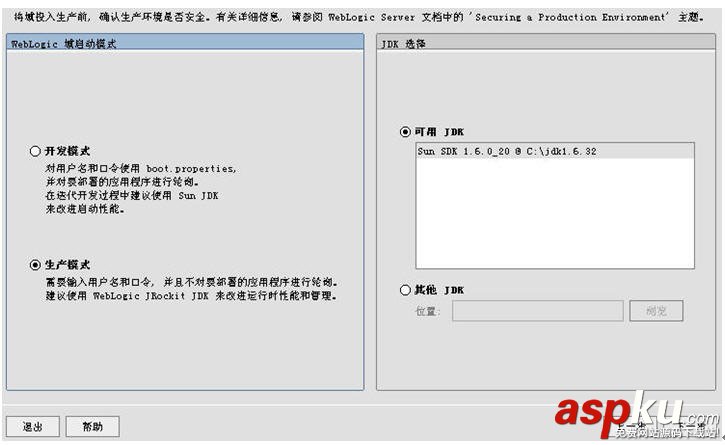

　　選擇“創建新的Weblogic域”，選下一步（下面全部跟著我的操作步驟與界面填選的參數走，所有的用戶名啦、密碼啦、端口號啦、IP啦，都請根據第一節中的那個表格里的參數填寫）

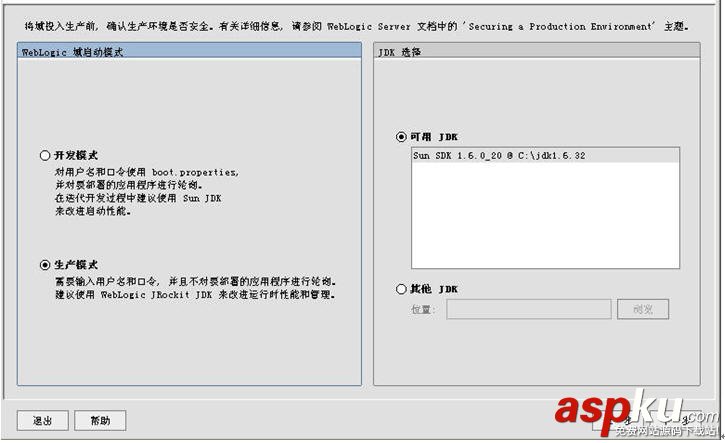

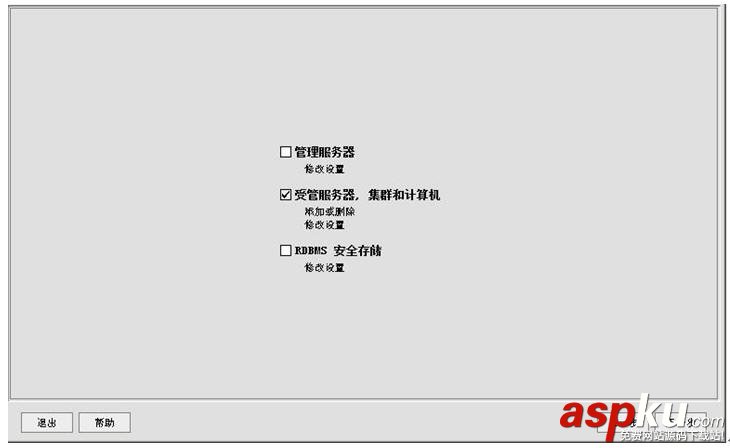

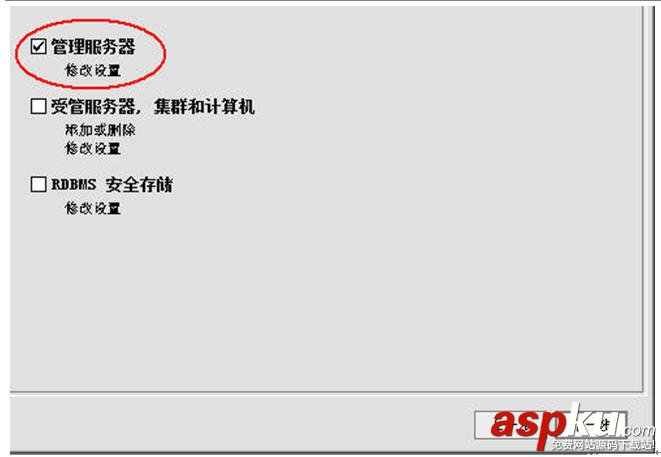

　　下一步后界面類似，但是是有區別的，注意了哦，不要下手太快了

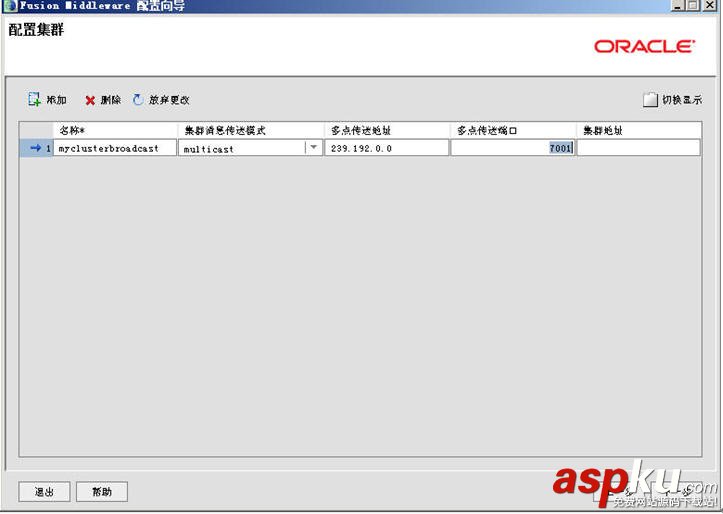

　　上面這個配的就叫集群廣播地址的界面。

　　因為集群是通過廣播（有unicast和multicast兩種）來同步集群中的節點，并且把每個節點中的session通過這個廣播地址來進行復制和同步，即主控域不斷的時時刻刻的會和它下面的子節點間保持通訊、經常去詢問各個子節點的。

名稱：可以任意集群信息傳送模式：有unitcast與multicast兩種，在11G版本前都是multicast10G后開始支持unicast協議。如果指定了multicast，就必須指定一個“多點傳送地址”，此地址和端口都可以采用weblogic默認的。

　　如果在域環境，還需要在防火墻中配置這個“多點傳送地址”與“多點傳送端口”，使其在防火墻中被打開，協議為both of tcp and udp。

　　Look, 右邊這塊我們把它稱為“集群的邏輯拓卜圖”。

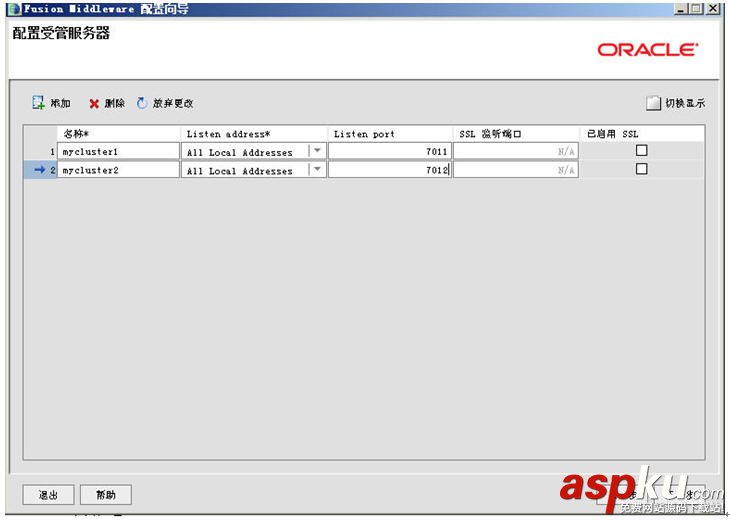

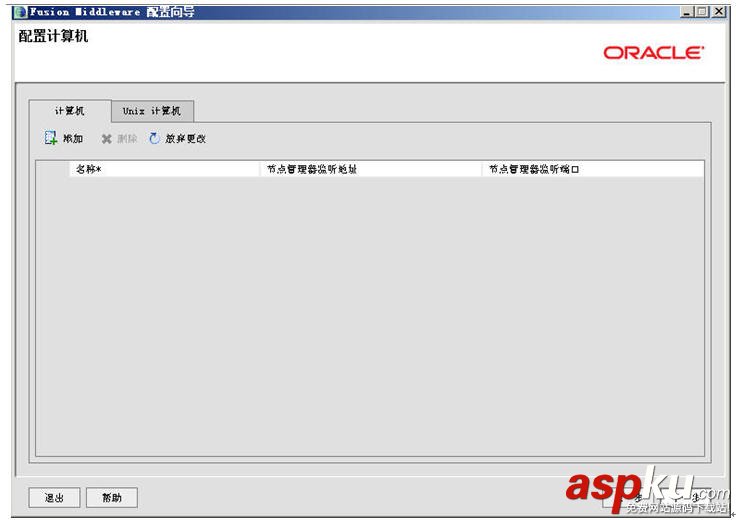

　　此處是對每個集群里的節點指定相應的“計算機名/IP”，由于我們的實驗是建立在同一臺機器上的即縱向集群，因此這步什么都不需要填，直接下一步。

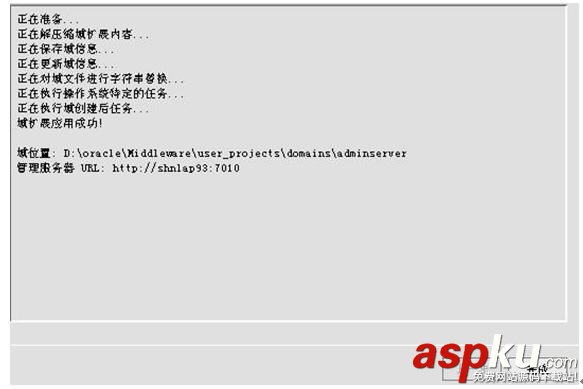

　　完成后可以啟動adminserver

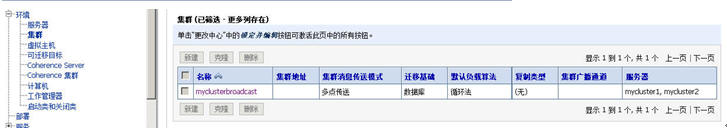

　　然后通過http://localhost:7001/console來查看我們的集群規劃，如下圖：

　　這樣，我們就完成了創建一個新的domain并且將且擴展成為了集群的總控制端服務器，同時在這上面我們制作了一個“集群拓卜圖”，那么下面要做的就是：

創建該集群拓卜圖中的節點1創建該集群拓卜圖中的節點23.2 創建集群中的節點（mycluster1, mycluster2）

　　啟動Weblogic的Configuration Wizard

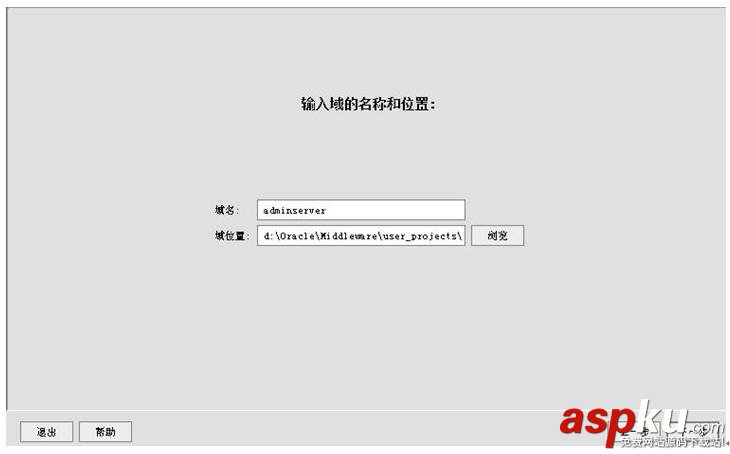

　　按照普通的域，就是一個普通的域來創建（為了實驗方便我們的用戶名與密碼全部為weblogic/password_1）：

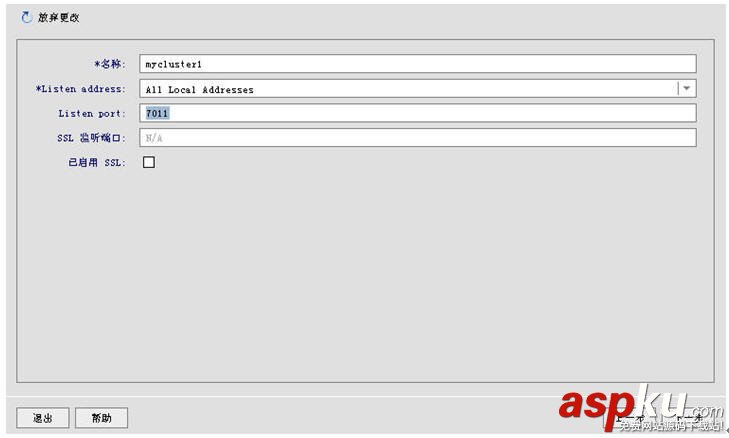

user_projects/domains/server1（邏輯名為：mycluster1，端口：7011）user_projects/domains/server2（邏輯名為：mycluster2，端口：7012）

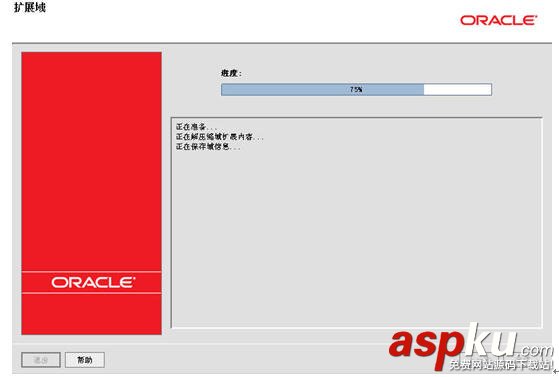

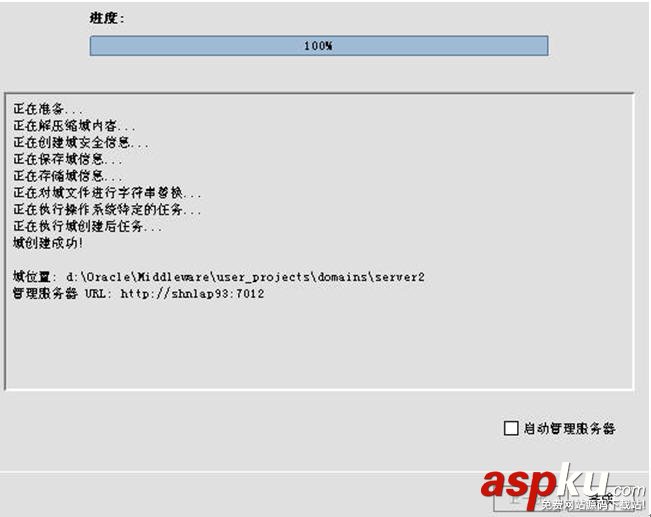

　　下一步，下一步，創建，完成。

　　依上面的相同步驟可以自行創建server2(邏輯名為mycluster2，端口:7012)。

3.3 如何啟動集群

　　我們看著上面這個表格來輸入命令吧:

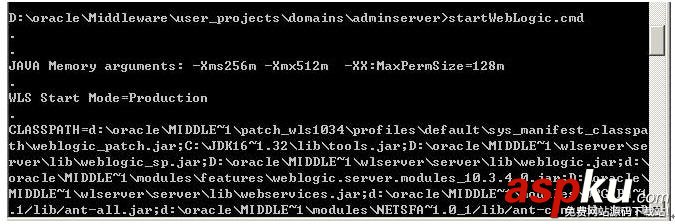

　　1. 啟動主控域（必須永遠先啟動主控域）

　　2. 啟動節點1（間點間的啟動順序無所謂）

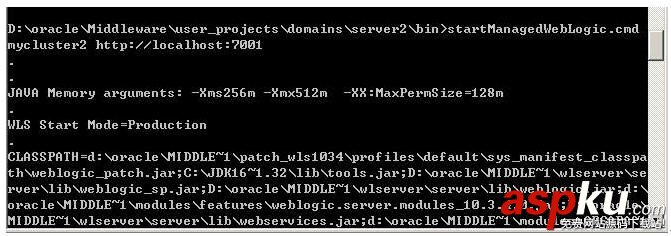

　　3. 啟動節點2（間點間的啟動順序無所謂）

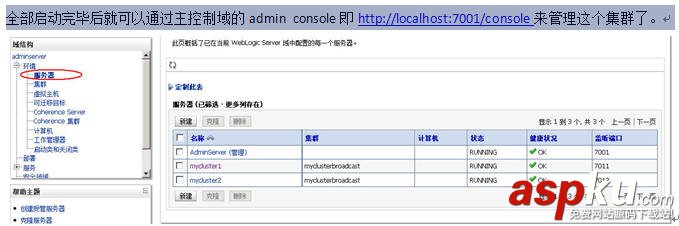

　　全部啟動完畢后就可以通過主控制域的admin console即http://localhost:7001/console來管理這個集群了。

四、jdbc集群

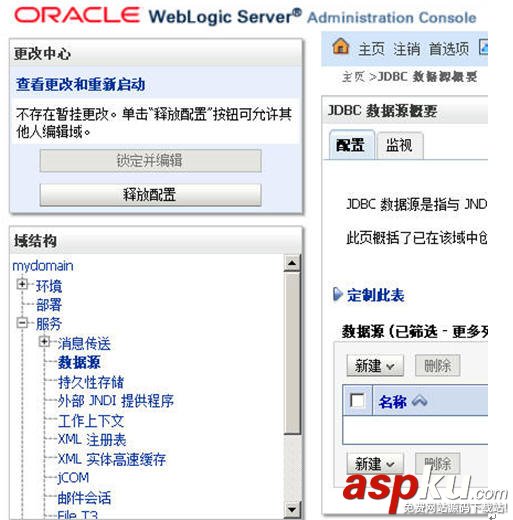

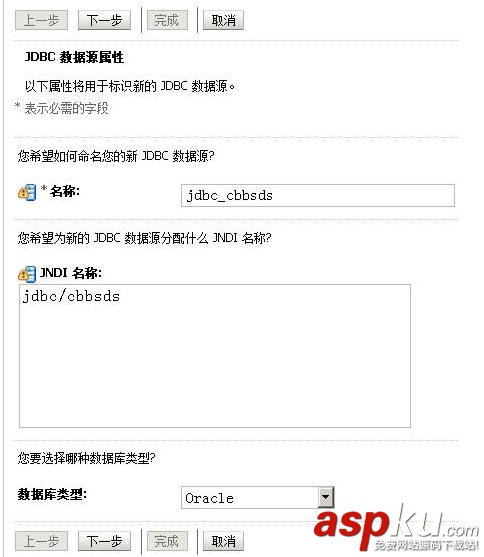

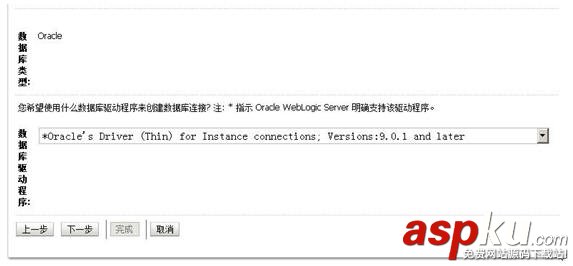

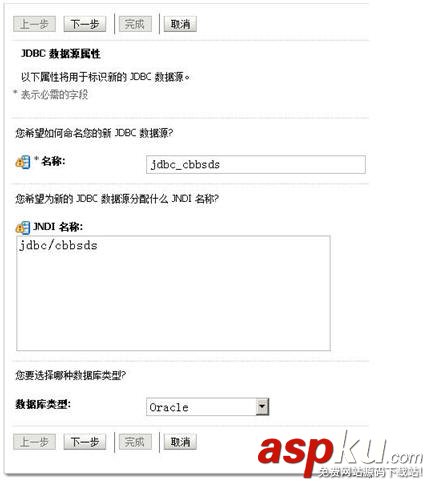

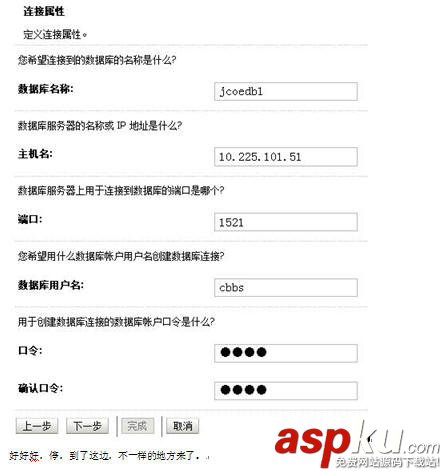

　　有了集群，我們就可以布署我們的JDBC了，只是這個JDBC的布署和以前單機版的JDBC布署稍稍有點不一樣，前面我們引用第八天中的建立JDBC的步驟：

　　好好好，停，到了這邊，不一樣的地方來了。

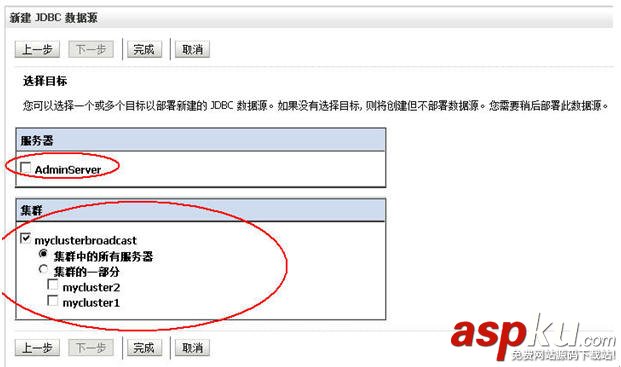

　　嘿嘿，千萬不要把這個JDBC連接池的“target”即作用域設錯了哈，我們現在是集群，要把這個JDBC連接池的作用域設在我們的集群上的哈！

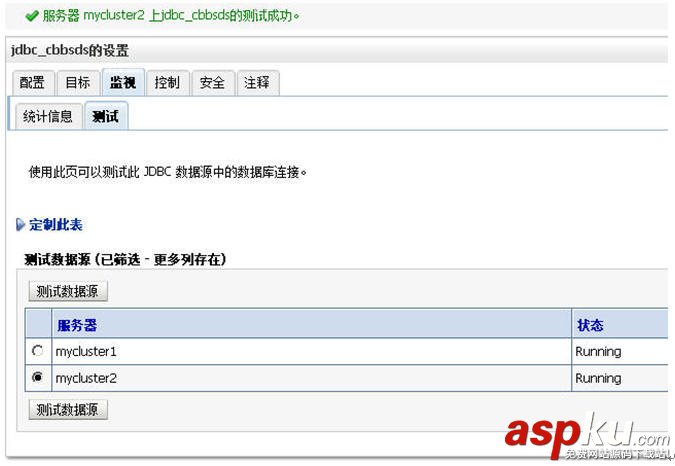

　　我們來測試一下我們建立的數據源吧。

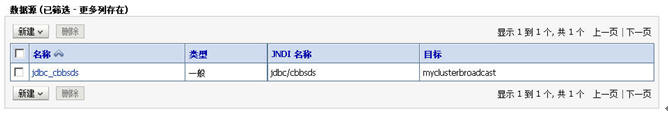

　　兩個cluster上的數據源全部部署成功。

　　這邊再提一句：

　　集群布署的話AdminServer只是一個控制器，通過它布署的war程序是自動同步到掛在它下面的所有的節點中去的，因此JDBC數據源，或者JMS或者是EJB都要在綁定是把target即作用域設成cluster而不是AdminServer本身，因為AdminServer本身不會布署任何任何東西的。

五、把工程布署到集群環境中去確保我們將要布署的工程中的web.xml的最后一行含有：

<distributable/>

在將要布署的工程的WEB-INF目錄下新建一個weblogic.xml的文件，其內容如下：

<?xml version="1.0" encoding="UTF-8"?><weblogic-web-app xmlns="http://www.bea.com/ns/weblogic/90"><session-descriptor><debug-enabled>true</debug-enabled><persistent-store-type>replicated</persistent-store-type><sharing-enabled>true</sharing-enabled></session-descriptor><context-root>/cbbs</context-root></weblogic-web-app>

　　該內容使得你的工程可以在Weblogic集群環境下進行Session復制。

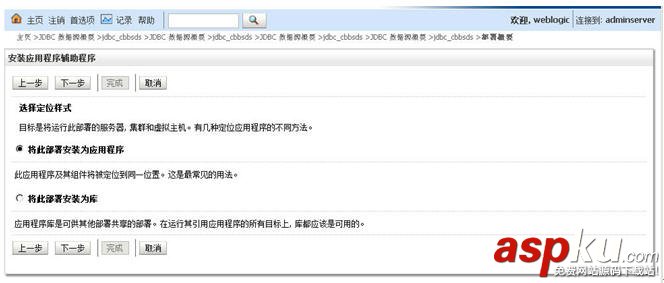

然后就可以開始布署了

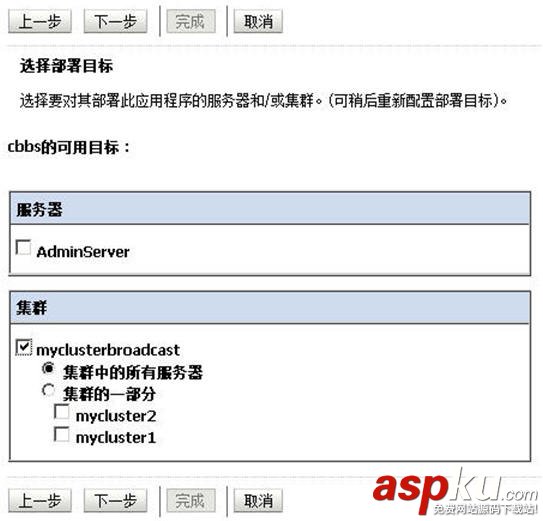

　　下面又來了，和在集群中布署JDBC是一樣的，請看：

　　下一步，下一步一直到[完成]按鈕亮起來后，點[完成]。

　　點[保存]并[激活更改]。

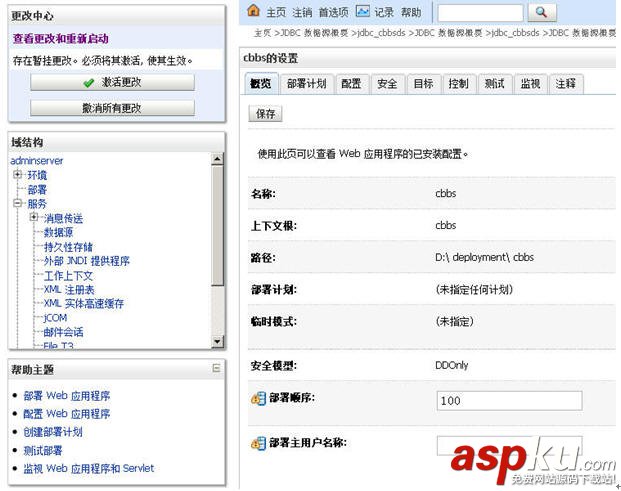

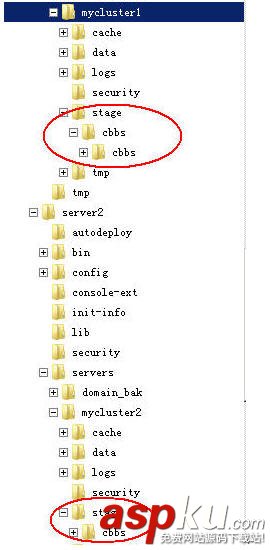

　　大家來看看兩個cluster即mycluster1與mycluster2下是否被布署了工程，即相當于我們手工要在兩個tomcat節點的webapps目錄里拷入我們的WAR工程，而weblogic只需要通過主控制域，自動將war工程布署在其下的所有子節點內。

　　是的，果然，它自動布署了。就算我下面有10幾個子節點，它也一樣只需要在AdminServer上布署一次，自動同步。

　　我們把這個工程啟動起來吧。

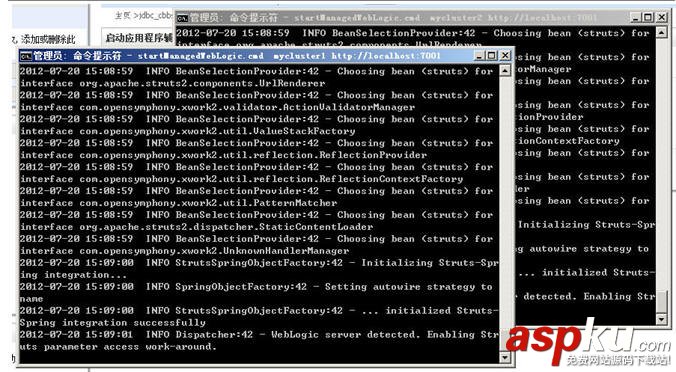

　　當你一點“為所有請求提供服務，再來看兩個字節點的后臺console，都可以同步啟動了：

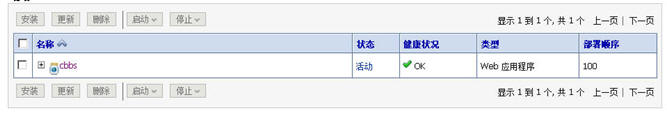

　　布署成功

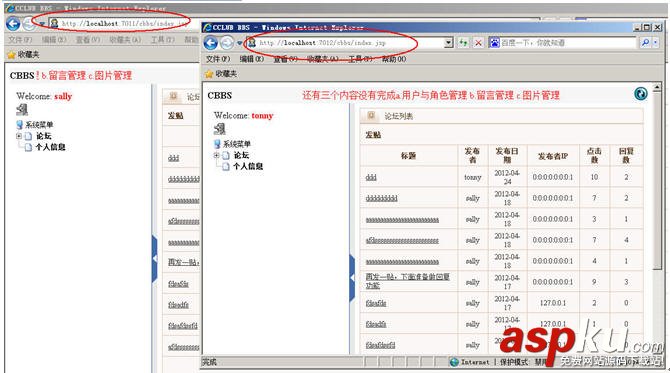

　　打開兩個IE：

　　一個輸入: http://localhost:7011/cbbs

　　一個輸入: http://localhost:7012/cbbs

　　Weblogic集群布署成功，接下去就是在Apache里進行派發了

六、使用Apache與Weblogic集群整合

　　打開httpd.conf，把下面這段就是我們在“第九天”中加入的，去掉：

LoadModule weblogic_module modules/mod_wl_22.so<IfModule mod_weblogic.c>WebLogicHost localhostWebLogicPort 7001MatchExpression /cbbs/WEB-INFMatchExpression /cbbs/*WEB-INFMatchExpression /cbbs/*.actionMatchExpression /cbbs/servlet/*MatchExpression /cbbs/*.jspMatchExpression /cbbs/*fckeditor/editor/filemanager/connectors/*.*MatchExpression /cbbs/fckeditor/editor/filemanager/connectors/*WLLogFile logs/wlproxy.log</IfModule>

　　換成下面這一段

LoadModule weblogic_module modules/mod_wl_22.so<IfModule mod_weblogic.c>Include conf/weblogic.conf</IfModule>

　　然后在apache安裝的conf目錄下手工建立weblogic.conf文件，其內容如下：

WeblogicCluster localhost:7011,localhost:7012MatchExpression /cbbs/WEB-INFMatchExpression /cbbs/*WEB-INFMatchExpression /cbbs/*.actionMatchExpression /cbbs/servlet/*MatchExpression /cbbs/*.jspMatchExpression /cbbs/*fckeditor/editor/filemanager/connectors/*.*MatchExpression /cbbs/fckeditor/editor/filemanager/connectors/*

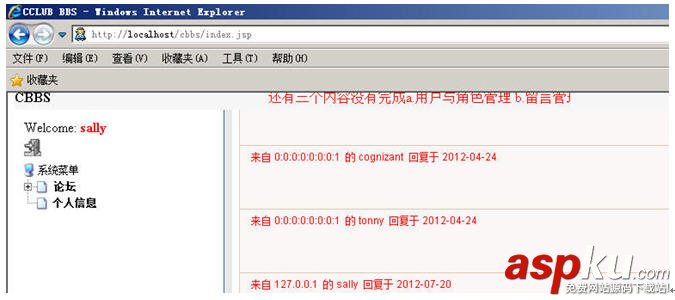

　　重啟你的Apache，輸入：http://localhost/cbbs/index.jsp

　　Apache加Weblogic集群，搞定！

七、JMS集群

　　這是我在用Weblogic集群布署PEGA Rulz的詳細步驟，供各為參考。因為網上關于JMS在Weblogic下如何作集群不是太多，因此把步驟記錄下來Share給大家。

　　JMS集群和JDBC集群不一樣，就是不能夠直接建立JMS源，然后把它target到我們的myclusterbroadcast上去。

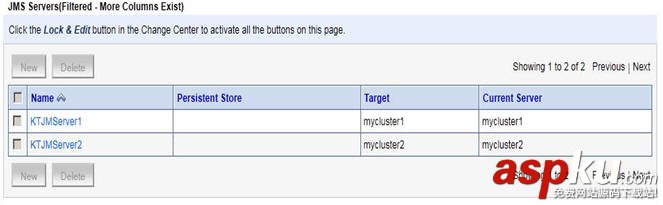

而是需要分別為每個cluster單獨建一個jms的server如下圖。

然后建立jmsmodule

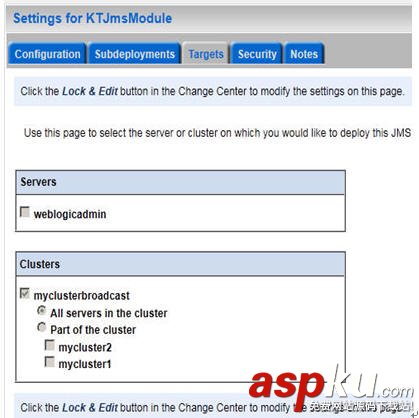

　　將module 的作用范圍即target到我們的cluster（myclusterbroadcast）上去。

　　建立完了module你就要建立topic, queue以及相應的topic connection factory或者是queue connectionfactory了是吧？因為我們這邊給PEGA Rulz做集群用的是topic方式來發布集群的，因此我們以topic為例，queue的建立也就一樣了。

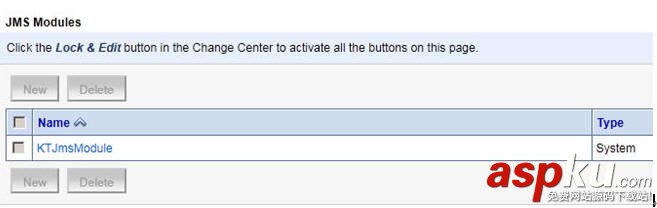

單擊剛才我們建立的KTJmsModule

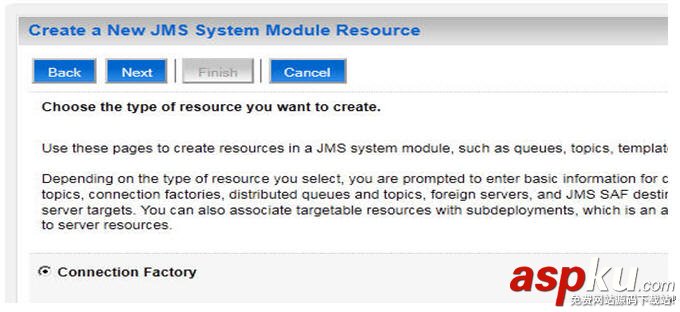

　　點[New]

　　先建connection factory

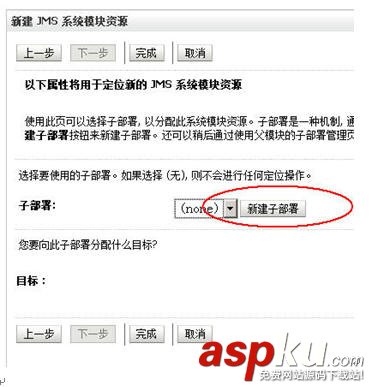

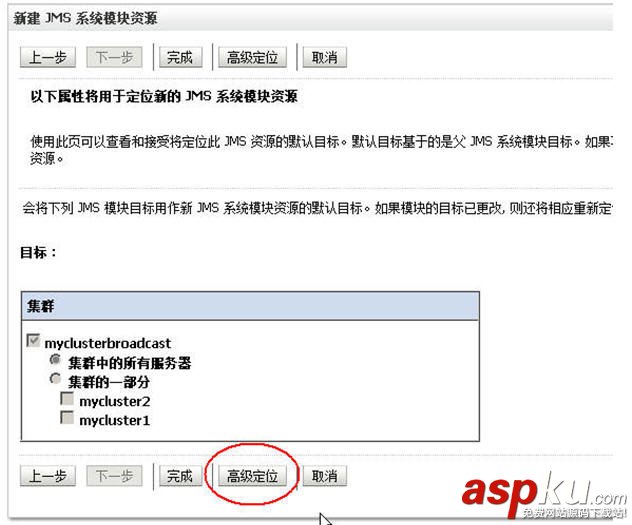

在新建connectionfactory的界面中有一個[高級定位]的按鈕

點[新建子部署]

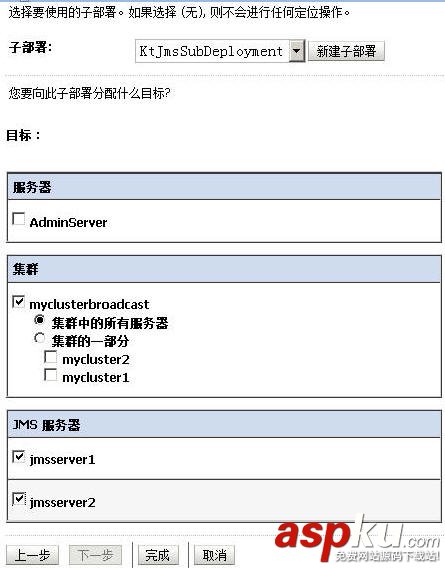

　　　　填入完子布署的名稱后，按照如下圖來“target”

　　點完成后跳出如下的界面

　　此時我們可以開始真正建立我們的topic或者是queue了

　　前面說了不能夠直接建立JMS源，然后把它target到我們的myclusterbroadcast上去。那么我們要對JMS進行集群即對Topic或者是Queue進行集群，但是我們可以建立一個Distribute Topic，然后分別建兩個一邊的topic，一個topic連向jmsserver1一個topic連向jmsserver2，然后把這個Distribute Topic定位（Target）到這兩條topic上即是我們的“集群下的jms topic”。

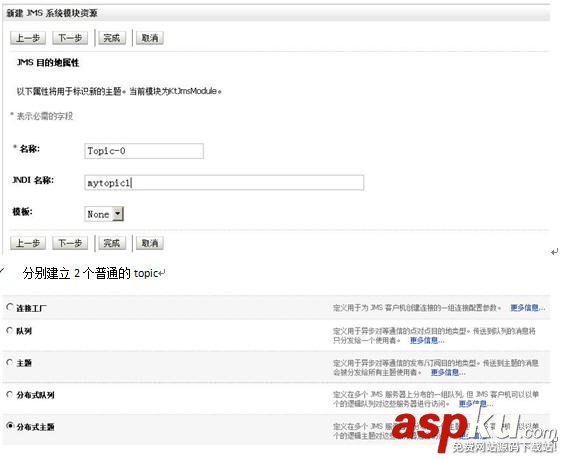

在jmd module里點[新建]按鈕

選擇“主題”（不是分布式主題）

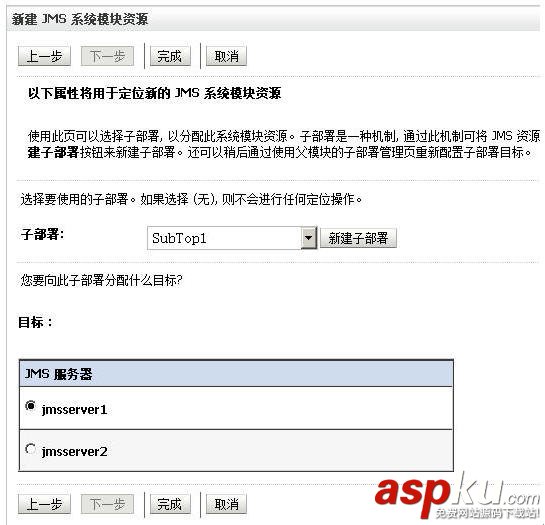

　　每個子部署（sub deployment）需要定位（target）到一個jms server上。

依此分別建立:

topic1 subtop1->jmsserver1topic2 subtop2->jmsserver2

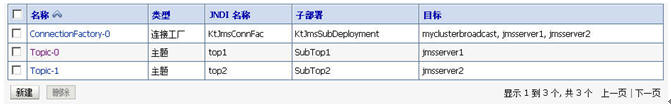

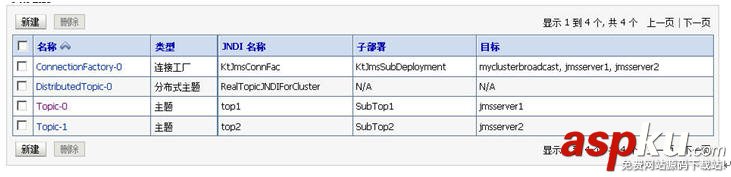

　　現在，我們的jms module里的內容因該如下圖所示：

建立 “分布式主題”（DistributeTopic）

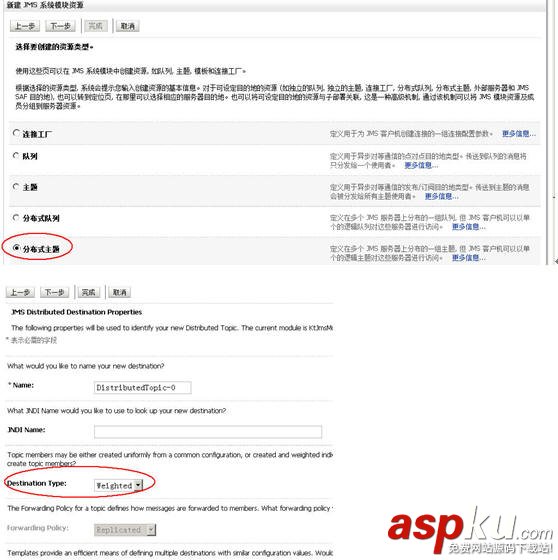

　　在jms module里點新建按鈕，選“分布式主題”

　　一定要記得把“Destination Type”改成“Weighted”。

　　這邊的分布式Topic的JNDI Name: 就是我們真正的需要用來做集群的JMS的Topic或者是Queue的jndi名，比如說我的產品PEGA Rulz需要在集群環境下用到RamTopicJNDI，這個JNDI Name就必須填產品說明書上的那個Topic或者是Queue的名字哦。

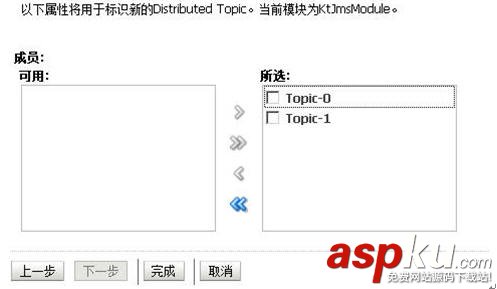

點下一步后將剛才兩個新建的topic全部分配給這個distribute topic

　　點[完成]按鈕

　　這樣，一個集群環境下的JMS分布式主題(Topic)就全建完了，最后不要忘了點左邊菜單上方的“激活更改”，保存您剛才的所有的更改。
