前言

Grafana 是一個有著豐富指標的開源控制面板。在可視化大規模測量數據的時候是非常有用的。根據不同的指標數據，它提供了一個強大、優雅的來創建、分享和瀏覽數據的方式。

它提供了豐富多樣、靈活的圖形選項。此外，針對數據源(Data Source)，它支持許多不同的存儲后端。每個數據源都有針對特定數據源的特性和功能所定制的查詢編輯器。Grafana 提供了對下述數據源的正式支持：Graphite、InfluxDB、OpenTSDB、 Prometheus、Elasticsearch 和 Cloudwatch。

每個數據源的查詢語言和能力顯然是不同的，你可以將來自多個數據源的數據混合到一個單一的儀表盤上，但每個面板(Panel)被綁定到屬于一個特定組織(Organization)的特定數據源上。它支持驗證登錄和基于角色的訪問控制方案。它是作為一個獨立軟件部署，使用 Go 和 JavaScript 編寫的。

在這篇文章，我將講解如何在 Ubuntu 16.04 上安裝 Grafana 并使用這個軟件配置 Docker 監控。

先決條件

安裝好 Docker 的服務器

安裝 Grafana

我們可以在 Docker 中構建我們的 Grafana。有一個官方提供的 Grafana Docker 鏡像。

請運行下述命令來構建Grafana 容器。

root@ubuntu:~# docker run -i -p 3000:3000 grafana/grafanaUnable to find image 'grafana/grafana:latest' locallylatest: Pulling from grafana/grafana5c90d4a2d1a8: Pull completeb1a9a0b6158e: Pull completeacb23b0d58de: Pull completeDigest: sha256:34ca2f9c7986cb2d115eea373083f7150a2b9b753210546d14477e2276074ae1Status: Downloaded newer image for grafana/grafana:latestt=2016-07-27T15:20:19+0000 lvl=info msg="Starting Grafana"logger=main version=3.1.0 commit=v3.1.0 compiled=2016-07-12T06:42:28+0000t=2016-07-27T15:20:19+0000 lvl=info msg="Config loaded from"logger=settings file=/usr/share/grafana/conf/defaults.init=2016-07-27T15:20:19+0000 lvl=info msg="Config loaded from"logger=settings file=/etc/grafana/grafana.init=2016-07-27T15:20:19+0000 lvl=info msg="Config overriden fromcommand line" logger=settings arg="default.paths.data=/var/lib/grafana"t=2016-07-27T15:20:19+0000 lvl=info msg="Config overriden from commandline" logger=settings arg="default.paths.logs=/var/log/grafana"t=2016-07-27T15:20:19+0000 lvl=info msg="Config overriden from commandline" logger=settings arg="default.paths.plugins=/var/lib/grafana/plugins"t=2016-07-27T15:20:19+0000 lvl=info msg="Path Home" logger=settingspath=/usr/share/grafanat=2016-07-27T15:20:19+0000 lvl=info msg="Path Data" logger=settingspath=/var/lib/grafanat=2016-07-27T15:20:19+0000 lvl=info msg="Path Logs" logger=settingspath=/var/log/grafanat=2016-07-27T15:20:19+0000 lvl=info msg="Path Plugins" logger=settingspath=/var/lib/grafana/pluginst=2016-07-27T15:20:19+0000 lvl=info msg="Initializing DB" logger=sqlstoredbtype=sqlite3t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migratorid="create playlist table v2"t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migratorid="create playlist item table v2"t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migratorid="drop preferences table v2"t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migratorid="drop preferences table v3"t=2016-07-27T15:20:20+0000 lvl=info msg="Executing migration" logger=migratorid="create preferences table v3"t=2016-07-27T15:20:20+0000 lvl=info msg="Created default admin user: [admin]"t=2016-07-27T15:20:20+0000 lvl=info msg="Starting plugin search" logger=pluginst=2016-07-27T15:20:20+0000 lvl=info msg="Server Listening" logger=serveraddress=0.0.0.0:3000 protocol=http subUrl=

我們可以通過運行此命令確認 Grafana 容器的工作狀態 docker ps -a 或通過這個URL訪問 http://Docker IP:3000。

所有的 Grafana 配置設置都使用環境變量定義，在使用容器技術時這個是非常有用的。Grafana 配置文件路徑為 /etc/grafana/grafana.ini。

理解配置項

Grafana 可以在它的 ini 配置文件中指定幾個配置選項，或可以使用前面提到的環境變量來指定。

配置文件位置

通常配置文件路徑：

默認配置文件路徑 : $WORKING_DIR/conf/defaults.ini

自定義配置文件路徑 : $WORKING_DIR/conf/custom.ini

PS：當你使用 deb、rpm 或 docker 鏡像安裝 Grafana 時，你的配置文件在 /etc/grafana/grafana.ini。

理解配置變量

現在我們看一些配置文件中的變量：

instance_name：這是 Grafana 服務器實例的名字。默認值從 ${HOSTNAME} 獲取，其值是環境變量HOSTNAME，如果該變量為空或不存在，Grafana 將會嘗試使用系統調用來獲取機器名。

[paths]：這些路徑通常都是在 init.d 腳本或 systemd service 文件中通過命令行指定。

data：這個是 Grafana 存儲 sqlite3 數據庫(如果使用)、基于文件的會話(如果使用)，和其他數據的路徑。

logs：這個是 Grafana 存儲日志的路徑。

[server]

http_addr：應用監聽的 IP 地址，如果為空，則監聽所有的接口。

http_port：應用監聽的端口，默認是 3000，你可以使用下面的命令將你的 80 端口重定向到 3000 端口：$iptables -t nat -A PREROUTING -p tcp --dport 80 -j REDIRECT --to-port 3000

root_url : 這個 URL 用于從瀏覽器訪問 Grafana 。

cert_file : 證書文件的路徑(如果協議是 HTTPS)。

cert_key : 證書密鑰文件的路徑(如果協議是 HTTPS)。

[database]：Grafana 使用數據庫來存儲用戶和儀表盤以及其他信息，默認配置為使用內嵌在 Grafana 主二進制文件中的 SQLite3。

type：你可以根據你的需求選擇 MySQL、Postgres、SQLite3。

path：僅用于選擇 SQLite3 數據庫時，這個是數據庫所存儲的路徑。

host：僅適用 MySQL 或者 Postgres。它包括 IP 地址或主機名以及端口。例如，Grafana 和 MySQL 運行在同一臺主機上設置如： host = 127.0.0.1:3306 。

name：Grafana 數據庫的名稱，把它設置為 Grafana 或其它名稱。

user：數據庫用戶(不適用于 SQLite3)。

password：數據庫用戶密碼(不適用于 SQLite3)。

ssl_mode：對于 Postgres，使用 disable，require，或 verify-full 等值。對于 MySQL，使用 true，false，或 skip-verify。

ca_cert_path：(只適用于 MySQL)CA 證書文件路徑，在多數 Linux 系統中，證書可以在 /etc/ssl/certs 找到。

client_key_path：(只適用于 MySQL)客戶端密鑰的路徑，只在服務端需要用戶端驗證時使用。

client_cert_path：(只適用于 MySQL)客戶端證書的路徑，只在服務端需要用戶端驗證時使用。

server_cert_name：(只適用于 MySQL)MySQL 服務端使用的證書的通用名稱字段。如果 ssl_mode 設置為 skip-verify 時可以不設置。

[security]

admin_user：這個是 Grafana 默認的管理員用戶的用戶名，默認設置為 admin。

admin_password：這個是 Grafana 默認的管理員用戶的密碼，在第一次運行時設置，默認為 admin。

login_remember_days：保持登錄/記住我的持續天數。

secret_key：用于保持登錄/記住我的 cookies 的簽名。

設置監控的重要組件

我們可以使用下面的組件來創建我們的 Docker 監控系統。

cAdvisor：它被稱為 Container Advisor。它給用戶提供了一個資源利用和性能特征的解讀。它會收集、聚合、處理、導出運行中的容器的信息。你可以通過這個文檔了解更多。

InfluxDB：這是一個包含了時間序列、度量和分析數據庫。我們使用這個數據源來設置我們的監控。cAdvisor 只展示實時信息，并不保存這些度量信息。Influx Db 幫助保存 cAdvisor 提供的監控數據，以展示非某一時段的數據。

Grafana Dashboard：它可以幫助我們在視覺上整合所有的信息。這個強大的儀表盤使我們能夠針對 InfluxDB 數據存儲進行查詢并將他們放在一個布局合理好看的圖表中。

Docker 監控的安裝

我們需要一步一步的在我們的 Docker 系統中安裝以下每一個組件：

安裝 InfluxDB

我們可以使用這個命令來拉取 InfluxDB 鏡像，并部署了 influxDB 容器。

root@ubuntu:~# docker run -d -p 8083:8083 -p 8086:8086 --expose8090 --expose 8099 -e PRE_CREATE_DB=cadvisor --name influxsrv tutum/influxdb:0.8.8Unable to find image 'tutum/influxdb:0.8.8' locally0.8.8: Pulling from tutum/influxdba3ed95caeb02: Already exists23efb549476f: Already existsaa2f8df21433: Already existsef072d3c9b41: Already existsc9f371853f28: Already existsa248b0871c3c: Already exists749db6d368d0: Already exists7d7c7d923e63: Pull completee47cc7808961: Pull complete1743b6eeb23f: Pull completeDigest: sha256:8494b31289b4dbc1d5b444e344ab1dda3e18b07f80517c3f9aae7d18133c0c42Status: Downloaded newer image for tutum/influxdb:0.8.8d3b6f7789e0d1d01fa4e0aacdb636c221421107d1df96808ecbe8e241ceb1823-p 8083:8083 : user interface, log in with username-admin, pass-admin-p 8086:8086 : interaction with other application--name influxsrv : container have name influxsrv, use to cAdvisor link it.

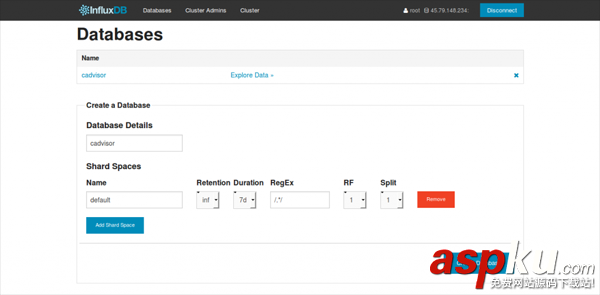

你可以測試 InfluxDB 是否安裝好，通過訪問這個 URL http://你的 IP 地址:8083，用戶名和密碼都是 ”root“。

grafana,docker,grafana監控,ubuntu

InfluxDB Administration 2016-08-01 14-10-08

我們可以在這個界面上創建我們所需的數據庫。

grafana,docker,grafana監控,ubuntu

createDB influx

安裝 cAdvisor

我們的下一個步驟是安裝 cAdvisor 容器，并將其鏈接到 InfluxDB 容器。你可以使用此命令來創建它。

root@ubuntu:~# docker run --volume=/:/rootfs:ro --volume=/var/run:/var/run:rw --volume=/sys:/sys:ro --volume=/var/lib/docker/:/var/lib/docker:ro --publish=8080:8080--detach=true --link influxsrv:influxsrv --name=cadvisorgoogle/cadvisor:latest -storage_driver_db=cadvisor-storage_driver_host=influxsrv:8086Unable to find image 'google/cadvisor:latest' locallylatest: Pulling from google/cadvisor09d0220f4043: Pull complete151807d34af9: Pull complete14cd28dce332: Pull completeDigest: sha256:8364c7ab7f56a087b757a304f9376c3527c8c60c848f82b66dd728980222bd2fStatus: Downloaded newer image for google/cadvisor:latest3bfdf7fdc83872485acb06666a686719983a1172ac49895cd2a260deb1cdde29root@ubuntu:~#--publish=8080:8080 : user interface--link=influxsrv:influxsrv: link to container influxsrv-storage_driver=influxdb: set the storage driver as InfluxDBSpecify what InfluxDB instance to push data to:-storage_driver_host=influxsrv:8086: The ip:port of thedatabase. Default is ‘localhost:8086'-storage_driver_db=cadvisor: database name. Uses db‘cadvisor' by default

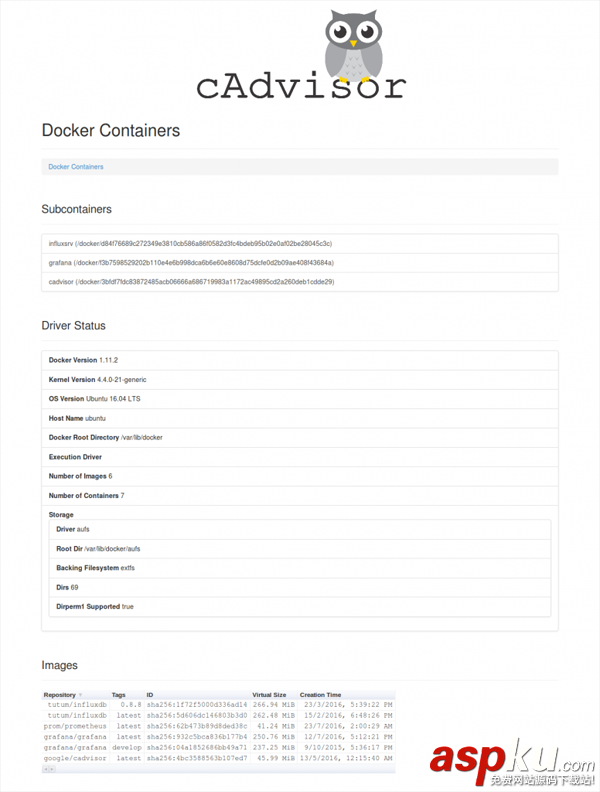

你可以通過訪問這個地址來測試安裝 cAdvisor 是否正常 http://你的 IP 地址:8080。這將為你的 Docker 主機和容器提供統計信息。

grafana,docker,grafana監控,ubuntu

cAdvisor - Docker Containers 2016-08-01 14-24-18

安裝 Grafana 控制面板

最后，我們需要安裝 Grafana 儀表板并連接到 InfluxDB，你可以執行下面的命令來設置它。

root@ubuntu:~# docker run -d -p 3000:3000 -e INFLUXDB_HOST=localhost-e INFLUXDB_PORT=8086 -e INFLUXDB_NAME=cadvisor -e INFLUXDB_USER=root -e INFLUXDB_PASS=root --link influxsrv:influxsrv --namegrafana grafana/grafanaf3b7598529202b110e4e6b998dca6b6e60e8608d75dcfe0d2b09ae408f43684a

現在我們可以登錄 Grafana 來配置數據源. 訪問 http://你的 IP 地址:3000 或 http://你的 IP 地址(如果你在前面做了端口映射的話):

用戶名 - admin

密碼 - admin

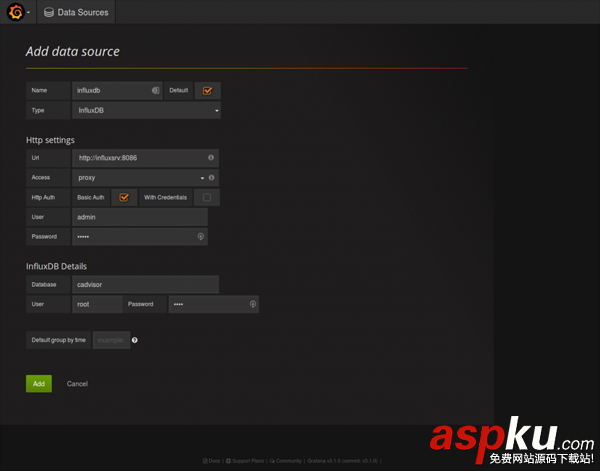

一旦我們安裝好了 Grafana，我們可以連接 InfluxDB。登錄到儀表盤并且點擊面板左上方角落的 Grafana 圖標(那個火球)。點擊數據源(Data Sources)來配置。

grafana,docker,grafana監控,ubuntu
