一、安裝測試前準備

1、 硬件
至少兩臺物理機器，一臺CPU必須支持Intel VT 或 AMD-V。
2、 軟件
XenDesktop5.5 XenServer5.6或以上版本 Windows Server 2008 SP2或者R2版本

二、測試拓撲圖

說明：XenServer必須安裝在實際物理機上，否則虛擬機無法啟動。AD，XenCenter，XenDesktop可以安裝在虛擬機上。本試驗將XenCenter，XenDesktop分別安裝在虛擬機里，同時XenCente可以和AD，XenDesktop安裝在同一機器上。

三、軟件安裝

1、XenServer、XenCenter安裝與配置
1）XenServer主機系統要求
XenServer 主機要求 64 位 x86 服務器；
CPU必須支持Intel VT 或 AMD-V，同時在BIOS里開啟虛擬化選項；
2G以上內存；
至少一塊網卡；
更詳細的系統要求可以參考XenServer相關手冊。（手冊下載地址：http://support.citrix.com/proddocs/topic/infocenter/ic-how-to-use.html）

2）XenServer安裝步驟
安裝步驟跟Linux安裝步驟類似，這里只簡單介紹。
A、下載XenServer軟件，刻成CD（或使用PXE安裝，這里不介紹），重起服務器從光驅引導；
B、顯示初始引導消息后，安裝程序將執行硬件檢測和初始化過程，然后顯示一個屏幕，請選擇希望在安裝過程中使用的鍵盤鍵映射。默認us，然后選擇 OK（確定）繼續。
C、顯示 Welcome to XenServer（歡迎使用 XenServer）屏幕，選擇 OK（確定）繼續，顯示 XenServer 最終用戶許可協議 (EULA)，選擇 Accept EULA；
D、此時，如果安裝 XenServer 的計算機不具有支持硬件虛擬化的 CPU，或者如果在 BIOS 中禁用了該選項，則會顯示一條消息，警告將無法運行 Windows VM。選擇 OK（確定）繼續；
E、為安裝選擇“Primary Disk”（主磁盤）。選擇所需磁盤，然后選擇OK（確定）繼
續；選擇安裝源，選擇 Local media（本地介質），選擇 OK（確定）繼續；
F、隨后出現的屏幕會詢問是否要從 CD 安裝任何 Supplemental Pack。如果計劃
如果計劃安裝運行 Linux 操作系統的 VM，或者硬件提供商已經提供了其他
Supplemental Pack，則請選擇 Yes（是），我們選擇否；（這里我們只測試windows
桌面，因此選擇no，Supplemental Pack的介紹見XenSever群集測試文檔）
G、接下來的屏幕將詢問是否要驗證安裝介質的完整性，我們選擇Skip verification
（跳過驗證）；
H、接下來會提示設置根密碼。（這是XenCenter應用程序將用于連接到XenServer
主機的密碼），輸入兩次密碼，選擇OK；
I、配置XenServer的網絡設置，配置固定IP地址、子網掩碼、網關、主機名稱、
DNS服務器，此例中的設置為：172.16.100.7/24 172.16.100.1 xenserver-1
172.16.100.6;
J、接下來設置市區，亞洲—重慶（這里只有重慶，不知道是否跟國民黨有關聯），
然后選擇使用NTP（需提供NTP服務器IP地址）或者手動輸入時間，我們選擇Manual
time entry，然后選擇Install XenServer（安裝 XenServer）繼續，顯示一個進度條安
裝軟件包，80%左右會彈出設置時間的框，設置正確時間，reboot（重新啟動）。
K、服務器引導后，XenServer 將顯示啟動屏幕，然后顯示 xsconsole 系統配置控
制臺。要從 xsconsole 訪問本地 shell，請按 Alt+F3。 要返回到 xsconsole，請按
Alt+F1，至此安裝完成。

3）XenCenter系統要求
支持操作系統：Windows Server 2003、Windows Server 2008、Windows XP 或 Windows Vista；
.NET Framework版本 2.0 Service Pack 1 或更高版本；
2G以上內存；
至少一塊網卡；

4）XenCenter安裝
XenCenter非常簡單，將XenServer安裝光盤放入光驅，在目錄client_install下雙擊XenCenter.msi安裝即可，在 Custom Setup（自定義安裝）頁面上，XenCenter 4.1.0 顯示為 XenCenter 的子功能，如果沒有需要管理的 XenServer 4.0.1 主機，則不要選擇該子功能。其余默認即可。

5）通過XenCenter配置XenServer
在此我們只介紹XenServer為XenDesktop提供主VM的簡單配置，詳細管理和配置，見XenServer群集測試文檔。

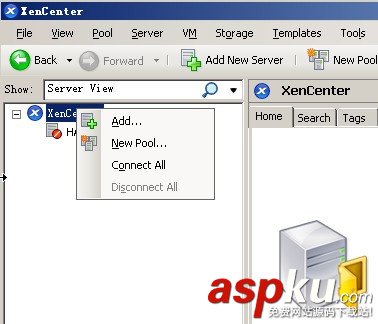

A、開始-程序打開XenCenter，在XenCenter根節點下，點右鍵，新建pool（池）容器，或者直接添加主機，我們這里直接添加主機（有關pool的配置見XenServer群集測試文檔）如圖:

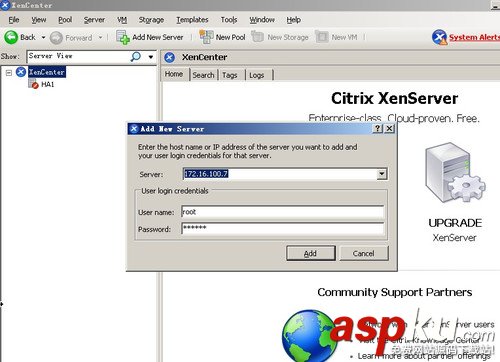

B、點add（添加），在彈出框中輸入我們之前安裝的XenServer的IP地址，root用戶名和密碼，然后點add，如圖：

添加成功后如圖所示：（里面的三個VM是之前測試的，新安裝系統沒有）

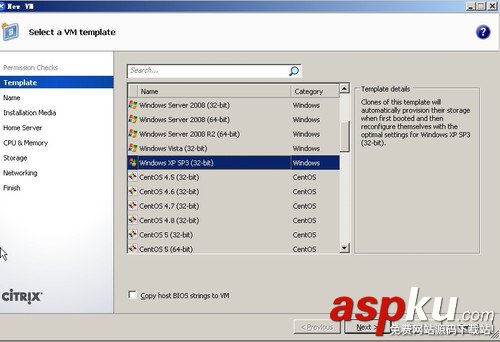

C、右鍵點擊xenserver-2，點擊new VM（新建虛擬機），在新彈出框中我們選擇windows

Xp SP3（32-bit）如圖：

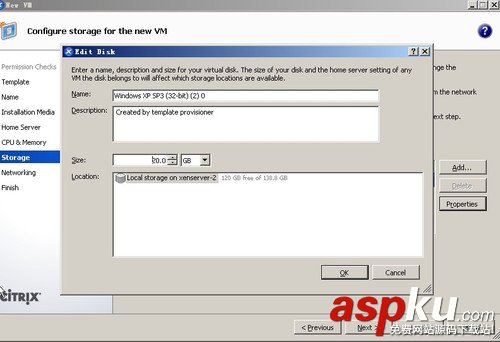

D、點擊next，輸入虛擬機名稱和描述；下一步，選擇安裝源我們選擇從iso或者DVD安裝；下一步，選擇VM，所在服務器，因為此例中只有一臺服務器xenserver-2，默認即可；下一步，選擇VM的虛擬CPU個數和內存大??；下一步，選擇VM虛擬磁盤大小，默認是8G，我們可以選擇Properties更改磁盤大小，（磁盤大小要慎重選擇，安裝完畢后無法調整磁盤大?。┤鐖D：

E、下一步，選擇VM的虛擬網絡，這里不詳細介紹默認；下一步，查看VM配是否有問題，確認沒問題，在xenserver-2的光驅里放入XP SP3光盤，點擊finish，開始安裝XP的VM。

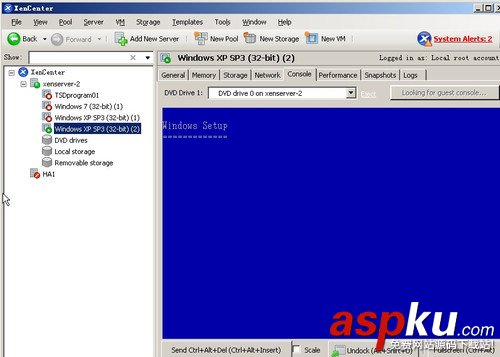

F、點擊完成后，在xenserver-1節點下會新建一個VM，點擊右側窗格的Console，使用VM控制臺安裝XP，XP安裝過程略去，如圖：

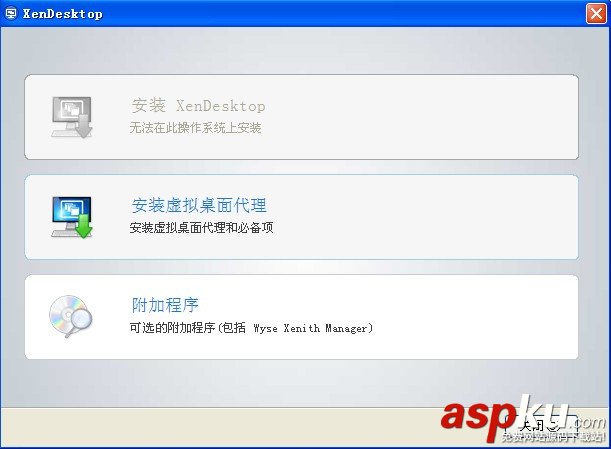

G、XP安裝完成后，首先要安裝一個補丁，先安裝Microsoft WinRM，可以從微軟官方網站下載；然后將XP光盤更換成XenDesktop安裝光盤，運行，安裝虛擬桌面代理，如圖：

然后選擇快速部署，接受許可條款，自動完成安裝，重新啟動VM。

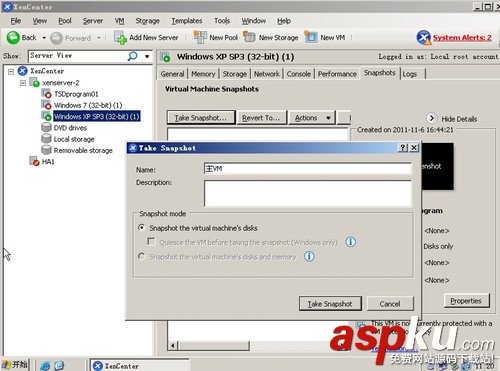

H、VM重新啟動后，運行快照，為XenDesktop部署桌面準備快照，點擊剛安裝完畢的主VM，在右側窗格點擊Snapshots選項卡，點擊Take snapshot，在彈出框里輸入名稱和說明（最好有實際含義，以便區分不同桌面的主VM），如圖：

2、AD安裝

XenDesktop必須有Windows Active Directory的支持，AD的安裝我們在此就不寫出來了。本次測試域為：xenserver.local。
