1、安裝好所有SAS硬盤，開機啟動

2、開機自檢過程中出現ctrl+c提示，按ctrl+c進入LSI Logic Config Utility ......

開始SAS配置

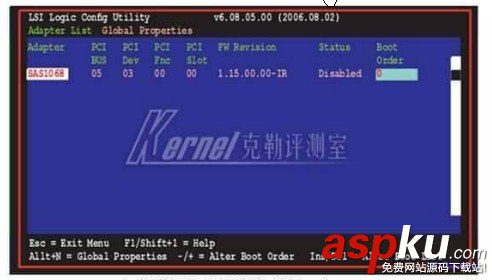

3、選擇“ SAS 1068”通道，按鍵。

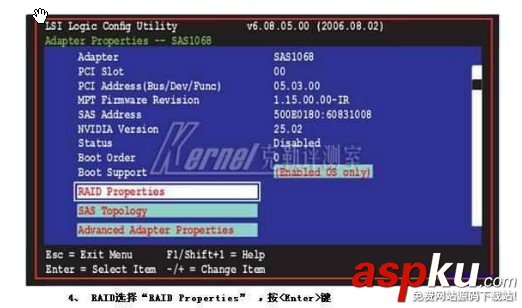

4、 RAID選擇“RAID Properties” ，按鍵

RAID Properties ：創建、管理陣列
SAS Topology ：查看物理磁盤及RAID配置信息
Advanced Adapter Properties：查看高級屬性及其Restore Defaults（此操作不刪除raid）

備注：(Enabled os only)此處有3個選項，如果不顯示RAID磁盤引導信息就改為（Enabled bios & os ）

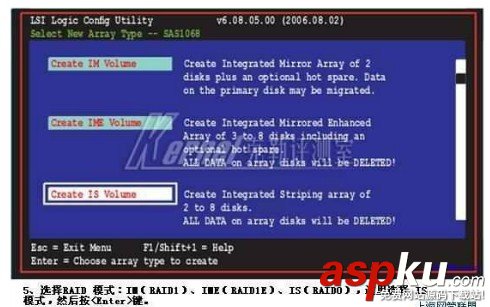

5、選擇RAID 模式：IM（RAID1）、IME（RAID1E）、IS（RAID0），這里選擇 IS 模式，然后按鍵。

Create IM Volume: 創建集成的RAID1，即2塊盤鏡像，以及1塊熱備盤
Create IME Volume：創建集成的RAID1E，3到8塊盤，包括1塊熱備盤
Create IS Volume：創建集成Striping（RAID0），即2到8塊盤的條帶化

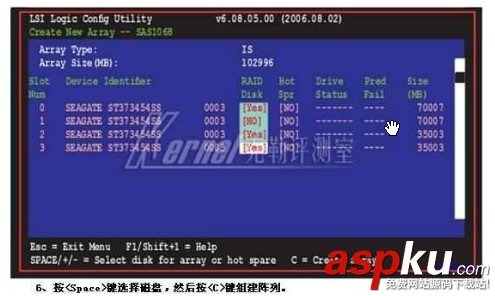

6、按鍵選擇磁盤，然后按鍵組建陣列。

光標移動到第一塊盤，RAID DISK下方[NO]，（配置raid前為No），按空格/加號，彈出一個菜單：
M 保留數據，并遷移到新建的RAID
D 刪除數據，創建一個全新的RAID

選擇M，之后返回上級菜單，RAID DISK狀態變為Yes
接著光標移動到第二塊盤，RAID DISK下方[NO]，按空格/加號，使其RAID DISK狀態變為Yes
按C，創建陣列 選擇M，之后返回上級菜單，RAID DISK狀態變為Yes
接著光標移動到第二塊盤，RAID DISK下方[NO]，按空格/加號，使其RAID DISK狀態變為Yes
按C，創建陣列

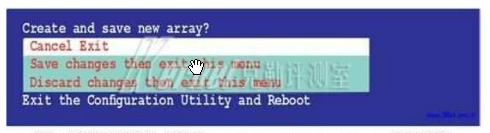

7、按鍵 返回上級菜單，選擇“Save changes then exit this menu”保存并退出菜單。

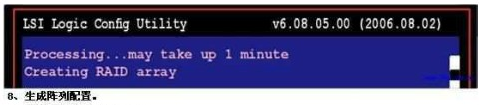

8、生成陣列配置。

生成陣列配置后，退出即可。

其他操作說明：
配置過RAID之后，進入RAID Properties會多出一行選擇：View Existing Array--Manage Array

（這里可以看到同步進度）
Manage Hot Spare：配置熱備盤
Synchronize Array （Y：開始同步，N：放棄同步）
Activate Array ：激活陣列 （在特殊情況下需要激活陣列）
Delete Array ：刪除陣列

如果需要配置RAID1，可在步驟5，選擇Create IM Volume，其他步驟同RAID0。

技巧：所有黃色菜單可選;灰白色的菜單不可選,如果誤選了就會出幫助信息

備注：圖片借簽于網絡,文字來源于創作。
