ajax讀取數據后使用jqchart顯示圖表的方法

2024-09-01 08:33:31

字體：大中小

來源：轉載

供稿：網友

這篇文章主要介紹了ajax讀取數據后使用jqchart顯示圖表的方法,涉及Ajax操作及圖表插件的相關使用技巧,需要的朋友可以參考下

本文實例講述了ajax讀取數據后使用jqchart顯示圖表的方法。分享給大家供大家參考。具體分析如下：

最近項目中需要顯示出圖表效果，原來收集到的圖表插件終于有用武之地了。

但是和jqchart對比，還是有很多不同之處的。

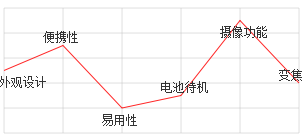

實現效果：

ajax讀取數據后使用jqchart顯示圖表的方法

我就對jqchart進行了重新編寫。

首先要解決的是不顯示x軸和y軸：

//各DIV作成

// 取消標題顯示

/*

this.titleBox//Title

=this.mkBoxElement('T',

this.op.titleLeft,this.op.titleTop

).appendTo(this.jQcanvasBox)

.css('width',this.op.width-this.op.titleLeft)

//fix for safari3 2007.12.4

.get(0);

*/

// 取消y軸數字顯示

/*

this.scaleYBox//Y軸スケール

=this.mkBoxElement('Y',

this.op.scaleYLeft,this.op.scaleYTop

).appendTo(this.jQcanvasBox).get(0);

*/

// 取消x軸分類顯示

/*

this.scaleXBox//X軸スケール

=this.mkBoxElement('X',

this.op.scaleXLeft,this.op.scaleXTop

).appendTo(this.jQcanvasBox).get(0);

*/

其次，對于拐點的文字，原來顯示是相應的data值，現在需要顯示的是對應的x軸名稱：

if( x <= op.width){

var dx=x-op.paddingL,dy=y-op.paddingT;

var dxx = i<=0 ? (dx+op.labelDataOffsetX - 5 + 'px'):( dx+op.labelDataOffsetX - 20 + 'px'); //坐標點x軸偏移

var dyy = i%2 ? (dy+op.labelDataOffsetY - 25 + 'px'):(dy+op.labelDataOffsetY - 5 + 'px'); //坐標點y軸偏移

it.wrtText(

//dx+op.labelDataOffsetX - 20 + 'px',

dxx,

//dy+op.labelDataOffsetY - 10 + 'px',

dyy,

//op.rows[i], // pre: 坐標點data值

op.txtpointers[i], // cychai:坐標點文字

op,

"#jQchart-data-D-"+op.id

).css('color',(op.data.length==1)?'#333':strokeStyle)

.css({"width":"100px","font-size":"12px"}); // cychai:樣式控制

使用默認的數據可以顯示出來了。接下來就是和開發的協作了。

我希望可以使用ajax異步獲取數據，然后在前臺顯示。

這里，我使用了一個示例頁面chartdata.html, 即需要的數據頁

[{labelX : ["外觀設計","便攜性","易用性","電池待機","攝像功能","變焦"],data :[[5,7,2,3,9,4]]}]

在前臺，我通過ajax請求該頁面，對返回的json數據進行處理，傳遞給chartSetting：

$(function(){

$.ajax({

url: "chartdata.html",

type: "GET",

success: function(cdata){

showDDChart(cdata);

}

});

function showDDChart(cdata){

var dd_chart = eval(cdata)[0];

var chartSetting={

config : {

title : "",

titleLeft: 70,

labelX :dd_chart.labelX,

//labelX :["外觀設計","便攜性","易用性","電池待機","攝像功能","變焦"],

scaleY : {min: 0,max:10,gap:2},

width: 300+25,

height: 125+50,

paddingL : 10,

paddingT : 10

},

//data: [[5,3,1,8,4,9]]

data :dd_chart.data

};

$('#canvasMyID').jQchart(chartSetting);

}

});

完整的html頁面：

<head>



<mce:script src="http://jsgt.org/lib/jquery/plugin/jqchart/sample/v003/lib/jquery-1.2.3.min.js" mce_src="http://jsgt.org/lib/jquery/plugin/jqchart/sample/v003/lib/jquery-1.2.3.min.js" type="text/javascript"></mce:script>

<mce:script src="jquery.jqchart.js" mce_src="jquery.jqchart.js" type="text/javascript" charset="utf-8"></mce:script>

</head><body>

<canvas id="canvasMyID" height="200"></canvas>

<mce:script type="text/javascript"></mce:script>

</body>

</html>
