高并發系統有三把利器：緩存、降級和限流；
限流的目的是通過對并發訪問/請求進行限速來保護系統，一旦達到限制速率則可以拒絕服務（定向到錯誤頁）、排隊等待（秒殺）、降級（返回兜底數據或默認數據）；
高并發系統常見的限流有：限制總并發數（數據庫連接池）、限制瞬時并發數（如nginx的limit_conn模塊，用來限制瞬時并發連接數）、限制時間窗口內的平均速率（nginx的limit_req模塊，用來限制每秒的平均速率）；
另外還可以根據網絡連接數、網絡流量、CPU或內存負載等來限流。
最簡單粗暴的限流算法就是計數器法了，而比較常用的有漏桶算法和令牌桶算法；
1.1計數器
計數器法是限流算法里最簡單也是最容易實現的一種算法。比如我們規定，對于A接口來說，我們1分鐘的訪問次數不能超過100個。
那么我們我們可以設置一個計數器counter，其有效時間為1分鐘（即每分鐘計數器會被重置為0），每當一個請求過來的時候，counter就加1，如果counter的值大于100，就說明請求數過多；
這個算法雖然簡單，但是有一個十分致命的問題，那就是臨界問題。
如下圖所示，在1:00前一刻到達100個請求，1:00計數器被重置，1:00后一刻又到達100個請求，顯然計數器不會超過100，所有請求都不會被攔截；
然而這一時間段內請求數已經達到200，遠超100。
1.2 漏桶算法

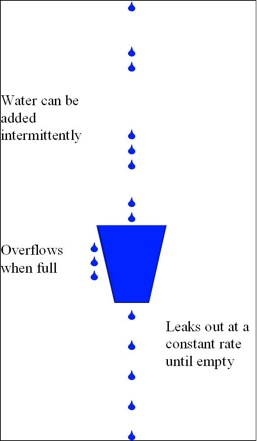

如下圖所示，有一個固定容量的漏桶，按照常量固定速率流出水滴；如果桶是空的，則不會流出水滴；流入到漏桶的水流速度是隨意的；如果流入的水超出了桶的容量，則流入的水會溢出（被丟棄）；
可以看到漏桶算法天生就限制了請求的速度，可以用于流量整形和限流控制；
1.3 令牌桶算法

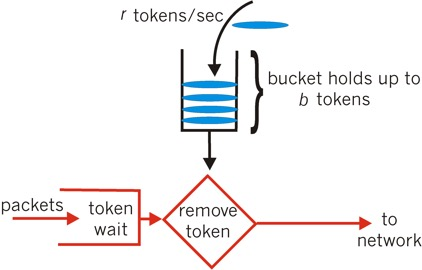

令牌桶是一個存放固定容量令牌的桶，按照固定速率r往桶里添加令牌；桶中最多存放b個令牌，當桶滿時，新添加的令牌被丟棄；
當一個請求達到時，會嘗試從桶中獲取令牌；如果有，則繼續處理請求；如果沒有則排隊等待或者直接丟棄；
可以發現，漏桶算法的流出速率恒定或者為0，而令牌桶算法的流出速率卻有可能大于r；
Nginx主要有兩種限流方式：按連接數限流(ngx_http_limit_conn_module)、按請求速率限流(ngx_http_limit_req_module)；
學習限流模塊之前還需要了解nginx對HTTP請求的處理過程，nginx事件處理流程等；
2.1HTTP請求處理過程
nginx將HTTP請求處理流程分為11個階段，絕大多數HTTP模塊都會將自己的handler添加到某個階段（其中有4個階段不能添加自定義handler），nginx處理HTTP請求時會挨個調用所有的handler；
typedef enum { NGX_HTTP_POST_READ_PHASE = 0, //目前只有realip模塊會注冊handler（nginx作為代理服務器時有用，后端以此獲取客戶端原始ip） NGX_HTTP_SERVER_REWRITE_PHASE, //server塊中配置了rewrite指令，重寫url NGX_HTTP_FIND_CONFIG_PHASE, //查找匹配location；不能自定義handler； NGX_HTTP_REWRITE_PHASE, //location塊中配置了rewrite指令，重寫url NGX_HTTP_POST_REWRITE_PHASE, //檢查是否發生了url重寫，如果有，重新回到FIND_CONFIG階段；不能自定義handler； NGX_HTTP_PREACCESS_PHASE, //訪問控制，限流模塊會注冊handler到此階段 NGX_HTTP_ACCESS_PHASE, //訪問權限控制 NGX_HTTP_POST_ACCESS_PHASE, //根據訪問權限控制階段做相應處理；不能自定義handler； NGX_HTTP_TRY_FILES_PHASE, //只有配置了try_files指令，才會有此階段；不能自定義handler； NGX_HTTP_CONTENT_PHASE, //內容產生階段，返回響應給客戶端 NGX_HTTP_LOG_PHASE //日志記錄} ngx_http_phases;nginx使用結構體ngx_module_s表示一個模塊，其中字段ctx，是一個指向模塊上下文結構體的指針；nginx的HTTP模塊上下文結構體如下所示（上下文結構體的字段都是一些函數指針）：
typedef struct { ngx_int_t (*preconfiguration)(ngx_conf_t *cf); ngx_int_t (*postconfiguration)(ngx_conf_t *cf); //此方法注冊handler到相應階段 void *(*create_main_conf)(ngx_conf_t *cf); //http塊中的主配置 char *(*init_main_conf)(ngx_conf_t *cf, void *conf); void *(*create_srv_conf)(ngx_conf_t *cf); //server配置 char *(*merge_srv_conf)(ngx_conf_t *cf, void *prev, void *conf); void *(*create_loc_conf)(ngx_conf_t *cf); //location配置 char *(*merge_loc_conf)(ngx_conf_t *cf, void *prev, void *conf);} ngx_http_module_t;以ngx_http_limit_req_module模塊為例，postconfiguration方法簡單實現如下：
static ngx_int_t ngx_http_limit_req_init(ngx_conf_t *cf){ h = ngx_array_push(&cmcf->phases[NGX_HTTP_PREACCESS_PHASE].handlers); *h = ngx_http_limit_req_handler; //ngx_http_limit_req_module模塊的限流方法；nginx處理HTTP請求時，都會調用此方法判斷應該繼續執行還是拒絕請求 return NGX_OK;}2.2 nginx事件處理簡單介紹
假設nginx使用的是epoll。
nginx需要將所有關心的fd注冊到epoll，添加方法生命如下：
static ngx_int_t ngx_epoll_add_event(ngx_event_t *ev, ngx_int_t event, ngx_uint_t flags);
方法第一個參數是ngx_event_t結構體指針，代表關心的一個讀或者寫事件；nginx為事件可能會設置一個超時定時器，從而能夠處理事件超時情況；定義如下：
struct ngx_event_s { ngx_event_handler_pt handler; //函數指針：事件的處理函數 ngx_rbtree_node_t timer; //超時定時器，存儲在紅黑樹中（節點的key即為事件的超時時間） unsigned timedout:1; //記錄事件是否超時 };一般都會循環調用epoll_wait監聽所有fd，處理發生的讀寫事件；epoll_wait是阻塞調用，最后一個參數timeout是超時時間，即最多阻塞timeout時間如果還是沒有事件發生，方法會返回；
nginx在設置超時時間timeout時，會從上面說的記錄超時定時器的紅黑樹中查找最近要到時的節點，以此作為epoll_wait的超時時間，如下面代碼所示；
ngx_msec_t ngx_event_find_timer(void){ node = ngx_rbtree_min(root, sentinel); timer = (ngx_msec_int_t) (node->key - ngx_current_msec); return (ngx_msec_t) (timer > 0 ? timer : 0);}同時nginx在每次循環的最后，會從紅黑樹中查看是否有事件已經過期，如果過期，標記timeout=1，并調用事件的handler；
void ngx_event_expire_timers(void){ for ( ;; ) { node = ngx_rbtree_min(root, sentinel); if ((ngx_msec_int_t) (node->key - ngx_current_msec) <= 0) { //當前事件已經超時 ev = (ngx_event_t *) ((char *) node - offsetof(ngx_event_t, timer)); ev->timedout = 1; ev->handler(ev); continue; } break; }}nginx就是通過上面的方法實現了socket事件的處理，定時事件的處理；
ngx_http_limit_req_module模塊解析
ngx_http_limit_req_module模塊是對請求進行限流，即限制某一時間段內用戶的請求速率；且使用的是令牌桶算法；
3.1配置指令
ngx_http_limit_req_module模塊提供一下配置指令，供用戶配置限流策略
//每個配置指令主要包含兩個字段：名稱，解析配置的處理方法static ngx_command_t ngx_http_limit_req_commands[] = { //一般用法：limit_req_zone $binary_remote_addr zone=one:10m rate=1r/s; //$binary_remote_addr表示遠程客戶端IP； //zone配置一個存儲空間（需要分配空間記錄每個客戶端的訪問速率，超時空間限制使用lru算法淘汰；注意此空間是在共享內存分配的，所有worker進程都能訪問） //rate表示限制速率，此例為1qps { ngx_string("limit_req_zone"), ngx_http_limit_req_zone, }, //用法：limit_req zone=one burst=5 nodelay; //zone指定使用哪一個共享空間 //超出此速率的請求是直接丟棄嗎？burst配置用于處理突發流量，表示最大排隊請求數目，當客戶端請求速率超過限流速率時，請求會排隊等待；而超出burst的才會被直接拒絕； //nodelay必須與burst一起使用；此時排隊等待的請求會被優先處理；否則假如這些請求依然按照限流速度處理，可能等到服務器處理完成后，客戶端早已超時 { ngx_string("limit_req"), ngx_http_limit_req, }, //當請求被限流時，日志記錄級別；用法：limit_req_log_level info | notice | warn | error; { ngx_string("limit_req_log_level"), ngx_conf_set_enum_slot, }, //當請求被限流時，給客戶端返回的狀態碼；用法：limit_req_status 503 { ngx_string("limit_req_status"), ngx_conf_set_num_slot, },};注意：$binary_remote_addr是nginx提供的變量，用戶在配置文件中可以直接使用；nginx還提供了許多變量，在ngx_http_variable.c文件中查找ngx_http_core_variables數組即可：
static ngx_http_variable_t ngx_http_core_variables[] = { { ngx_string("http_host"), NULL, ngx_http_variable_header, offsetof(ngx_http_request_t, headers_in.host), 0, 0 }, { ngx_string("http_user_agent"), NULL, ngx_http_variable_header, offsetof(ngx_http_request_t, headers_in.user_agent), 0, 0 }, …………}3.2源碼解析
ngx_http_limit_req_module在postconfiguration過程會注冊ngx_http_limit_req_handler方法到HTTP處理的NGX_HTTP_PREACCESS_PHASE階段；
ngx_http_limit_req_handler會執行漏桶算法，判斷是否超出配置的限流速率，從而進行丟棄或者排隊或者通過；
當用戶第一次請求時，會新增一條記錄（主要記錄訪問計數、訪問時間），以客戶端IP地址（配置$binary_remote_addr）的hash值作為key存儲在紅黑樹中（快速查找），同時存儲在LRU隊列中（存儲空間不夠時，淘汰記錄，每次都是從尾部刪除）；當用戶再次請求時，會從紅黑樹中查找這條記錄并更新，同時移動記錄到LRU隊列首部；
3.2.1數據結構

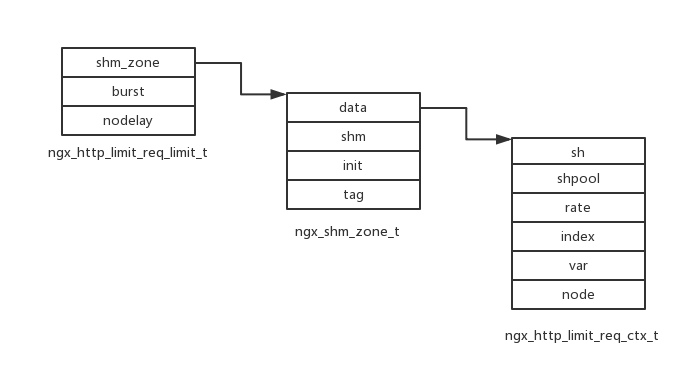

limit_req_zone配置限流算法所需的存儲空間（名稱及大?。?，限流速度，限流變量（客戶端IP等），結構如下：
typedef struct { ngx_http_limit_req_shctx_t *sh; ngx_slab_pool_t *shpool;//內存池 ngx_uint_t rate; //限流速度（qps乘以1000存儲） ngx_int_t index; //變量索引（nginx提供了一系列變量，用戶配置的限流變量索引） ngx_str_t var; //限流變量名稱 ngx_http_limit_req_node_t *node;} ngx_http_limit_req_ctx_t; //同時會初始化共享存儲空間struct ngx_shm_zone_s { void *data; //data指向ngx_http_limit_req_ctx_t結構 ngx_shm_t shm; //共享空間 ngx_shm_zone_init_pt init; //初始化方法函數指針 void *tag; //指向ngx_http_limit_req_module結構體};limit_req配置限流使用的存儲空間，排隊隊列大小，是否緊急處理，結構如下：
typedef struct { ngx_shm_zone_t *shm_zone; //共享存儲空間 ngx_uint_t burst; //隊列大小 ngx_uint_t nodelay; //有請求排隊時是否緊急處理，與burst配合使用（如果配置，則會緊急處理排隊請求，否則依然按照限流速度處理）} ngx_http_limit_req_limit_t;

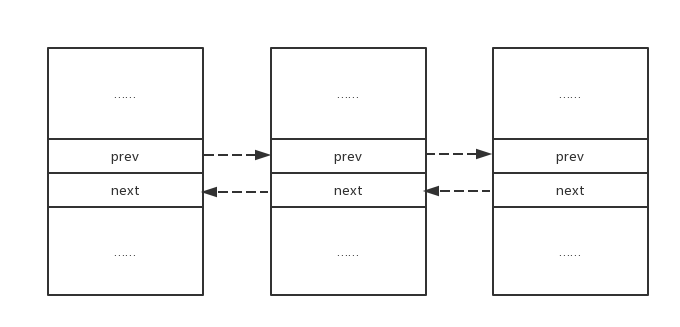

前面說過用戶訪問記錄會同時存儲在紅黑樹與LRU隊列中，結構如下：
//記錄結構體typedef struct { u_char color; u_char dummy; u_short len; //數據長度 ngx_queue_t queue; ngx_msec_t last; //上次訪問時間 ngx_uint_t excess; //當前剩余待處理的請求數（nginx用此實現令牌桶限流算法） ngx_uint_t count; //此類記錄請求的總數 u_char data[1];//數據內容（先按照key（hash值）查找，再比較數據內容是否相等）} ngx_http_limit_req_node_t; //紅黑樹節點，key為用戶配置限流變量的hash值；struct ngx_rbtree_node_s { ngx_rbtree_key_t key; ngx_rbtree_node_t *left; ngx_rbtree_node_t *right; ngx_rbtree_node_t *parent; u_char color; u_char data;}; typedef struct { ngx_rbtree_t rbtree; //紅黑樹 ngx_rbtree_node_t sentinel; //NIL節點 ngx_queue_t queue; //LRU隊列} ngx_http_limit_req_shctx_t; //隊列只有prev和next指針struct ngx_queue_s { ngx_queue_t *prev; ngx_queue_t *next;};思考1：ngx_http_limit_req_node_t記錄通過prev和next指針形成雙向鏈表，實現LRU隊列；最新訪問的節點總會被插入鏈表頭部，淘汰時從尾部刪除節點；
ngx_http_limit_req_ctx_t *ctx;ngx_queue_t *q; q = ngx_queue_last(&ctx->sh->queue); lr = ngx_queue_data(q, ngx_http_limit_req_node_t, queue);//此方法由ngx_queue_t獲取ngx_http_limit_req_node_t結構首地址，實現如下： #define ngx_queue_data(q, type, link) (type *) ((u_char *) q - offsetof(type, link)) //queue字段地址減去其在結構體中偏移，為結構體首地址
思考2：限流算法首先使用key查找紅黑樹節點，從而找到對應的記錄，紅黑樹節點如何與記錄ngx_http_limit_req_node_t結構關聯起來呢？在ngx_http_limit_req_module模塊可以找到以代碼：
size = offsetof(ngx_rbtree_node_t, color) //新建記錄分配內存，計算所需空間大小 + offsetof(ngx_http_limit_req_node_t, data) + len; node = ngx_slab_alloc_locked(ctx->shpool, size); node->key = hash; lr = (ngx_http_limit_req_node_t *) &node->color; //color為u_char類型，為什么能強制轉換為ngx_http_limit_req_node_t指針類型呢？ lr->len = (u_char) len;lr->excess = 0; ngx_memcpy(lr->data, data, len); ngx_rbtree_insert(&ctx->sh->rbtree, node); ngx_queue_insert_head(&ctx->sh->queue, &lr->queue);
通過分析上面代碼，ngx_rbtree_node_s結構體的color與data字段其實是無意義的，結構體的生命形式與最終存儲形式是不同的，nginx最終使用以下存儲形式存儲每條記錄；
3.2.2限流算法
上面提到在postconfiguration過程會注冊ngx_http_limit_req_handler方法到HTTP處理的NGX_HTTP_PREACCESS_PHASE階段；
因此在處理HTTP請求時，會執行ngx_http_limit_req_handler方法判斷是否需要限流；
3.2.2.1漏桶算法實現
用戶可能同時配置若干限流，因此對于HTTP請求，nginx需要遍歷所有限流策略，判斷是否需要限流；
ngx_http_limit_req_lookup方法實現了漏桶算法，方法返回3種結果：
//limit，限流策略；hash，記錄key的hash值；data，記錄key的數據內容；len，記錄key的數據長度；ep，待處理請求數目；account，是否是最后一條限流策略static ngx_int_t ngx_http_limit_req_lookup(ngx_http_limit_req_limit_t *limit, ngx_uint_t hash, u_char *data, size_t len, ngx_uint_t *ep, ngx_uint_t account){ //紅黑樹查找指定界定 while (node != sentinel) { if (hash < node->key) { node = node->left; continue; } if (hash > node->key) { node = node->right; continue; } //hash值相等，比較數據是否相等 lr = (ngx_http_limit_req_node_t *) &node->color; rc = ngx_memn2cmp(data, lr->data, len, (size_t) lr->len); //查找到 if (rc == 0) { ngx_queue_remove(&lr->queue); ngx_queue_insert_head(&ctx->sh->queue, &lr->queue); //將記錄移動到LRU隊列頭部 ms = (ngx_msec_int_t) (now - lr->last); //當前時間減去上次訪問時間 excess = lr->excess - ctx->rate * ngx_abs(ms) / 1000 + 1000; //待處理請求書-限流速率*時間段+1個請求（速率，請求數等都乘以1000了） if (excess < 0) { excess = 0; } *ep = excess; //待處理數目超過burst（等待隊列大?。?，返回NGX_BUSY拒絕請求（沒有配置burst時，值為0） if ((ngx_uint_t) excess > limit->burst) { return NGX_BUSY; } if (account) { //如果是最后一條限流策略，則更新上次訪問時間，待處理請求數目，返回NGX_OK lr->excess = excess; lr->last = now; return NGX_OK; } //訪問次數遞增 lr->count++; ctx->node = lr; return NGX_AGAIN; //非最后一條限流策略，返回NGX_AGAIN，繼續校驗下一條限流策略 } node = (rc < 0) ? node->left : node->right; } //假如沒有查找到節點，需要新建一條記錄 *ep = 0; //存儲空間大小計算方法參照3.2.1節數據結構 size = offsetof(ngx_rbtree_node_t, color) + offsetof(ngx_http_limit_req_node_t, data) + len; //嘗試淘汰記錄（LRU） ngx_http_limit_req_expire(ctx, 1); node = ngx_slab_alloc_locked(ctx->shpool, size);//分配空間 if (node == NULL) { //空間不足，分配失敗 ngx_http_limit_req_expire(ctx, 0); //強制淘汰記錄 node = ngx_slab_alloc_locked(ctx->shpool, size); //分配空間 if (node == NULL) { //分配失敗，返回NGX_ERROR return NGX_ERROR; } } node->key = hash; //賦值 lr = (ngx_http_limit_req_node_t *) &node->color; lr->len = (u_char) len; lr->excess = 0; ngx_memcpy(lr->data, data, len); ngx_rbtree_insert(&ctx->sh->rbtree, node); //插入記錄到紅黑樹與LRU隊列 ngx_queue_insert_head(&ctx->sh->queue, &lr->queue); if (account) { //如果是最后一條限流策略，則更新上次訪問時間，待處理請求數目，返回NGX_OK lr->last = now; lr->count = 0; return NGX_OK; } lr->last = 0; lr->count = 1; ctx->node = lr; return NGX_AGAIN; //非最后一條限流策略，返回NGX_AGAIN，繼續校驗下一條限流策略 }舉個例子，假如burst配置為0，待處理請求數初始為excess；令牌產生周期為T；如下圖所示
3.2.2.2LRU淘汰策略
上一節叩痛算法中，會執行ngx_http_limit_req_expire淘汰一條記錄，每次都是從LRU隊列末尾刪除；
第二個參數n，當n==0時，強制刪除末尾一條記錄，之后再嘗試刪除一條或兩條記錄；n==1時，會嘗試刪除一條或兩條記錄；代碼實現如下：
static void ngx_http_limit_req_expire(ngx_http_limit_req_ctx_t *ctx, ngx_uint_t n){ //最多刪除3條記錄 while (n < 3) { //尾部節點 q = ngx_queue_last(&ctx->sh->queue); //獲取記錄 lr = ngx_queue_data(q, ngx_http_limit_req_node_t, queue); //注意：當為0時，無法進入if代碼塊，因此一定會刪除尾部節點；當n不為0時，進入if代碼塊，校驗是否可以刪除 if (n++ != 0) { ms = (ngx_msec_int_t) (now - lr->last); ms = ngx_abs(ms); //短時間內被訪問，不能刪除，直接返回 if (ms < 60000) { return; } //有待處理請求，不能刪除，直接返回 excess = lr->excess - ctx->rate * ms / 1000; if (excess > 0) { return; } } //刪除 ngx_queue_remove(q); node = (ngx_rbtree_node_t *) ((u_char *) lr - offsetof(ngx_rbtree_node_t, color)); ngx_rbtree_delete(&ctx->sh->rbtree, node); ngx_slab_free_locked(ctx->shpool, node); }}3.2.2.3 burst實現
burst是為了應對突發流量的，偶然間的突發流量到達時，應該允許服務端多處理一些請求才行；
當burst為0時，請求只要超出限流速率就會被拒絕；當burst大于0時，超出限流速率的請求會被排隊等待 處理，而不是直接拒絕；
排隊過程如何實現？而且nginx還需要定時去處理排隊中的請求；
2.2小節提到事件都有一個定時器，nginx是通過事件與定時器配合實現請求的排隊與定時處理；
ngx_http_limit_req_handler方法有下面的代碼：
//計算當前請求還需要排隊多久才能處理delay = ngx_http_limit_req_account(limits, n, &excess, &limit);//添加可讀事件if (ngx_handle_read_event(r->connection->read, 0) != NGX_OK) { return NGX_HTTP_INTERNAL_SERVER_ERROR;}r->read_event_handler = ngx_http_test_reading;r->write_event_handler = ngx_http_limit_req_delay; //可寫事件處理函數ngx_add_timer(r->connection->write, delay); //可寫事件添加定時器（超時之前是不能往客戶端返回的）計算delay的方法很簡單，就是遍歷所有的限流策略，計算處理完所有待處理請求需要的時間，返回最大值；
if (limits[n].nodelay) { //配置了nodelay時，請求不會被延時處理，delay為0 continue;} delay = excess * 1000 / ctx->rate; if (delay > max_delay) { max_delay = delay; *ep = excess; *limit = &limits[n];}簡單看看可寫事件處理函數ngx_http_limit_req_delay的實現
static void ngx_http_limit_req_delay(ngx_http_request_t *r){ wev = r->connection->write; if (!wev->timedout) { //沒有超時不會處理 if (ngx_handle_write_event(wev, 0) != NGX_OK) { ngx_http_finalize_request(r, NGX_HTTP_INTERNAL_SERVER_ERROR); } return; } wev->timedout = 0; r->read_event_handler = ngx_http_block_reading; r->write_event_handler = ngx_http_core_run_phases; ngx_http_core_run_phases(r); //超時了，繼續處理HTTP請求}4.1測試普通限流
1）配置nginx限流速率為1qps，針對客戶端IP地址限流（返回狀態碼默認為503），如下：
http{ limit_req_zone $binary_remote_addr zone=test:10m rate=1r/s; server { listen 80; server_name localhost; location / { limit_req zone=test; root html; index index.html index.htm; }}2）連續并發發起若干請求；3）查看服務端access日志，可以看到22秒連續到達3個請求，只處理1個請求；23秒到達兩個請求，第一個請求處理，第二個請求被拒絕
xx.xx.xx.xxx - - [22/Sep/2018:23:33:22 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:33:22 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:33:22 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:33:23 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:33:23 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
4.2測試burst
1）限速1qps時，超過請求會被直接拒絕，為了應對突發流量，應該允許請求被排隊處理；因此配置burst=5，即最多允許5個請求排隊等待處理；
http{ limit_req_zone $binary_remote_addr zone=test:10m rate=1r/s; server { listen 80; server_name localhost; location / { limit_req zone=test burst=5; root html; index index.html index.htm; }}2）使用ab并發發起10個請求，ab -n 10 -c 10 http://xxxxx；
3）查看服務端access日志；根據日志顯示第一個請求被處理，2到5四個請求拒絕，6到10五個請求被處理；為什么會是這樣的結果呢？
查看ngx_http_log_module，注冊handler到NGX_HTTP_LOG_PHASE階段（HTTP請求處理最后一個階段）；
因此實際情況應該是這樣的：10個請求同時到達，第一個請求到達直接被處理，第2到6個請求到達，排隊延遲處理（每秒處理一個）；第7到10個請求被直接拒絕，因此先打印access日志；
第2到6個請求米誒秒處理一個，處理完成打印access日志，即49到53秒每秒處理一個；
xx.xx.xx.xxx - - [22/Sep/2018:23:41:48 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:41:48 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:41:48 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:41:48 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:41:48 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:41:49 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:41:50 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:41:51 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:41:52 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [22/Sep/2018:23:41:53 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
4）ab統計的響應時間見下面，最小響應時間87ms，最大響應時間5128ms，平均響應時間為1609ms：
min mean[+/-sd] median maxConnect: 41 44 1.7 44 46Processing: 46 1566 1916.6 1093 5084Waiting: 46 1565 1916.7 1092 5084Total: 87 1609 1916.2 1135 5128
4.3測試nodelay
1）4.2顯示，配置burst后，雖然突發請求會被排隊處理，但是響應時間過長，客戶端可能早已超時；因此添加配置nodelay，使得nginx緊急處理等待請求，以減小響應時間：
http{ limit_req_zone $binary_remote_addr zone=test:10m rate=1r/s; server { listen 80; server_name localhost; location / { limit_req zone=test burst=5 nodelay; root html; index index.html index.htm; }}2）使用ab并發發起10個請求，ab -n 10 -c 10 http://xxxx/；
3）查看服務端access日志；第一個請求直接處理，第2到6個五個請求排隊處理（配置nodelay，nginx緊急處理），第7到10四個請求被拒絕
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 200 612 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
xx.xx.xx.xxx - - [23/Sep/2018:00:04:47 +0800] "GET / HTTP/1.0" 503 537 "-" "ApacheBench/2.3"
4）ab統計的響應時間見下面，最小響應時間85ms，最大響應時間92ms，平均響應時間為88ms：
min mean[+/-sd] median maxConnect: 42 43 0.5 43 43Processing: 43 46 2.4 47 49Waiting: 42 45 2.5 46 49Total: 85 88 2.8 90 92
本文首先分析常用限流算法（漏桶算法與令牌桶算法），并簡單介紹nginx處理HTTP請求的過程，nginx定時事件實現；然后詳細分析ngx_http_limit_req_module模塊的基本數據結構，及其限流過程；并以實例幫助讀者體會nginx限流的配置及結果。至于另一個模塊ngx_http_limit_conn_module是針對鏈接數的限流，比較容易理解，在此就不做詳細介紹。
