0. 前言
這段時間在搭建一個IPCamera項目服務器。視頻點對點通話，客戶端會查看設備端的音視頻實時流。為了省流量，是通過P2P進行穿透。但是由于NAT設備的原因和IPV4的枯竭。有些設備是無法進行點對點傳輸實時流。所以需要進行服務器轉發。這里為了快速實現原型，同時參考現在主流的流媒體協議。發現很多使用的是RTMP協議。
下圖是總體設計圖，為了整合多平臺，會自建RTMP流媒體服務器和使用云廠商SaaS的RTMP流媒體服務。但是由于有時候會傳輸一些非流媒體數據，需要傳輸一些二進制文件，所以會需要自定義媒體轉發服務。
以下是我實際項目中，用到的架構實現流程圖。
1. 客戶端A無法進行P2P穿透，請求業務服務器要進行轉發。 2. 業務服務器根據客戶端A，請求類型，返回對應的轉發服務器地址和對應的房間號RoomID/Token等信息 3. 上述請求類型，可以是請求自建RTMP流媒體服務，購買于云廠商RTMP流媒體服務或者自定義協議媒體轉發服務 4. 客戶端A得到業務服務器返回的媒體服務器地址和RoomID/Token 5. 通過信令服務器或者M(jìn)QTT服務器，把對應的媒體服務器地址和RoomID/Token告訴另一端客戶端B 6. 客戶端A和客戶端B同時進入相同房間Room，客戶端A進行推流，客戶端B進行拉流 7. 其他媒體信息，如編解碼格式，清晰度，播放，暫停，拍照等命令，通過上述信令或MQTT服務器進行命令控制
1. 編譯Nginx
RTMP流媒體服務器，現成的開源方案有很多，有SRS，Red5，wowoza，F(xiàn)MS等，我這里使用的是Nginx的rtmp插件實現實時流轉發。
下載 nginx-rtmp-module https://github.com/arut/nginx-rtmp-module
重新編譯nginx
--prefix=/opt/nginx --with-stream --with-http_ssl_module --with-stream_ssl_module --with-debug --add-module=../nginx-rtmp-module
2. 配置Nginx.conf
基本的nginx配置，這里就不進行介紹了，需要了解的可以參考我其他博客，里面有介紹。這里只介紹rtmp段的定義。
rtmp{ server{ listen 8081; access_log logs/rtmp_access.log; on_connect http://127.0.0.1:8080/v1/rtmp/on_connect; application rtmp { live on; notify_method get; on_play http://127.0.0.1:8080/v1/rtmp/on_play; on_publish http://127.0.0.1:8080/v1/rtmp/on_publish; on_done http://127.0.0.1:8080/v1/rtmp/on_done; on_play_done http://127.0.0.1:8080/v1/rtmp/on_play_done; on_publish_done http://127.0.0.1:8080/v1/rtmp/on_publish_done; on_record_done http://127.0.0.1:8080/v1/rtmp/on_record_done; on_update http://127.0.0.1:8080/v1/rtmp/on_update; notify_update_timeout 10s; } application vod { play /opt/openresty/video; } }}3. HTTP異步通知回調
Nginx-rtmp-module插件實現了針對RTMP協議的一些命令做了事件通知。這里我通過一個簡單的SpringBoot項目，快速搭建一個HTTP服務來接收RTMP的回調。
package com.wunaozai.rtmp.notify.controller;import javax.servlet.http.HttpServletRequest;import org.springframework.web.bind.annotation.GetMapping;import org.springframework.web.bind.annotation.RequestMapping;import org.springframework.web.bind.annotation.RestController;@RestController@RequestMapping(value="/v1/rtmp/")public class RTMPNotifyController { @GetMapping(value="/on_connect") public String onConnect(HttpServletRequest request){ debug(request, "on_connect"); return "on_connect"; } @GetMapping(value="/on_play") public String onPlay(HttpServletRequest request){ debug(request, "on_play"); return "on_play"; } @GetMapping(value="/on_publish") public String onPublish(HttpServletRequest request){ debug(request, "on_publish"); return "on_publish"; } @GetMapping(value="/on_done") public String onDone(HttpServletRequest request){ debug(request, "on_done"); return "on_done"; } @GetMapping(value="/on_play_done") public String onPlayDone(HttpServletRequest request){ debug(request, "on_play_done"); return "on_play_done"; } @GetMapping(value="/on_publish_done") public String onPublishDone(HttpServletRequest request){ debug(request, "on_publish_done"); return "on_publish_done"; } @GetMapping(value="/on_record_done") public String onRecordDone(HttpServletRequest request){ debug(request, "on_record_done"); return "on_record_done"; } @GetMapping(value="/on_update") public String onUpdate(HttpServletRequest request){ debug(request, "on_update"); return "on_update"; } private String debug(HttpServletRequest request, String action){ String str = action + ": " + request.getRequestURI() + " " + request.getQueryString(); System.out.println(str); return str; }}4. 運行效果
(1) 啟動nginx和SpringBoot
(2) 以下是SpringBoot打印信息(各位可以簡單分析一下這些日志的)
on_connect: /v1/rtmp/on_connect app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178269841&call=connecton_publish: /v1/rtmp/on_publish app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=541&call=publish&name=room&type=liveon_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=541&call=update_publish&time=10×tamp=3999&name=roomon_done: /v1/rtmp/on_done app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=541&call=done&name=roomon_publish_done: /v1/rtmp/on_publish_done app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=541&call=publish_done&name=roomon_connect: /v1/rtmp/on_connect app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178305623&call=connecton_publish: /v1/rtmp/on_publish app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=publish&name=room&type=liveon_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=10×tamp=7296&name=roomon_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=20×tamp=17248&name=roomon_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=30×tamp=27328&name=roomon_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=40×tamp=37280&name=roomon_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=50×tamp=47296&name=roomon_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=60×tamp=57312&name=roomon_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=70×tamp=67264&name=roomon_connect: /v1/rtmp/on_connect app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178380351&call=connecton_play: /v1/rtmp/on_play app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=557&call=play&name=room&start=4294966296&duration=0&reset=0&pass=12345on_play_done: /v1/rtmp/on_play_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=557&call=play_done&name=room&pass=12345on_done: /v1/rtmp/on_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=557&call=done&name=room&pass=12345on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=80×tamp=77344&name=roomon_connect: /v1/rtmp/on_connect app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178388202&call=connecton_play: /v1/rtmp/on_play app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=563&call=play&name=room&start=4294966296&duration=0&reset=0&pass=12345on_done: /v1/rtmp/on_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=563&call=done&name=room&pass=12345on_play_done: /v1/rtmp/on_play_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=563&call=play_done&name=room&pass=12345on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=90×tamp=87360&name=roomon_connect: /v1/rtmp/on_connect app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178396146&call=connecton_play: /v1/rtmp/on_play app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=569&call=play&name=room&start=4294966296&duration=0&reset=0&pass=12345on_done: /v1/rtmp/on_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=569&call=done&name=room&pass=12345on_play_done: /v1/rtmp/on_play_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=569&call=play_done&name=room&pass=12345on_connect: /v1/rtmp/on_connect app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&epoch=178403666&call=connecton_play: /v1/rtmp/on_play app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=574&call=play&name=room&start=4294966296&duration=0&reset=0&pass=12345on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=100×tamp=97311&name=roomon_update: /v1/rtmp/on_update app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=574&call=update_play&time=10×tamp=105504&name=room&pass=12345on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=110×tamp=107199&name=roomon_done: /v1/rtmp/on_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=574&call=done&name=room&pass=12345on_play_done: /v1/rtmp/on_play_done app=rtmp&flashver=&swfurl=&tcurl=rtmp://rtmp.wunaozai.com:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=574&call=play_done&name=room&pass=12345on_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=120×tamp=117344&name=roomon_update: /v1/rtmp/on_update app=rtmp&flashver=FMLE/3.0%20(compatible%3B%20FMSc/1.0)&swfurl=&tcurl=rtmp://120.24.210.62:8081/rtmp&pageurl=&addr=113.74.127.195&clientid=547&call=update_publish&time=130×tamp=122815&name=room

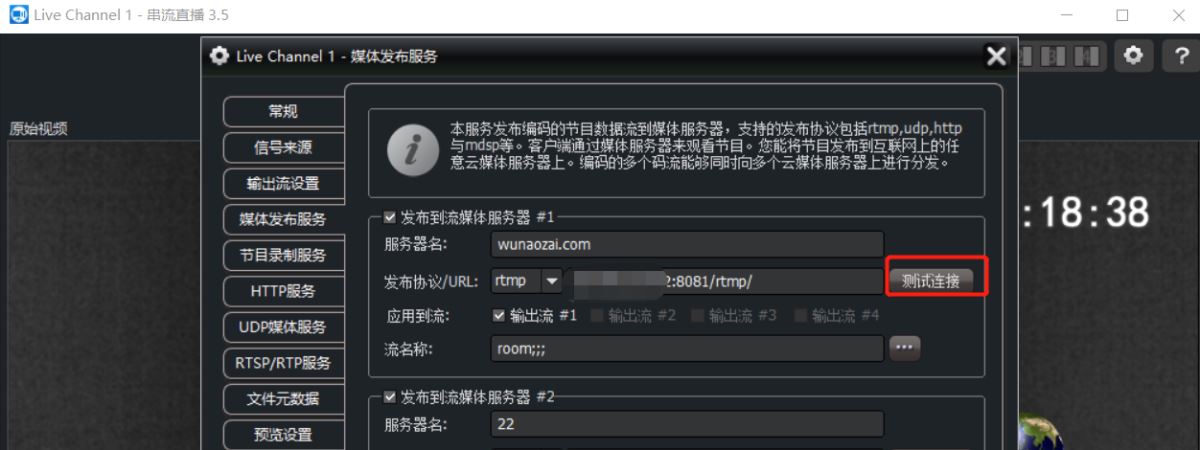

(3) 客戶端進行推流，這里的推流軟件，我是使用這個 http://www.iavcast.com/html/ruanjian/iavcast.html

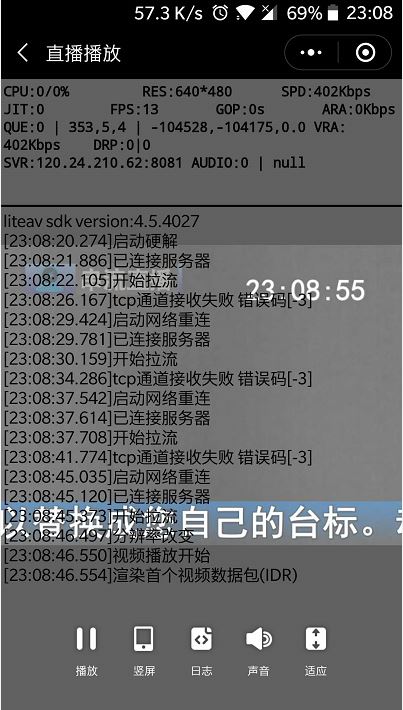

(4) 移動端，我使用微信小程序里的 騰訊視頻云 這個小程序里面有RTMP測試
(5) nginx-rtmp 日志
1 113.74.127.195 [05/Aug/2018:16:18:08 +0800] PUBLISH "rtmp" "room" "" - 2646572 687 "" "FMLE/3.0 (compatible; FMSc/1.0)" (1m 46s) 2 113.74.127.195 [05/Aug/2018:16:19:49 +0800] PLAY "rtmp" "room" "pass=12345" - 413 542 "" "" (4s) 3 113.74.127.195 [05/Aug/2018:16:19:57 +0800] PLAY "rtmp" "room" "pass=12345" - 413 542 "" "" (4s) 4 113.74.127.195 [05/Aug/2018:16:20:05 +0800] PLAY "rtmp" "room" "pass=12345" - 413 542 "" "" (4s) 5 113.74.127.195 [05/Aug/2018:16:20:13 +0800] PLAY "rtmp" "room" "pass=12345" - 413 542 "" "" (4s) 6 113.74.127.195 [05/Aug/2018:16:30:39 +0800] PLAY "rtmp" "room" "pass=12345" - 413 871 "" "" (4s) 7 113.74.127.195 [05/Aug/2018:16:30:54 +0800] PLAY "rtmp" "room" "pass=12345" - 413 647163 "" "" (12s) 8 113.74.127.195 [05/Aug/2018:16:31:08 +0800] PUBLISH "rtmp" "room" "" - 4961955 409 "" "FMLE/3.0 (compatible; FMSc/1.0)" (1m 30s) 9 113.74.127.195 [05/Aug/2018:23:06:47 +0800] PUBLISH "rtmp" "room" "" - 425763 529 "" "FMLE/3.0 (compatible; FMSc/1.0)" (13s)10 113.74.127.195 [05/Aug/2018:23:08:29 +0800] PLAY "rtmp" "room" "pass=12345" - 413 871 "" "" (4s)11 113.74.127.195 [05/Aug/2018:23:08:37 +0800] PLAY "rtmp" "room" "pass=12345" - 413 871 "" "" (4s)12 113.74.127.195 [05/Aug/2018:23:08:45 +0800] PLAY "rtmp" "room" "pass=12345" - 413 871 "" "" (4s)13 113.74.127.195 [05/Aug/2018:23:09:05 +0800] PLAY "rtmp" "room" "pass=12345" - 413 926026 "" "" (17s)14 113.74.127.195 [05/Aug/2018:23:09:30 +0800] PUBLISH "rtmp" "room" "" - 7061016 409 "" "FMLE/3.0 (compatible; FMSc/1.0)" (2m 20s)
5. RTMP鑒權方式
一般商用的話，為了防止被其他人使用和安全性考慮，所以需要對RTMP進行鑒權處理。鑒權如果有特殊性的，可以通過修改nginx-rtmp-module的源代碼，然后進行修改，其實就是增加個auth函數，這個函數可以查詢數據庫之類的，然后決定返回0成功還是-1表示失敗。
除了上面說到的方式，還可以通過簡單的方式，就是上面提到的HTTP回調。如果HTTP回調返回的HTTP狀態碼是2xx的，表示成功。如果是返回5xx的狀態碼，那么表示失敗。那樣的話，服務器就是斷開RTMP連接。
就是在 rtmp://rtmp.wunaozai.com/rtmp_live/room?username=username&password=password
至于實現，這里暫時還沒有，其實就是在SpringBoot項目中對每個請求，判斷一下參數即可。如果后面有機會就詳細寫一下，關聯Redis數據庫，實現房間號功能。但是可能不會寫了，因?yàn)閷?shí)際上不難。就是整個流程跑通還是比較多代碼要寫的，在博客里貼太多代碼有點不好。博客最主要的還是提供思路。實際實現就應該在項目中實現了。
6. 其他
這里是一些配置說明和示例
Application 創建一個RTMP應用，這里有點區別于http的locationTimeout 60s stocket超時，可以配合keepalive和ping值來實現不讓服務器端長期處于監聽連接客戶端狀態，實現快速關掉socketPing 3mping_timeout 30sRTMP ping用于檢查活動連接的協議。發送一個特殊的包遠程連接，在ping_timeout指定時間內期待一個回復，如果沒有收到回復，連接斷開max_streams 32設置RTMP流的最大數目，單一流數據最大限制，一般默認的32就可以了ack_window 5000000設置RTMP窗口的大小chunk_size 4096數據塊大小 設置值越大CPU負載就越小max_queue最大隊列數，一般默認即可max_message 1M輸入數據消息的最大大小。所有輸入數據消息都會保存在內存中，等待完成流媒體轉發。在理論上傳入的消息可以是非常大，對服務器穩定性影響較大，所以一般默認即可。out_queueout_corkBuflen 5s設置默認緩沖區長度。通常客戶端發送播放前RTMP set_buflen命令并重置該設置訪問控制AccessAllow/deny允許來自指定地址或者所有地址發布/播放Allow public 127.0.0.1Deny publish all;Allow play 192.168.0.0/24Deny play all;Exec命令Exce exec_options on;啟動一些exec指令選項，通過一些exec事件來干預整個RTMP流可以仔細一些外部編解碼功能Exec ffmpeg -i rtmp://localhost?src/$name -vcodec libx264 -vprofile baseline -g 10 -s 300x200 -acodec libfaac -ar 44100 -ac 1 -f flv rtmp://localhost/hls/$name 2>> /var/log/ffmpeg-$name.log;Exce_statc 類似exce，屬于靜態命令，不支持傳遞上下文參數Exec_kill_signal term;Exec_kill_signal user1;Exec_kill_signal 3;Exec_pull Exec_pushExec_publish指定與參數外部命令要在發布事件執行。Exec_play指定與要在打開事件執行外部命令Exec_play_done指定要在打開完成事件執行外部命令Exec_publish_doneExec_record_done例子exec_play bash -c “echo $addr $pageurl >> /tmp/clients”Exec_publish base -c “echo $addr $flashver >> /tmp/publishers”轉錄Exec_record_done ffmpeg -y -i $path -acodec libmp31ame -ar 44100 -ac 1 -vcodec libx264 $dirname/$basename.mp4Live 模式Live on切換直播模式，即一對多廣播Meta on/copy/off奇幻發送元數據到客戶端 默認onInterleave on/off切換交叉模式。在該模式下，音視頻會在同一個RTMPchunk流中傳輸。默認為offwait_key on|off使視頻流從一個關鍵幀開始，默認為offwait_video on|off在一個視頻幀發送前禁用音頻。默認off通過wait_key/wait_video進行組合以使客戶端可以收到具有所有其他數據的視頻關鍵幀。但這樣會增加連接延遲。不過可以通過編解碼器中調整關鍵幀間隔來減少延遲。Publish_notify on發送NetStream.Publish.Start和NetStream.Publish.Stop給用戶，默認offDrop_idle_publisher 10s終止指定時間內閑置（沒有音頻、視頻）的發布連接，默認為off。注意這個僅僅對于發布模式的連接起作用（發送publish命令之后）Sync 10ms同步音視頻流。如果用戶帶寬不足以接收發布率，服務器會丟棄一些幀。這將導致同步問題。當時間戳差超過sync指定值，將會發送一個絕對幀來解決這個問題，默認為300msPlay_restart off使nginx-rtmp能夠在發布啟動或者停止時發送NetStream.Play.Start 和 NetStrem.Play.Stop到每個用戶。如果關閉的話，那么每個用戶就只能在回放的開始結束時收到該通知了。默認為onRecord 模式Record off|all|audio|video|keyframes|manual切換錄制模式，流可以被記錄到flv文件Off 不錄制All 錄制音頻和視頻AudioVideoKeyframes 只錄制關鍵視頻幀Manual 不自動啟動錄制，使用控制接口來進行啟動和停止Record_path /tmp/rec指定錄制的flv文件存放目錄Record_suffix -%d-%b-%y-%T.flv錄制后綴strftime格式Record_unique on|off是否添加時間戳到錄制文件，防止文件被覆蓋，默認offrecord_append on|off切換文件附加模式。開啟后，錄制時將新數據附加到舊文件后面。默認offrecord_lock on|off鎖定文件，調用系統的fcntlrecord_max_size 128K設置錄制文件的最大值Record_max_frames 2設置每個錄制文件的視頻幀最大數量Record_interval 1s/15m在這個指令指定的時間之后重啟錄制。默認off設置為0表示錄制中無延遲。如果record_unique為off時所有的記錄都會被寫到同一個文件中。否則就會以時間戳區分在不同文件Record_notify on|off奇幻當定義錄制啟動或者停止文件時發送NetStream.Record.Start和NetStream.Record.Stop狀態信息onStatus到發布者。應用Application rtmp{Live on;Record all;Record_path /var/rec;Recorder audio{Record audio;Record_suffix .audio.flv;}Recorder chunked{Record all;Record_interval 15s;Record_path /var/rec/chunked;}}創建錄制塊?？梢栽趩蝹€(gè)application中創建多個記錄 。VOD媒體Play dir|http://loc 播放指定目錄或者HTTP地址的flv或者mp4文件。注意HTTP播放是要在整個文件下載完后才開始播放。同一個play可以播放多個視頻地址(用于負載)。MP4格式要在編解碼都被RTMP支持才可以播放。一般常見的就是H264/AACApplication vod{Play /var/flvs;}Application vod_http{Play http://localhost/vod;}Play_temp_path /www設置遠程VOD文件完全下載之后復制于play_temp_path之后的路徑?？罩档脑捊么斯δ?。Play_local_path dir在播放前設置遠程存儲VOD文件路徑，默認/tmpPlay_local_path /tmp/videos;Paly /tmp/videos http://localhost/videos表示播放視頻，先播放本地緩存，如果沒有的話，從localhost/videos下載到本地/tmp/videos后，在進行播放Relay模式Pull url [key=value]創建pull中繼。主要是從遠程服務器拉取流媒體。并進行重新發布。Url語法 [rtmp://]host[:port][/app[/playpath]] 如果application找不到那么將會使用本地application名，如果找不到playpath那么久用當前流名稱。參數如下(使用Key=Value方式)app 明確application名Name 捆綁到relay的bending流名稱。如果為空，那么會使用application中所有本地流tcUrlpageUrlswfUrlflashVerplayPathLiveStartStopStaticPull rtmp://cdn.example.com/main/ch?id=1234 name=channel;Push url [key=value]與pull類似，只是push推送發布流到遠程服務器。Push_reconnect 1s在斷開連接后，在push重新連接錢等待的時間，默認3秒Session_relay on;切換會話relay模式。在這種情況下關閉時relay銷毀。Notify 模式這個功能主要是提供HTTP回調。當發送一些連接操作是，一個HTTP請求異步發送。命令處理會被暫停掛起，知道它返回結果代碼。當HTTP返回2xx成功狀態碼時，RTMP會話繼續。3xx狀態碼會使RTMP重定向到另一個從HTTP返回頭獲取到的application，否則連接丟失。其他狀態碼，連接斷開。目前用來做簡單的鑒權。On_connect url設置HTTP連接回調。當客戶分發連接命令時。例子：On_connect http://localhost/my_auth;Location /on_connect{If($arg_flashver != “my_secret_flashver”){Rewrite ^.*$ fallback?permanent;}}On_play url設置HTTP播放回調。分發客戶分發播放命令時。http {Location /redirect {Rewrite ^.*$ newname?permanent;}}Rtmp{Application myqpp{Live on;On_play http://localhost/redirect;}}On_publishOn_dooneOn_play_doneOn_publish_doneOn_record_doneOn_updateNotify_update_timeout設置on_update回調時間Notify_update_strict on|offNotify_relay_redirect onNotify_method get設置HTTP方法通知，默認是application/x-www-form-urlencodeed 的POST內容類型。有時候可能會需要GET方法，在nginx的http{}部分處理調用。在這種情況下可以使用arg_*變量去訪問參數。例如如果是method為get時Location /on_play{If($arg_pageUrl ~* localhost){Return 200;}Return 500;}HLS 模式Hls on|off使application 切換HLS協議直播Hls_path /tmp/hls;設置HLS播放列表和分段目錄。這一目錄必須在nginx啟動前就已經存在。Hls_fragment 15s;設置HLS分段長度，默認5秒，這個跟直播延遲有比較大的影響Hls_playlist_length 20m;設置HLS播放列表長度，默認30秒。這個跟直播緩存有關。Hls_sync time設置HLS時間戳同步閾值。默認2ms。這個功能防止由低分辨率RTMP(1KHz)轉換到高分辨率MPEG-TS(90KHz)之后出現的噪音。Hls_continuous on|off切換HLS連續模式，默認off。Hls_nested on|off切換HLS嵌套模式。默認off。Hls_cleanup on|off;切換HLS清理。默認onAccessLog日志Access_log off|path [format_name]Log_format new_format ‘$remote_addr';Access_log logs/rtmp_access.log new_format;Log_format 指定日志格式創建指定的日志格式。日志格式看起來很像 nginx HTTP 日志格式。日志格式里支持的幾個變量有：* connection - 連接數。* remote_addr - 客戶端地址。* app - application 名。* name - 上一個流名。* args - 上一個流播放/發布參數。* flashver - 客戶端 flash 版本。* swfurl - 客戶端 swf url。* tcurl - 客戶端 tcUrl。* pageurl - 客戶端頁面 url。* command - 客戶端發送的播放/發布命令：NONE、PLAY、PUBLISH、PLAY+PUBLISH。* bytes_sent - 發送到客戶端的字節數。* bytes_received - 從客戶端接收到的字節數。* time_local - 客戶端連接結束的本地時間。* session_time - 持續連接的秒數。* session_readable_time - 在可讀格式下的持續時間。默認的日志格式叫做 combined。這里是這一格式的定義：$remote_addr [$time_local] $command "$app" "$name" "$args" - $bytes_received $bytes_sent "$pageurl" "$flashver" ($session_readable_time)Limits限制max_connections number;設置rtmp引擎最大連接數，默認offApplication hls{Live on;Hls on;Hls_path /tmp/hls;Hls_fragment 15s;}總結
以上所述是小編給大家介紹的Nginx-rtmp實現直播媒體實時流效果，希望對大家有所幫助，如果大家有任何疑問請給我留言，小編會及時回復大家的。在此也非常感謝大家對VEVB武林網網站的支持！
