Matlab2016中，繪圖功能有了很大改進，這里介紹三維等高線圖形繪制。

軟件名稱：數學軟件Matlab R2016a 64位 完全特別版(附破解文件+密鑰+安裝教程)軟件大?。?.6GB更新時間：2016-11-23

1、首先使用peaks函數生成一組數據。

aa = peaks(40);

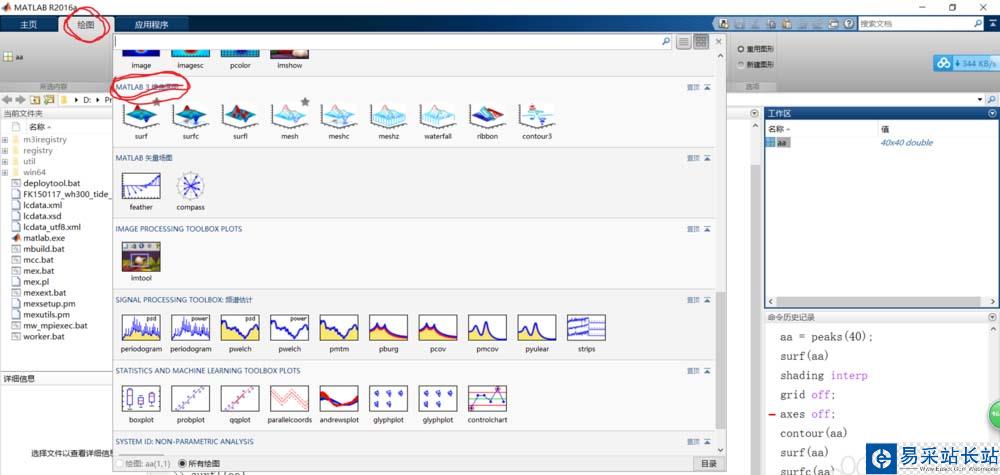

2、在Matlab左上角，打開“繪圖”——“MATLAB三維曲面圖”，自行選擇圖形類型。這里我們選擇最常用的第一個類型命令為“surf”，生成如下圖形。

3、當然，圖形中不可能與想要的圖形一致，可以使用命令對圖形加以改進。

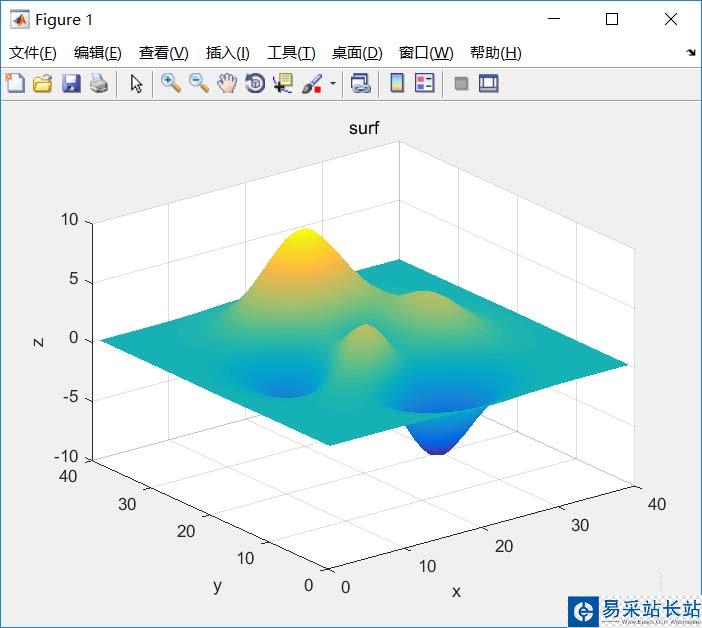

shading interp;%除去圖像中的網格

xlabel('x');ylabel('y');zlabel('z');%加入坐標軸；

title('surf');%加入圖名

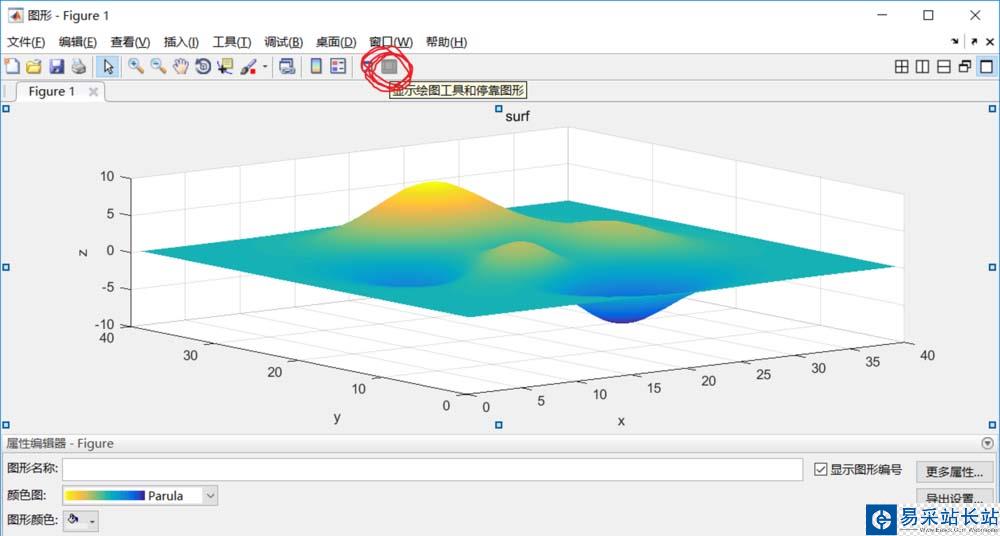

4、圖形生成之后，還可以使用figure中自帶的功能對圖像進行修飾。如果要修改某圖中某部分，就可以單擊先選中圖形，然后在下方的“屬性編輯器”中進行修改。

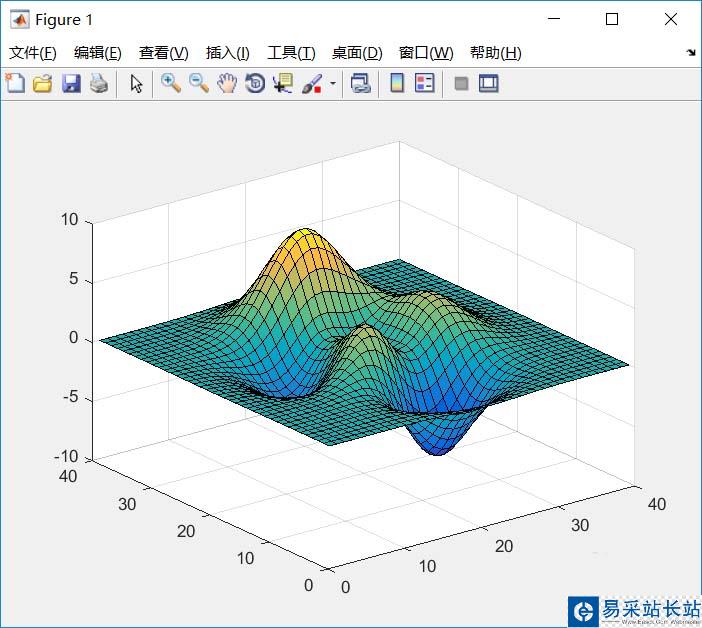

5、如果生成為“mesh”，則會出現如下情況。這里其他命令仍可調用，但無法調用“shading interp”.
