UG10.0想要創建一個10x30的彈性圓柱銷零件，該怎么創建呢？這里主要用到了旋轉、拉伸、邊倒圓三個命令，下面我們就來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大?。?.67GB更新時間：2016-10-25

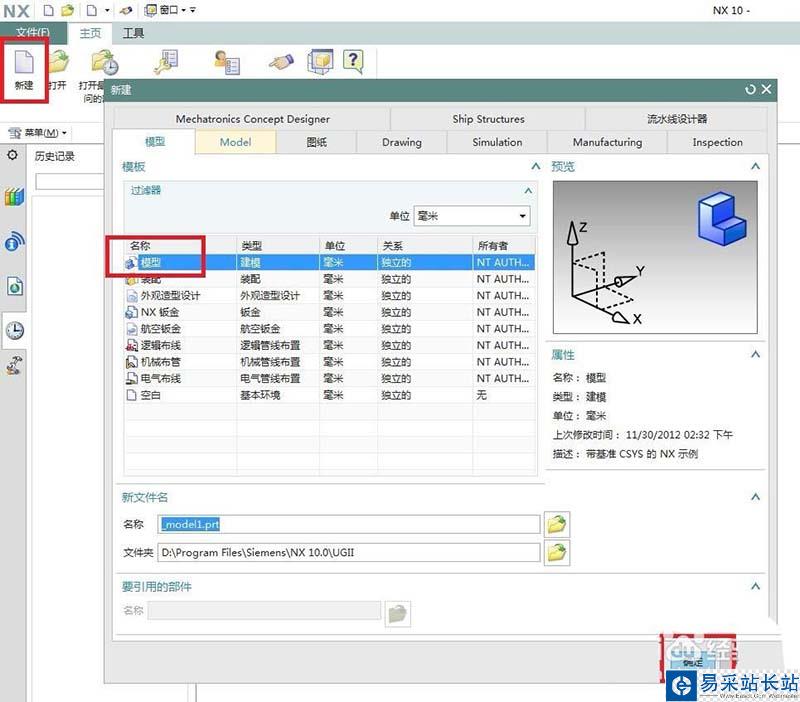

1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，點擊“確定”。

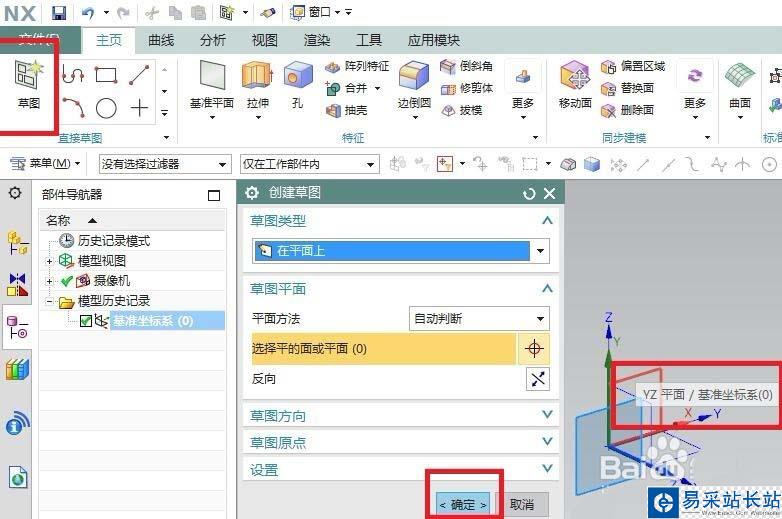

2、如下圖所示，創建草圖。點擊工具欄中的“草圖”圖標，在坐標系中點擊“YZ平面”為草圖平面，點擊“創建草圖”對話框中的“確定”。

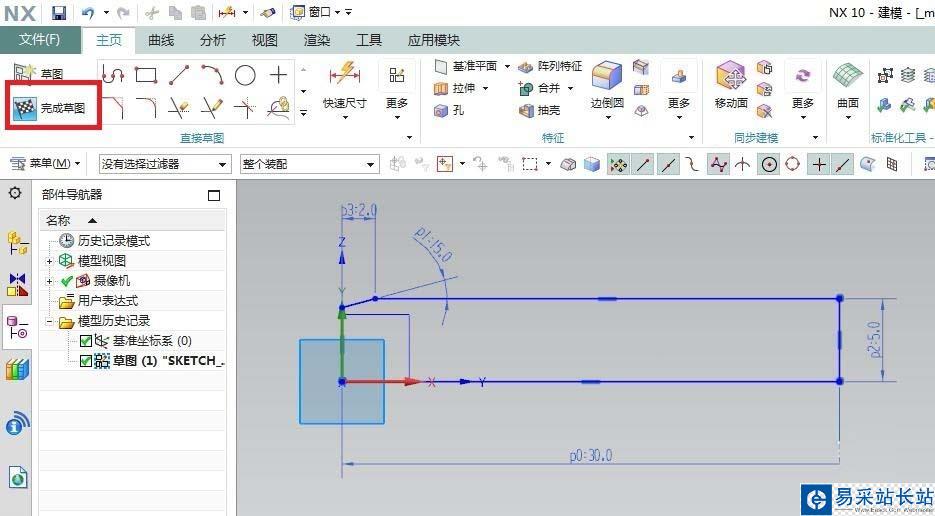

3、如下圖所示，進入到草圖環境，

1）激活“連續直線”命令，以坐標原點為起點畫一個封閉的圖形，

2）激活“快速尺寸”命令，標注尺寸，說明一下，下圖中的尺寸來自標注手冊，所以最好還是別改動的好，

3）點擊工具欄中的“完成草圖”。

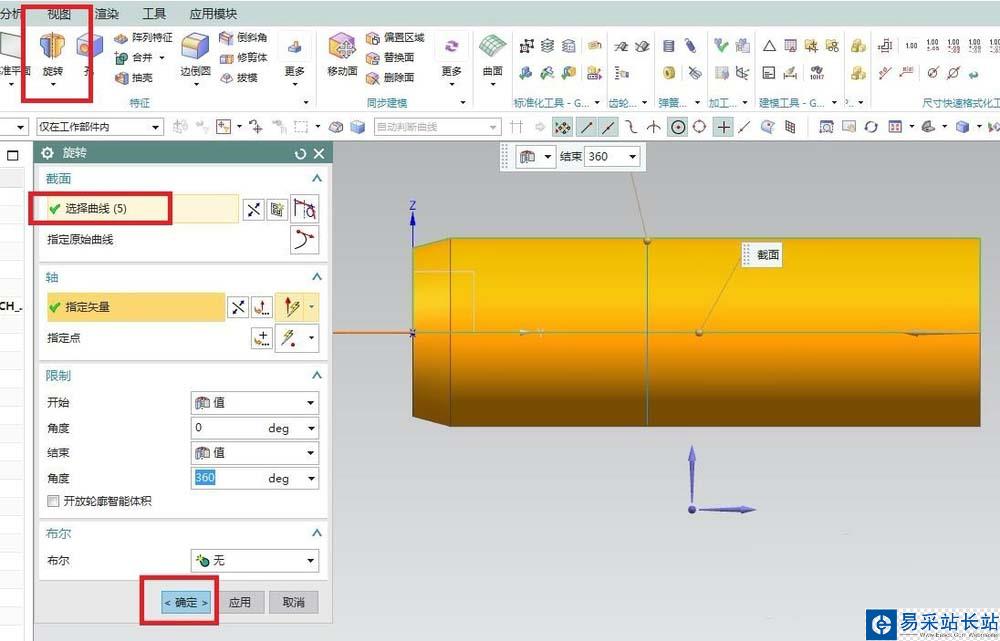

4、如下圖所示，點擊工具欄中的“旋轉”圖標，激活該命令，“旋轉”對話框中第一欄截面，我們選擇剛剛畫的草圖，軸記得別選擇錯了，默認旋轉360°，看著預覽效果，直接點擊“確定”，完成并結束本次操作。

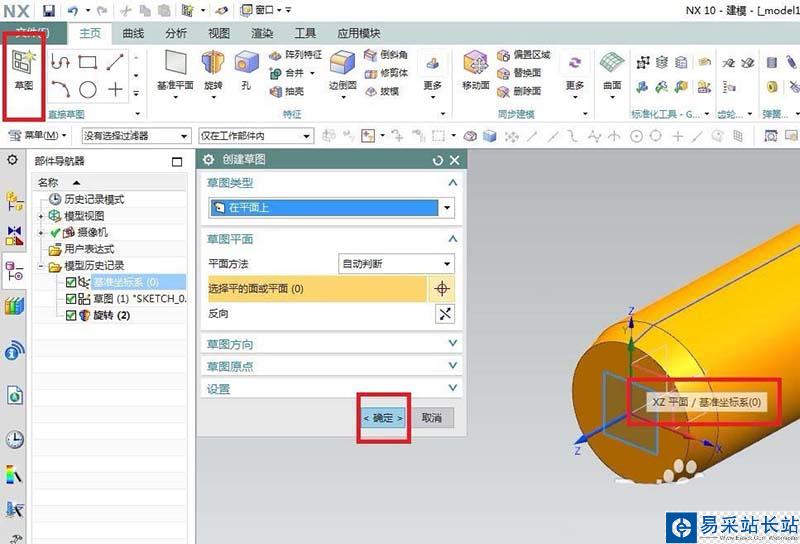

5、如下圖所示，再一次創建草圖。點擊工具欄中的“草圖”圖標，在坐標系中點擊“XZ平面”為草圖平面，點擊“創建草圖”對話框中的“確定”。

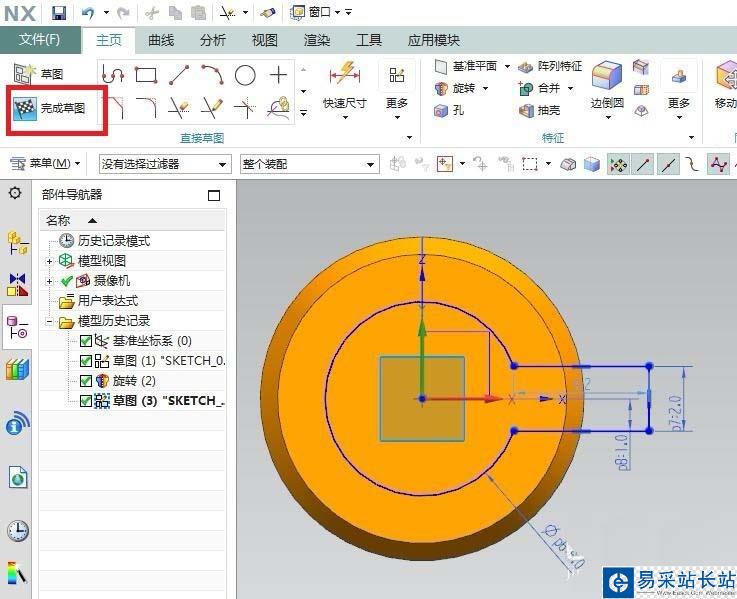

6、如下圖所示，進入到草圖環境，

1）激活“圓”命令，以坐標原點為圓心畫圓，

2）雙擊修改圓的直徑為6，

3）激活“矩形”命令，隨手畫一個矩形，

4）激活“快速尺寸”命令，標注矩形的尺寸，寬2mm，單邊距橫軸1mm，長度超出實體，

5）激活“裁剪”命令，按照下圖形狀進行裁剪，

6）點擊工具欄中的“完成草圖”，完成并退出草圖。

7、如下圖所示，點擊工具欄中的“拉伸”圖標，激活該命令，“拉伸”對話框第一欄截面，我們選擇剛剛畫的草圖，限制一欄我們選擇從0開始，貫通結束，布爾一欄默認求差，點擊對話框最下方的“確定”，完成并結束本次操作。
