CATIA生成二維圖的世歐，在剖視圖中可能會出現剖面線部分間距過大，從而出現黑框影響視圖效果，該怎么解決這個問題呢？下面我們就來看看詳細的教程。

軟件名稱：DS CATIA Composer R2019 中文安裝特別版(附破解補丁+激活教程) 64位軟件大?。?56.4MB更新時間：2018-07-28

1、如圖所示，catia中先簡單制作一個零件。

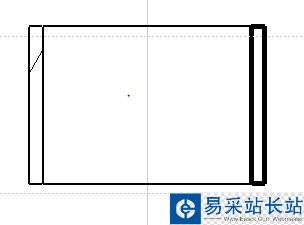

2、生成工程制圖，即可發現剖面部分出現黑框，并不是二維圖顯示的剖面線。

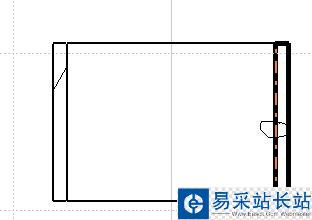

3、如果出現這種情況，很多人都束手無策，無法顯示。我們不要著急，只需將鼠標挪動圖中示意處，出現以下界面。

4、因為剖面線的邊框與零件邊線重合。這種情況下，我們需要按下ALT+鼠標左鍵，出現以下界面，然后選定剖面線邊框。

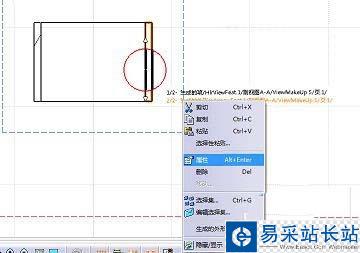

5、之后可松開ALT鍵，將鼠標挪動至第二欄形狀，右鍵屬性后，即可實現對剖面線的設置。

6、進入設置界面后，將剖面線間距適當調小后，即可正常顯示。

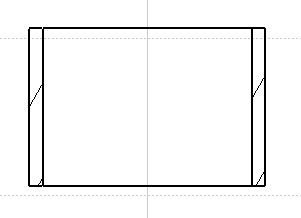

7、修改后剖面線效果圖如下：

以上就是catia工程圖剖面線部分出現黑框的解決辦法，希望大家喜歡，請繼續關注錯新站長站。
