caxa3D實體設計中想要創建紐扣，該怎么制作三維立體的紐扣模型嗯？下面我們就來看看詳細的教程。

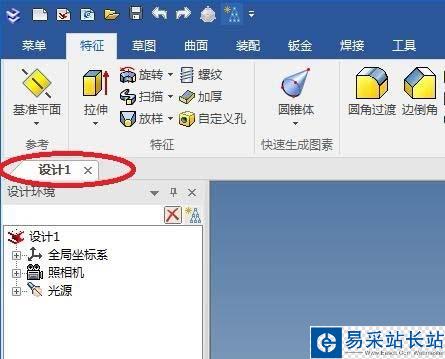

1、如下圖所示，打開caxa3D實體設計2018軟件，新建一個空白模板的設計環境。

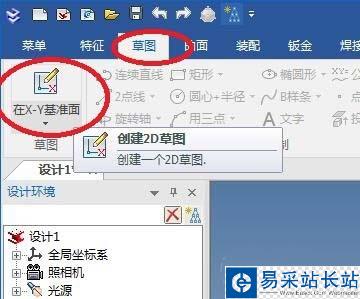

2、如下圖所示，打開標題欄中的“草圖”，點擊“在X-Y基準面”，創建2D草圖。

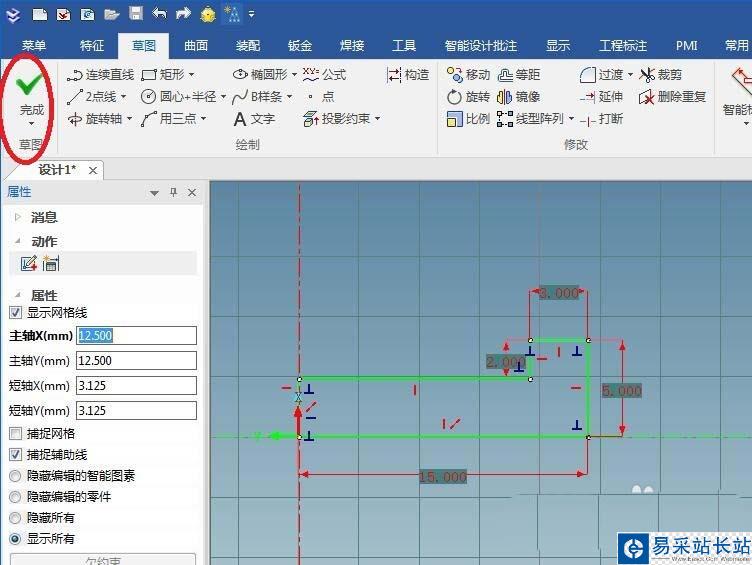

3、如下圖所示，
1）點擊“旋轉軸”圖標，過原點畫一條縱向中心軸，
2）點擊“連續直線”，畫出旋轉截面，
3）點擊“智能尺寸”，標注尺寸，必要的時候配合約束，
4）點擊“完成”。

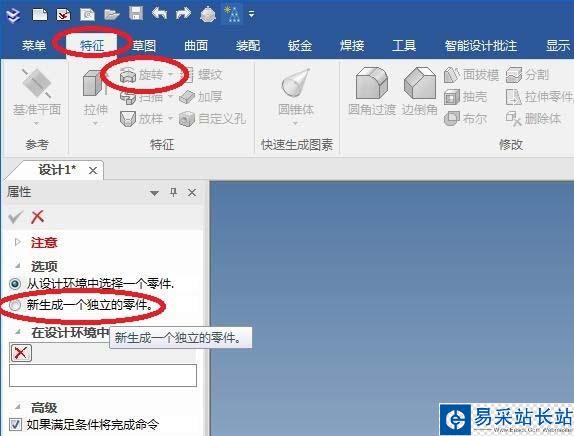

4、如下圖所示，
1）點擊標題欄中的“特征”，
2）點擊工具欄中的“旋轉”，
3）屬性欄中的選項，我們點擊“新生成一個獨立的零件。”

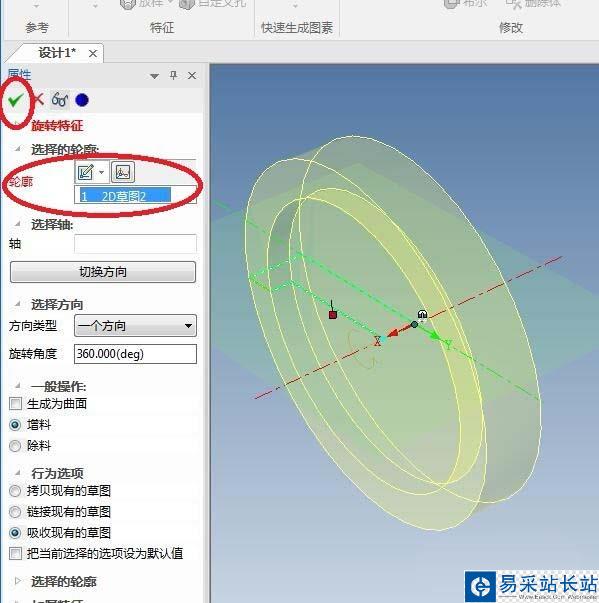

5、如下圖所示，輪廓一欄選擇剛剛畫的草圖，就可以看到預覽效果了，然后我們直接點擊“√”就行了。

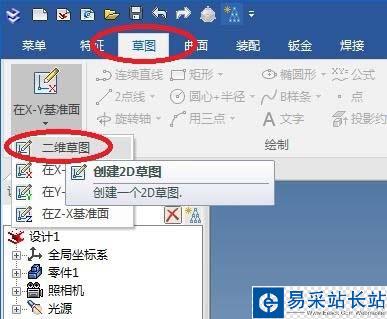

6、如下圖所示，點擊標題欄中的“草圖”，點擊“二維草圖”，創建2D草圖。

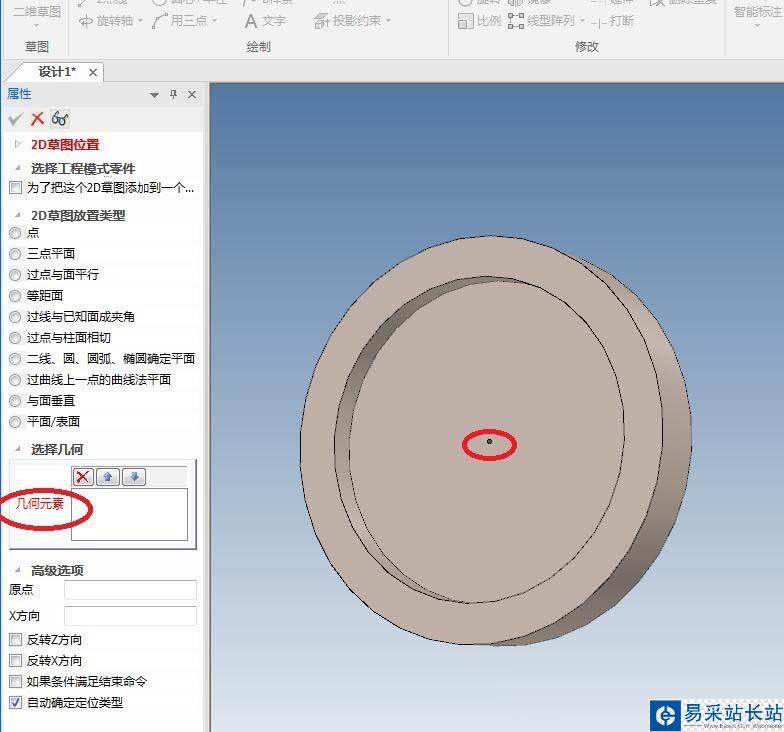

7、如下圖所示，幾何元素一欄，我們點擊實體中的那個面的中心點。

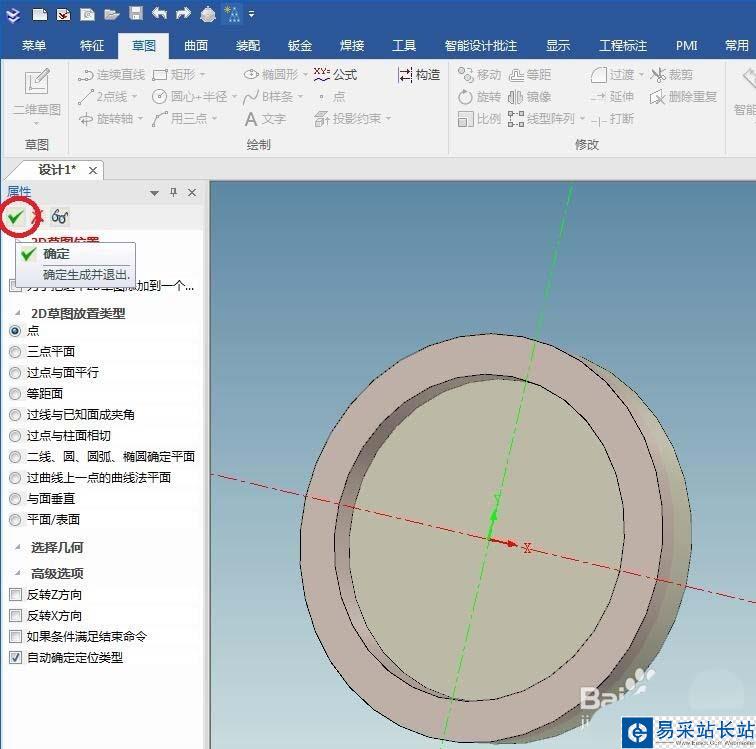

8、如下圖所示，看著預覽效果，點擊“√”。

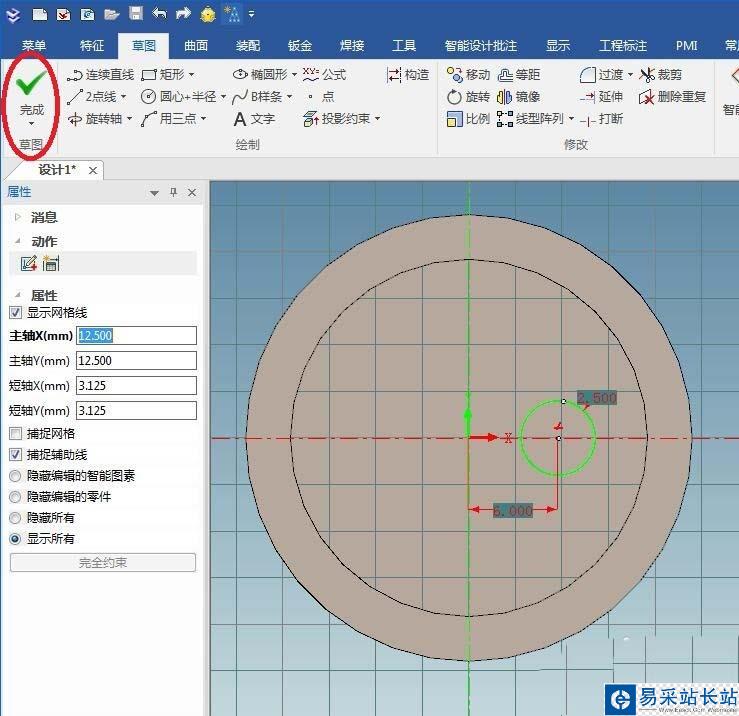

9、如下圖所示，進入到草圖環境，在X軸上畫一個小圓，然后標注尺寸，最后“完成”。
