小時候經常玩陀螺，該怎么建模三維立體的陀螺模型呢？下面我們就來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大?。?.67GB更新時間：2016-10-25

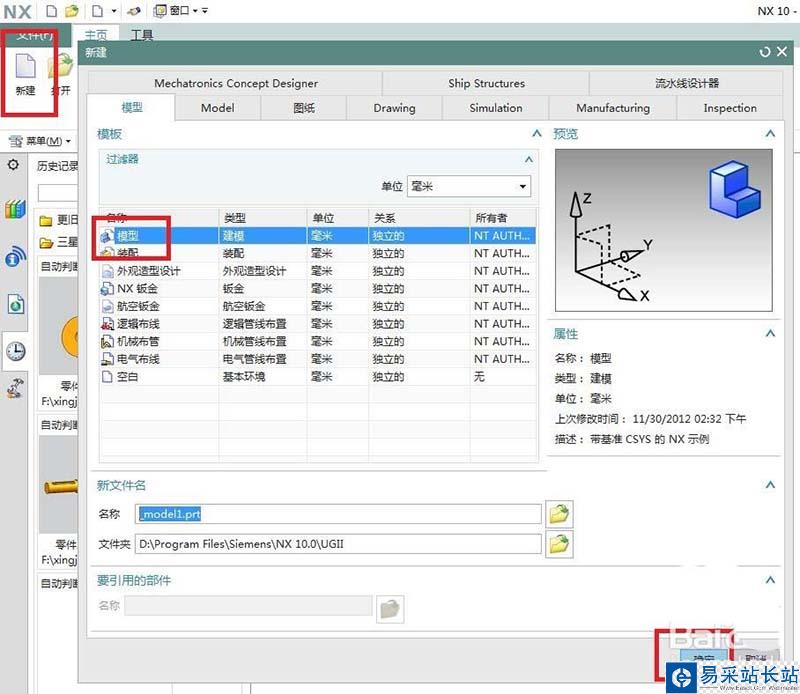

1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件。

2、如下圖所示，點擊工具欄中的“草圖”，隨之出現一個“創建草圖”對話框，然后在基準面坐標系中選擇“YZ平面”為草圖平面，最后點擊“確定”。

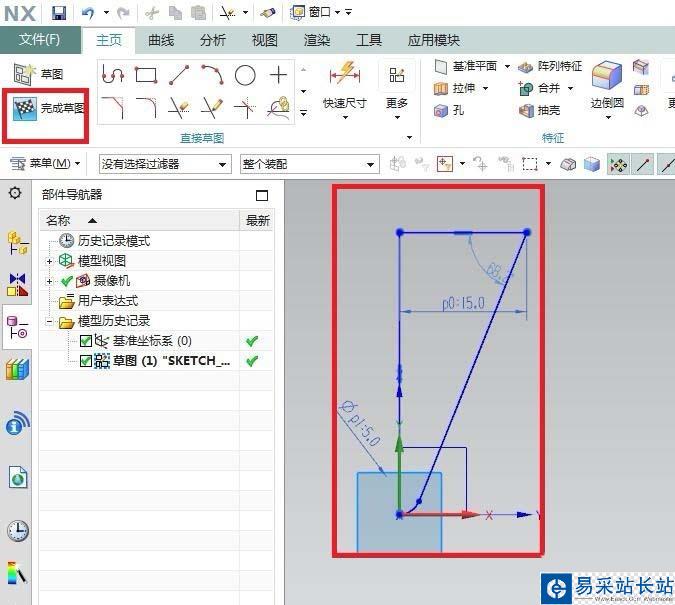

3、如下圖所示，進入到草圖狀態，點擊工具欄中的“直線”圖標，畫直線，點擊工具欄中的“圓”圖標，畫圓，點擊工具欄中的“直線”圖標，畫切線，“完成草圖”并退出。最終草圖效果如下。

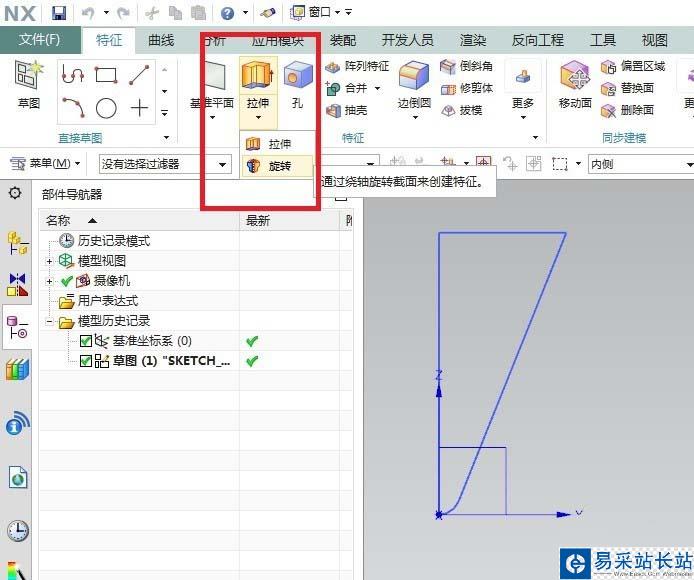

4、如下圖所示，點擊工具欄中的“旋轉”圖標，激活“旋轉”命令。

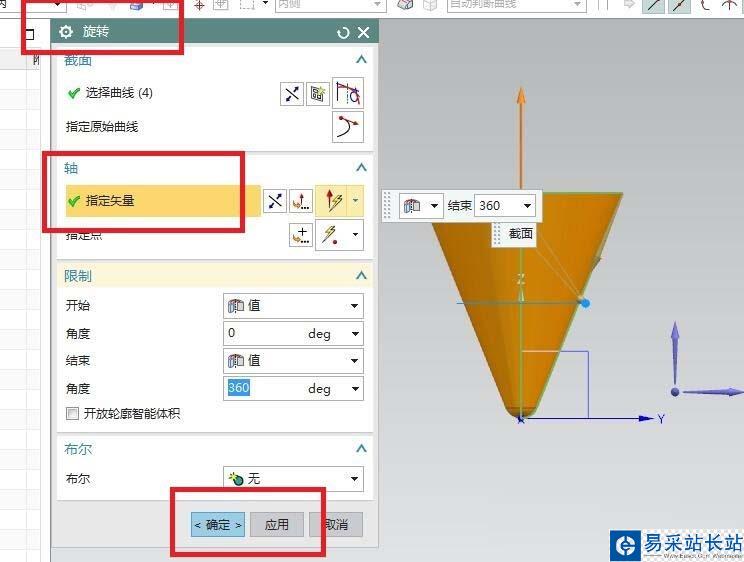

5、如下圖所示，出現“旋轉”對話框，選擇曲線為剛剛畫的草圖，軸選擇那條豎直的線段，最后“確定”完成旋轉操作。

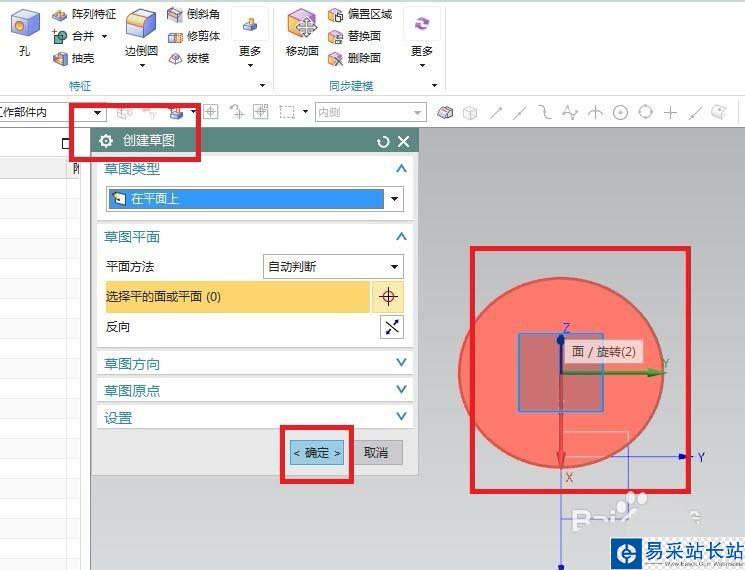

6、如下圖所示，點擊工具欄中的“草圖”圖標新建一個草圖，出現“創建草圖”對話框，選擇旋轉體的平面為草圖平面，“確定”。

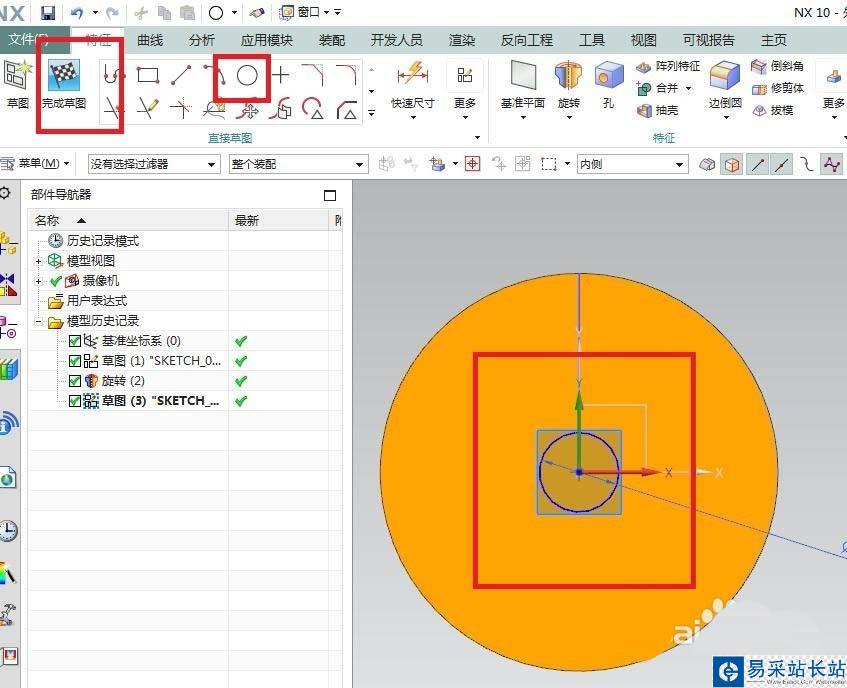

7、如下圖所示，點擊工具欄中的“圓”，以坐標原點為圓心畫一個圓，點擊“快速尺寸”，標注圓直徑為ø6，“完成草圖”并退出。

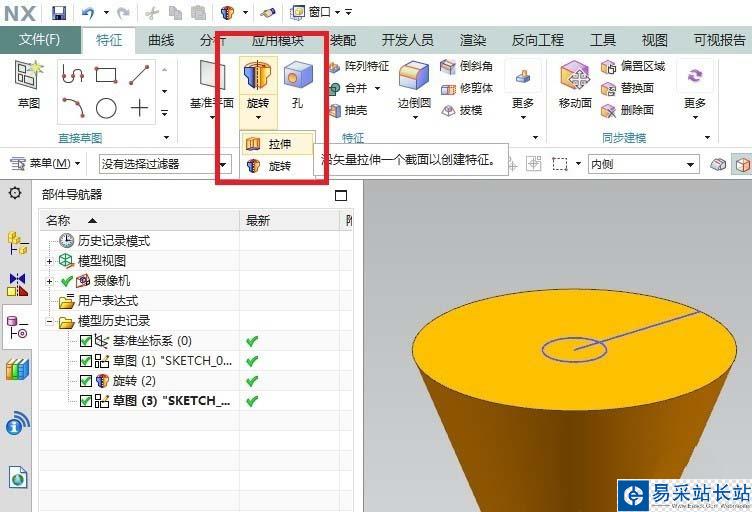

8、如下圖所示，點擊工具欄中的“拉伸”圖標。激活“拉伸”命令。

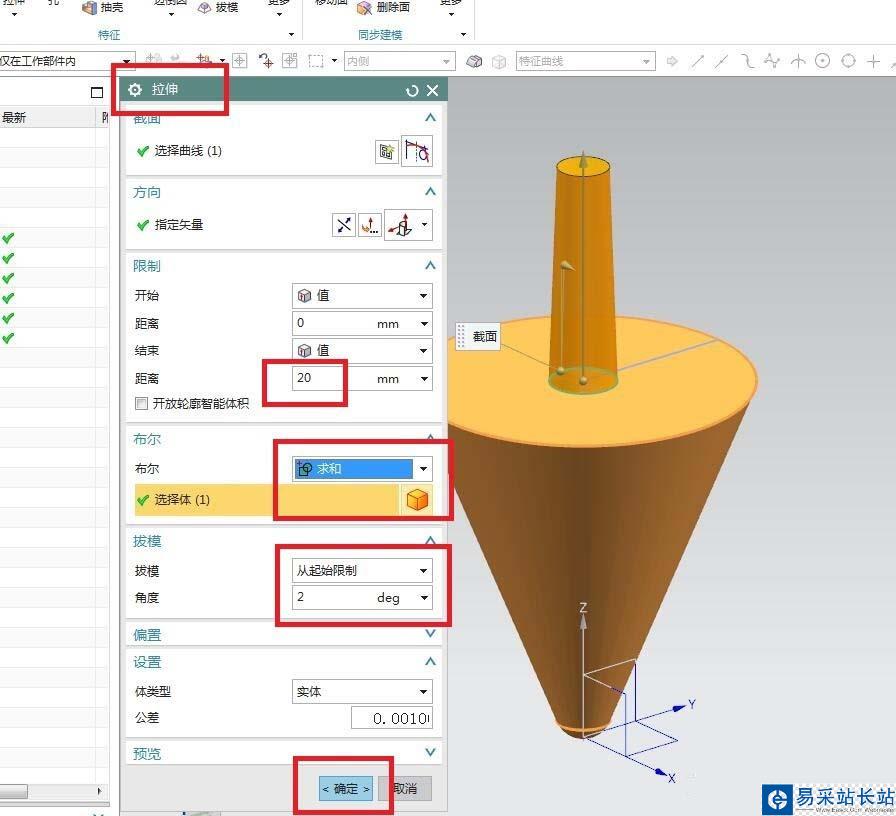

9、如下圖所示，出現“拉伸”對話框，截面選擇曲線為剛剛畫的草圖圓，距離看著給了20，布爾求和不能少，拔模從起始限制，角度2度。

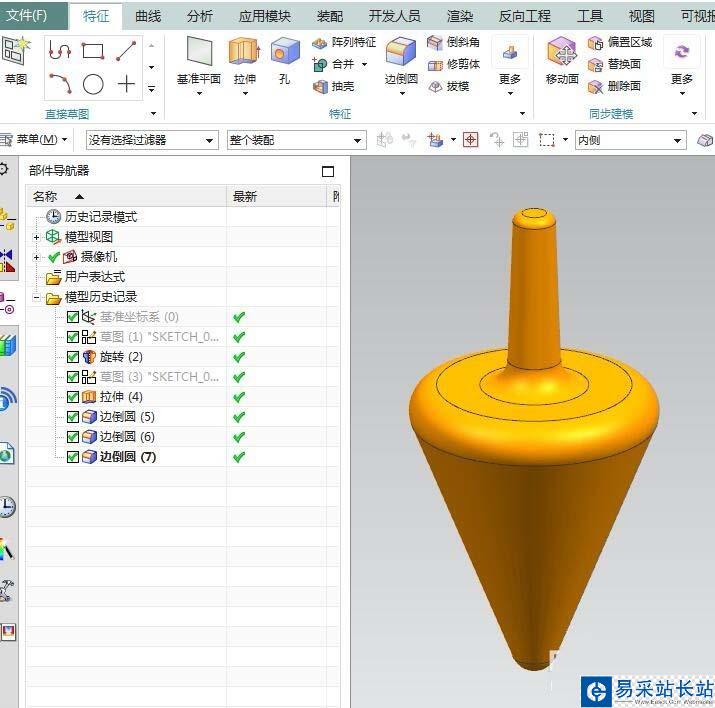

10、如下圖所示，給整個實體進行邊倒圓的操作，然后一個簡單的陀螺模型就造好了。
