UG12.0中想要創建玻璃器皿，可以通過旋轉命令得到，手把通過路徑掃掠即可得到。下面我們就來看看詳細的教程。

軟件名稱：ug三維制圖軟件(UG NX) 10.0 64位 官方安裝中文版軟件大小：2.67GB更新時間：2016-10-25

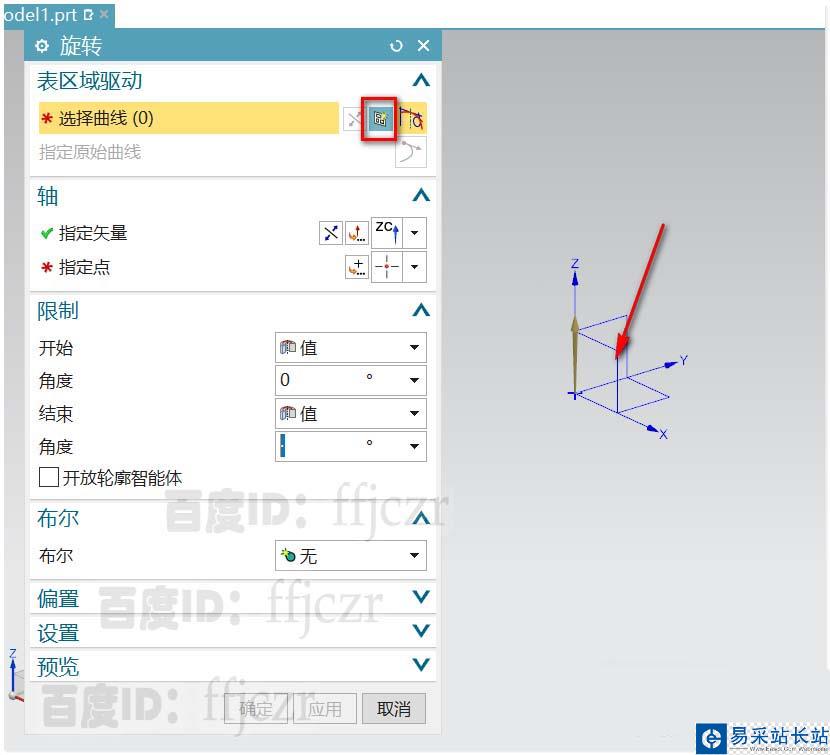

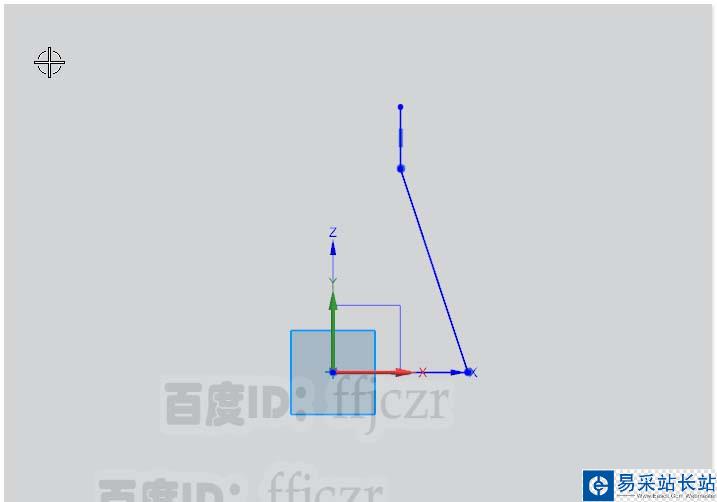

1、選用旋轉命令，以XZ面為草繪截面，草繪在坐標的第一象限用輪廓線繪出玻璃瓶的旋轉截面線。如圖所示。

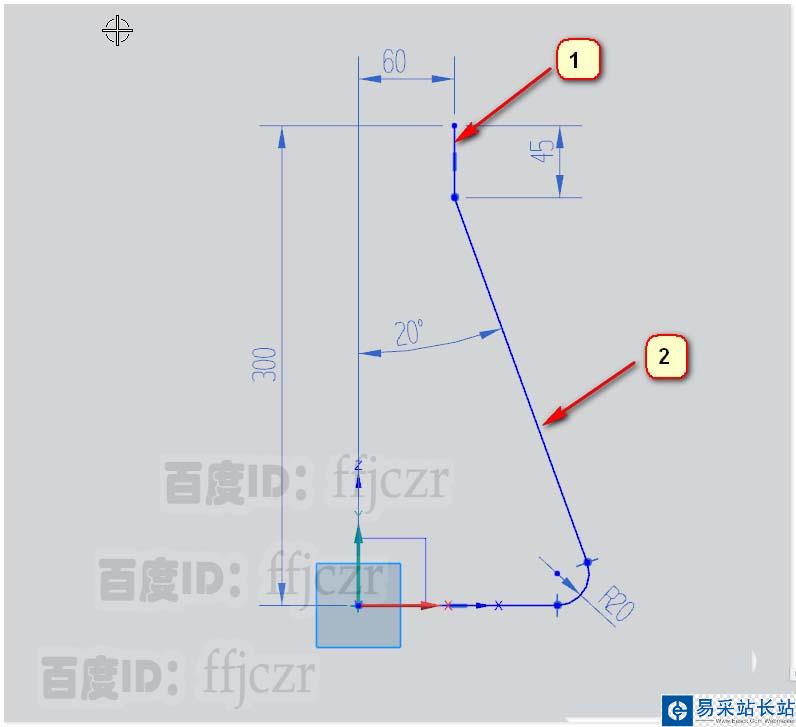

2、對繪出的輪廓線進行標注及約束，圖示中標示為1的直線長45，距Y軸為60，最高點到X軸的距離為300，標示為2的線為斜線，該線與Y軸的角度為20，終點在x軸上，從該終點連一直線到坐標原點。截面線繪制完成。

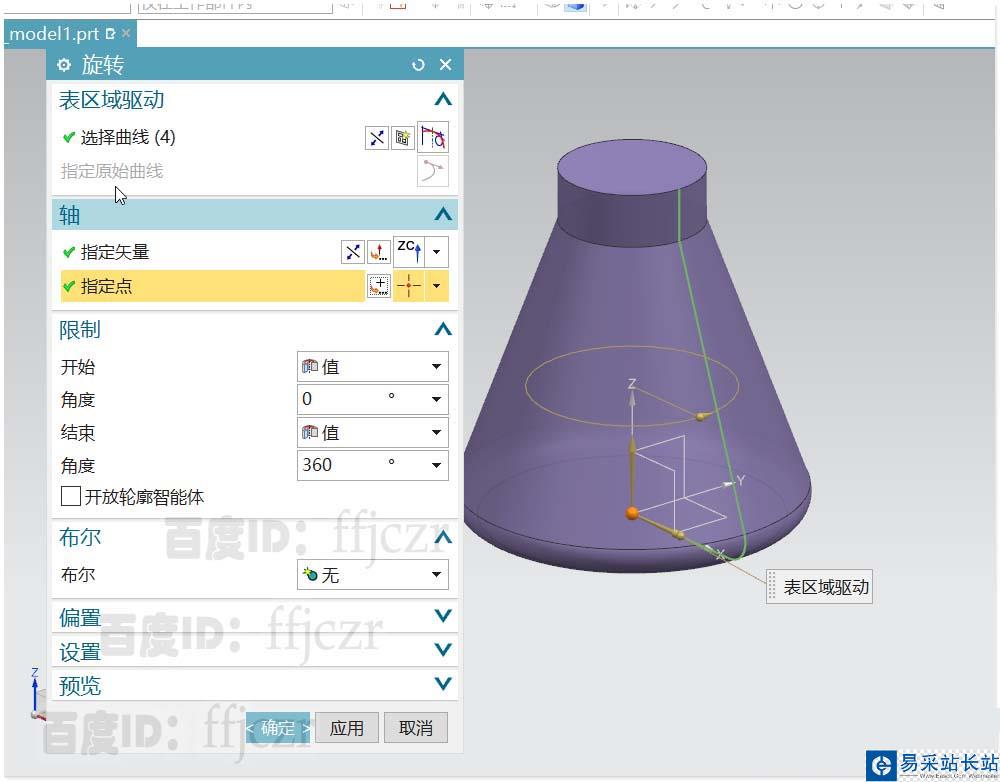

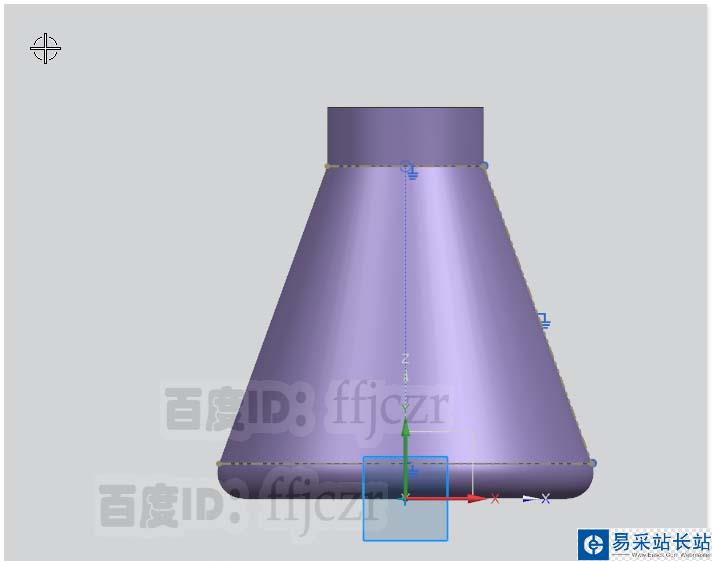

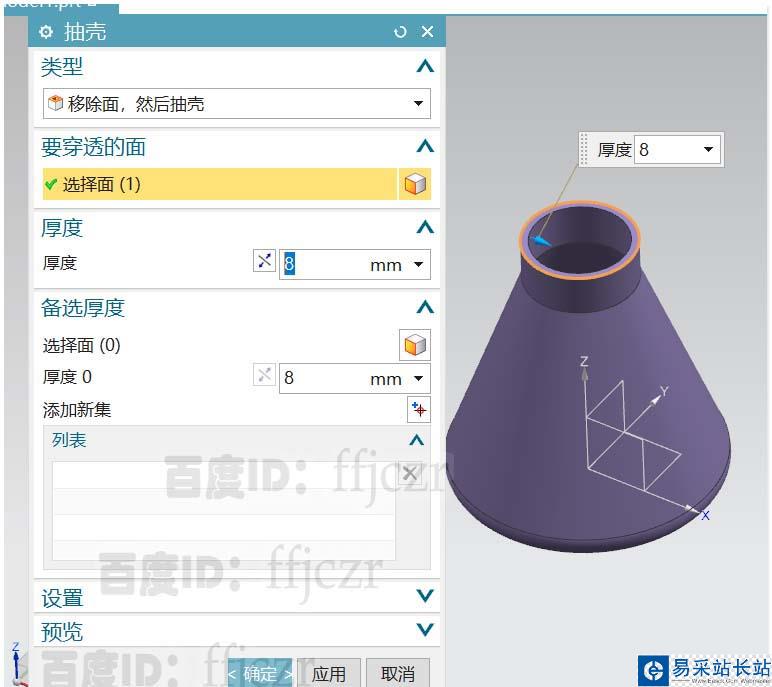

3、回到旋轉命令對話框，適量為為Z正向，指定點為坐標原點，開始值為0，結束值為360。選用抽殼命令，對得到的實體進行抽殼，厚度為8；確定后得到主體模型。

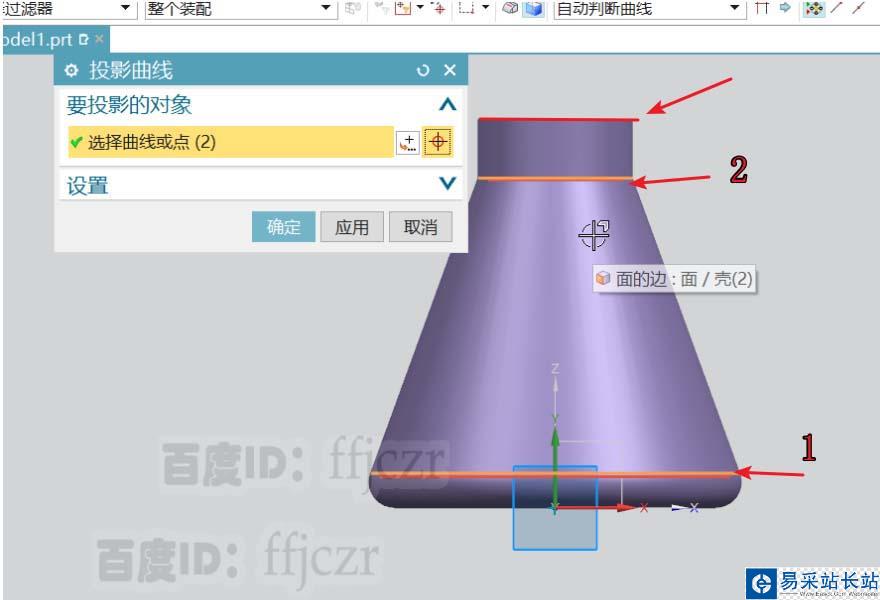

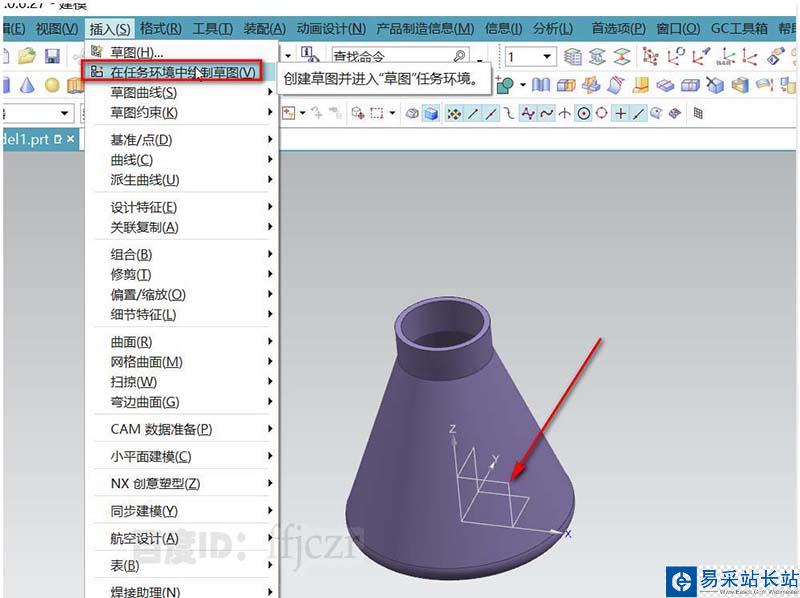

4、選用在任務環境繪草圖，以XZ面為草繪平面，在草繪中用投影曲線，從實體中得到三條參考線，將得到的1、2參考線用直線從其端點連接，得到一條斜參考線，四條參考線進行固定約束。

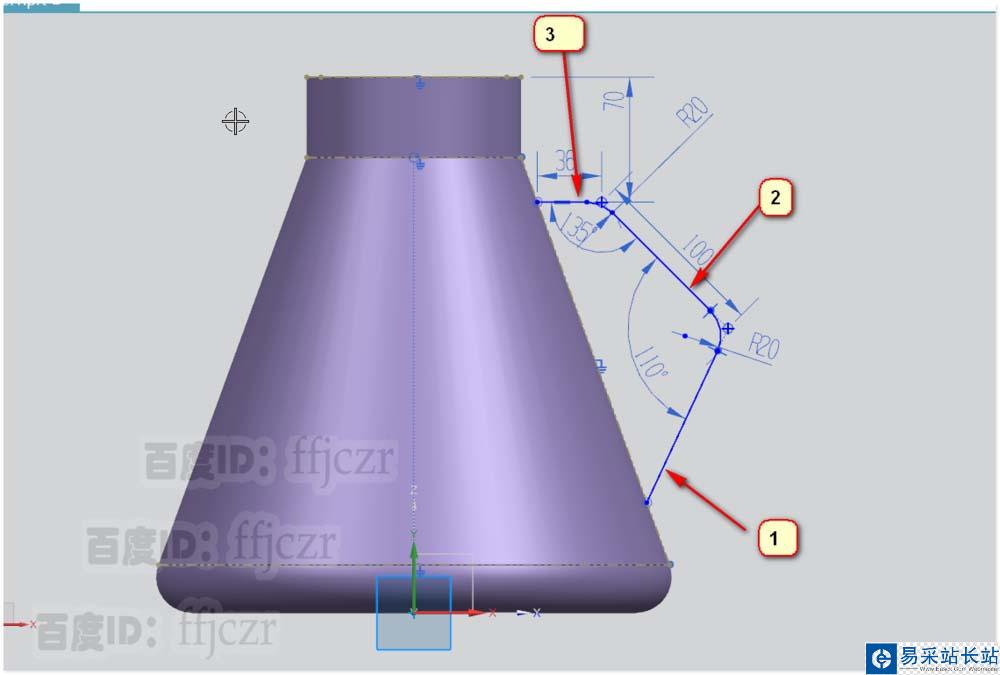

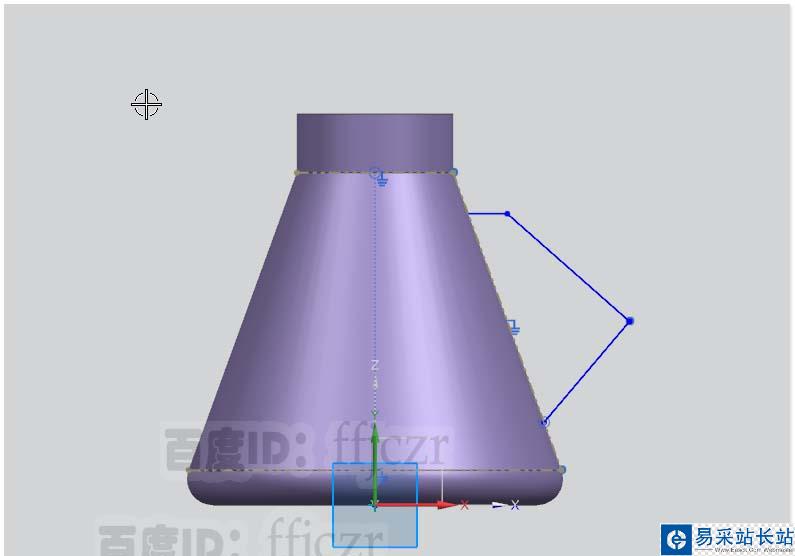

5、用輪廓線在得到的斜參考線上繪出手把的引導線，如圖，3線為水平線，距離最頂端70，線長36；2線長100，與3線的角度為135；1線與2線的角度為110，1線的另一端在斜參考線上。手把的引導線完成。
