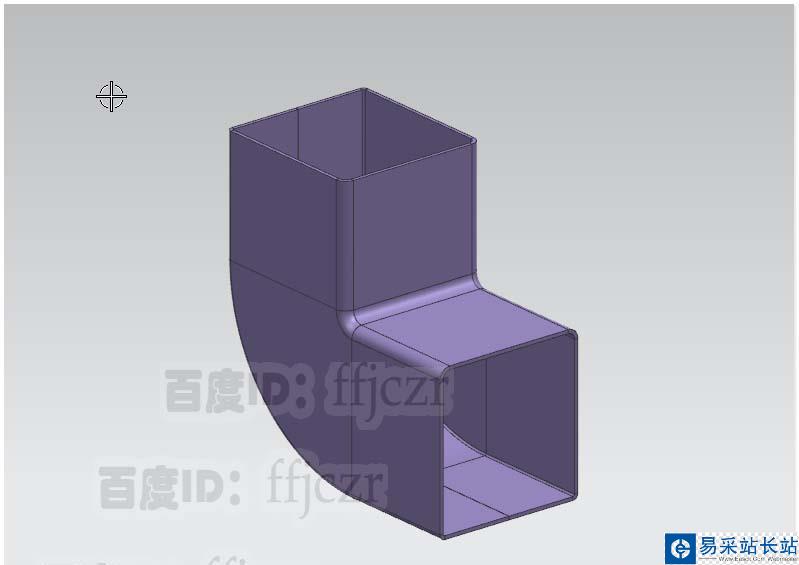

UG12.0中想要創建方形彎管，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大小：5.15GB更新時間：2017-11-01

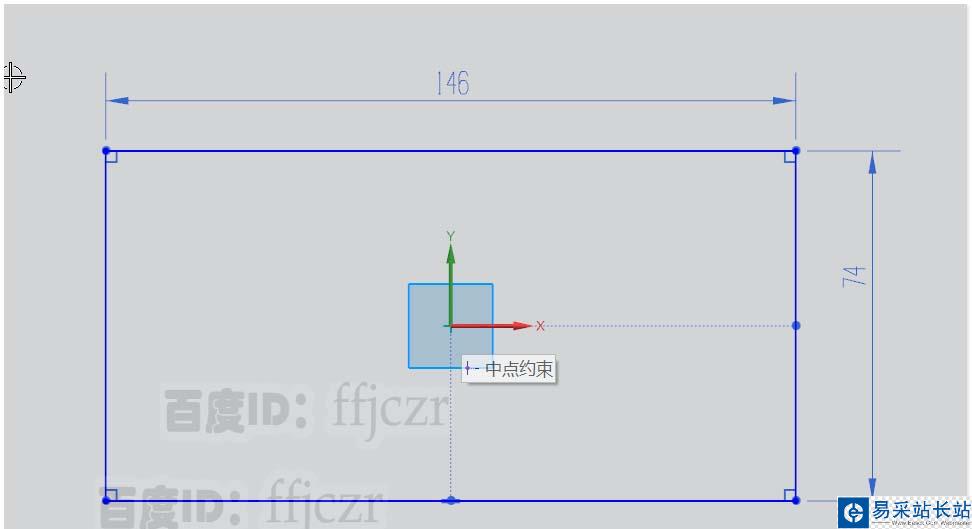

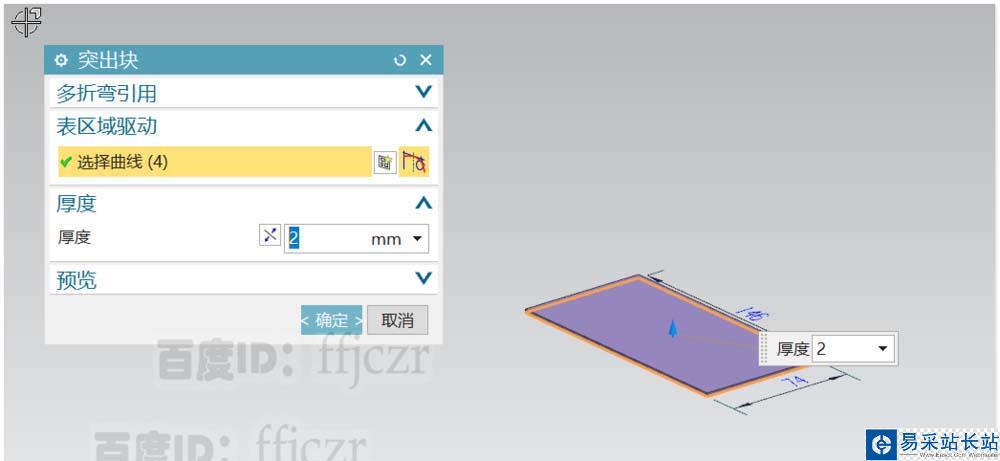

1、選用突出塊，在XY面上繪出截面線，截面線為一矩形，長為146寬為74，矩形的中心與坐標原點重合。突出塊的厚度為2.

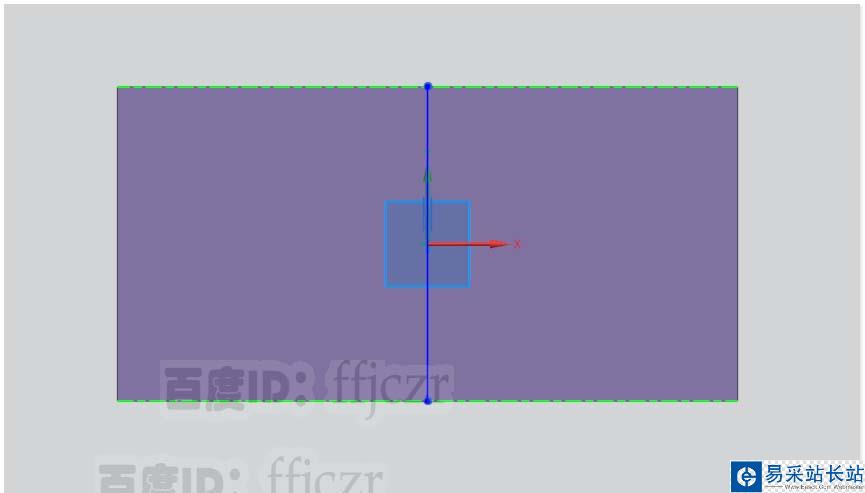

2、選用折彎命令，在突出塊表面上繪制折彎線；在草圖中繪一條與Y軸重合的直線作為折彎線。

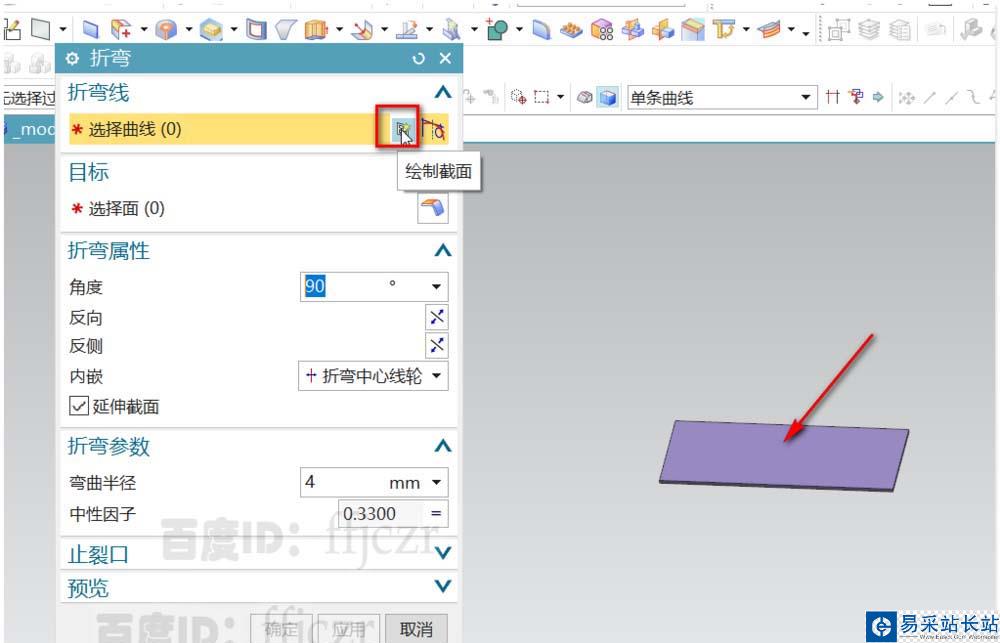

3、回到折彎對話框，折彎角度為90，內嵌為折彎中心線輪；折彎半徑為6.

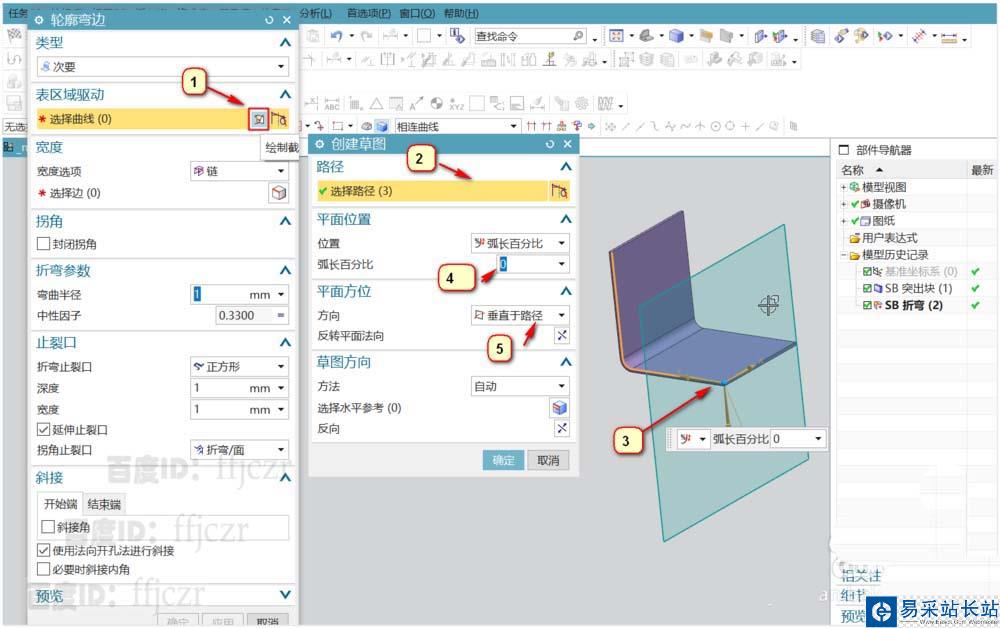

4、選用輪廓彎邊，點繪制截面線，在創建草圖對話框中選擇路徑，路徑為所示的3線，平面位置為0%，方向為垂直于路徑。

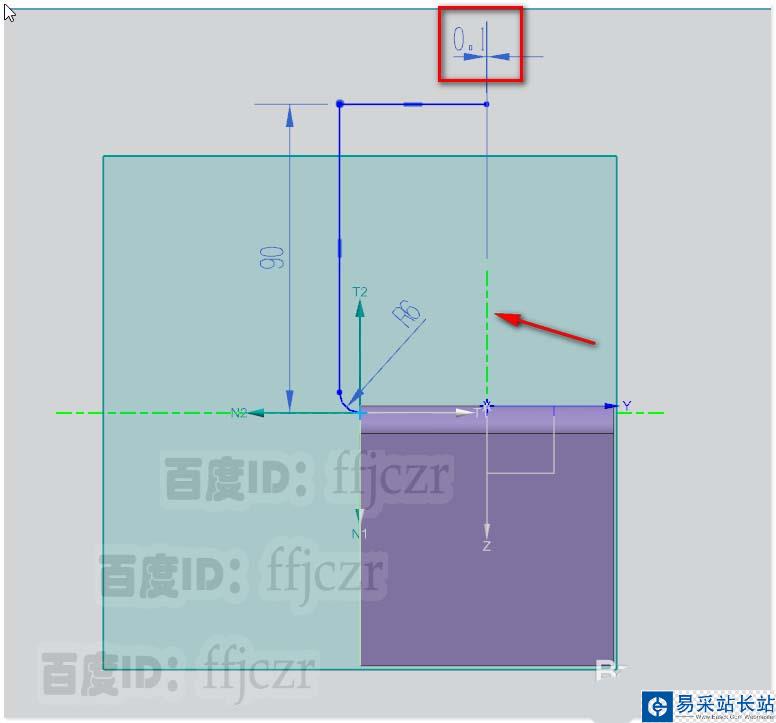

5、在草圖中，用輪廓線命令，從新的坐標原點開始繪與T1相切的圓弧，其半徑為6，在圓弧的另一端點繪一相切的直線，直線距離N2為90，再接著從該端點向T1繪一垂直線，垂直線的另一端點距離世界坐標的Z軸為0.1（這個0.1很重要，不要漏了）具體數值如圖所示。

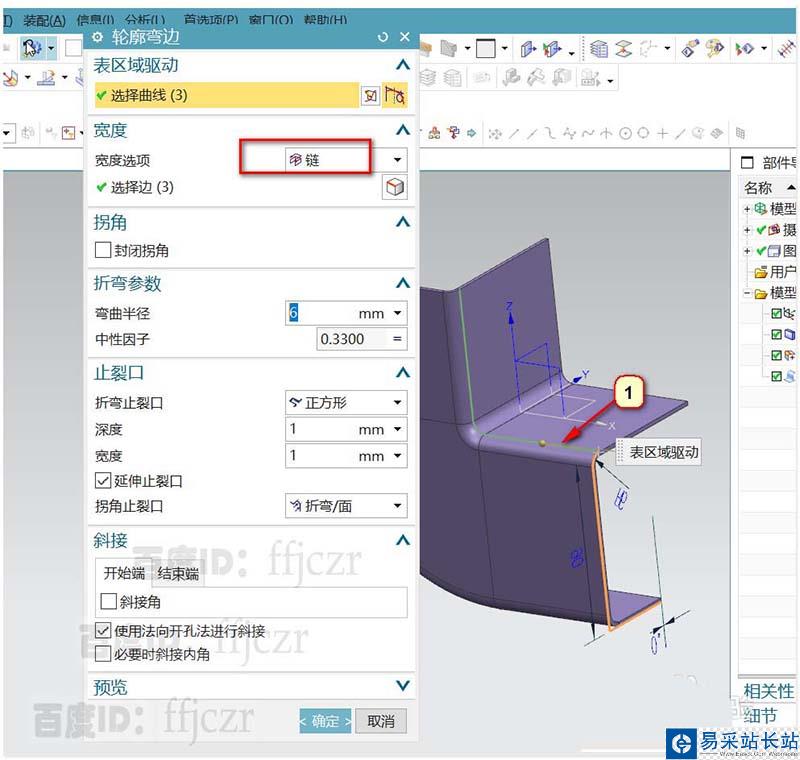

6、回到輪廓彎邊對話框，寬度選項為鏈，彎曲半徑為6，確定后得到彎管的一側折彎造型。

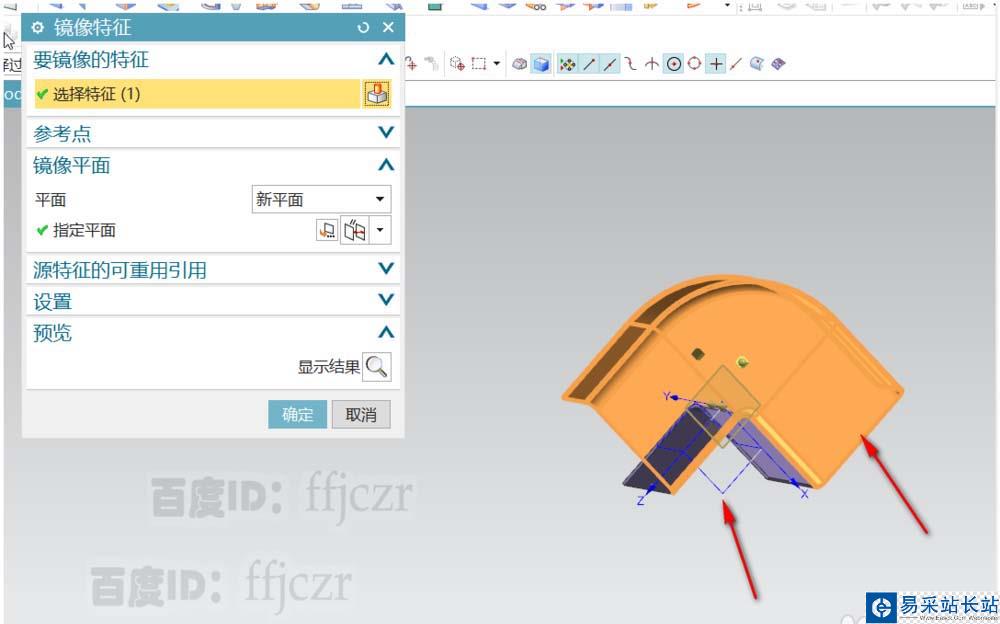

7、選用鏡像特征命令，鏡像的對象為上步創建的一側折彎特征，鏡像平面為XZ。確定后得到彎管的另一側面。模型完成。
