CATIA中的零件移動通過平移旋轉等命令不能快速完成，此時采用坐標系的變換會使移動變得簡單方便，該怎么利用改變左邊西來移動零件呢？下面我們就來看看詳細的教程。

軟件名稱：CATIA V5-6R2013 64位 簡體中文特別版(附安裝破解教程)軟件大小：1.71GB更新時間：2017-06-22

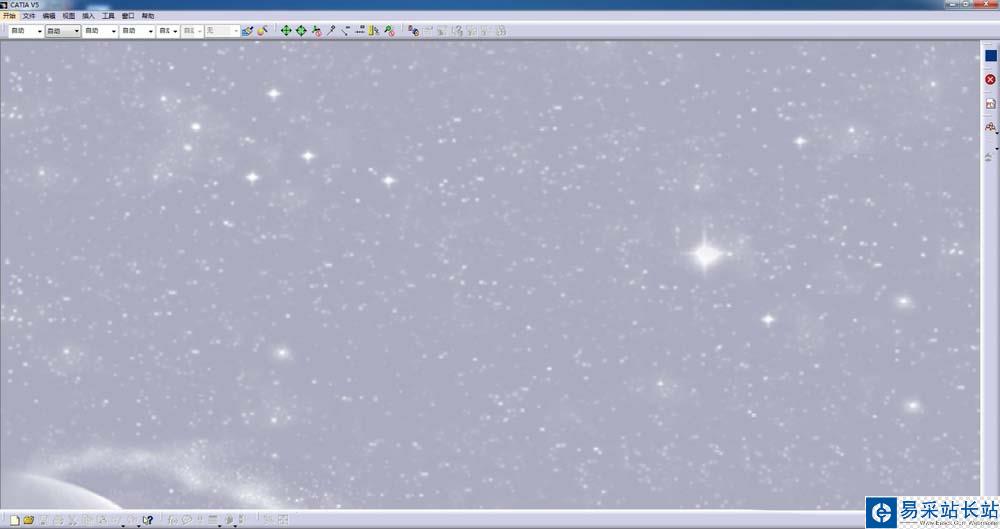

1、首先打開CATIA，點擊開始>形狀>創成式外形設計；

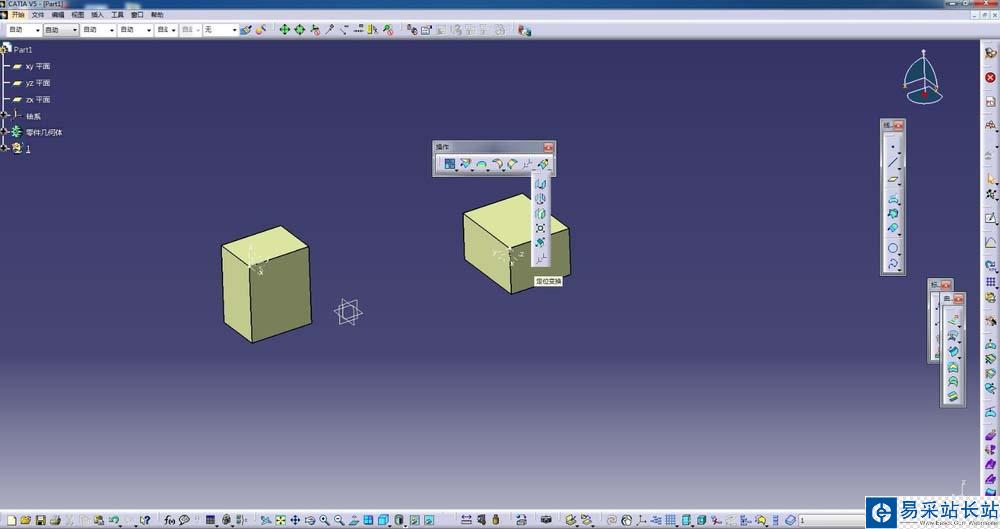

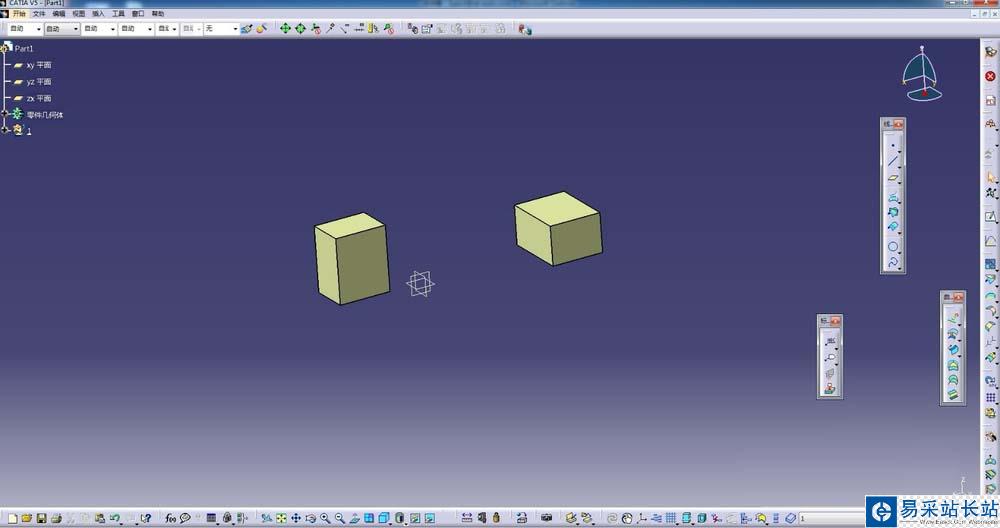

2、插入現有零件，舉例，零件中有兩個處在不同位置的相同物體；

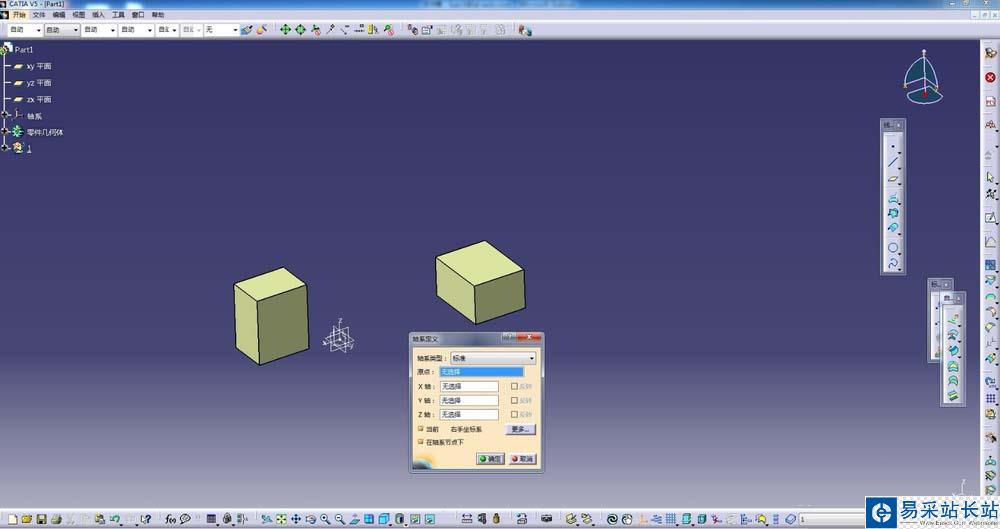

3、點擊插入>軸系，彈出軸系定義對話框；

4、選擇第一個物體的一個點，分別以三個邊線作為軸系的三個坐標軸（當為不規則物體時，可自行創建空間的三個方向作為軸）；

5、同理，在第二個物體上創建軸系，當需要移動使兩個物體重合時，需要選擇相同的軸系原點和方向；

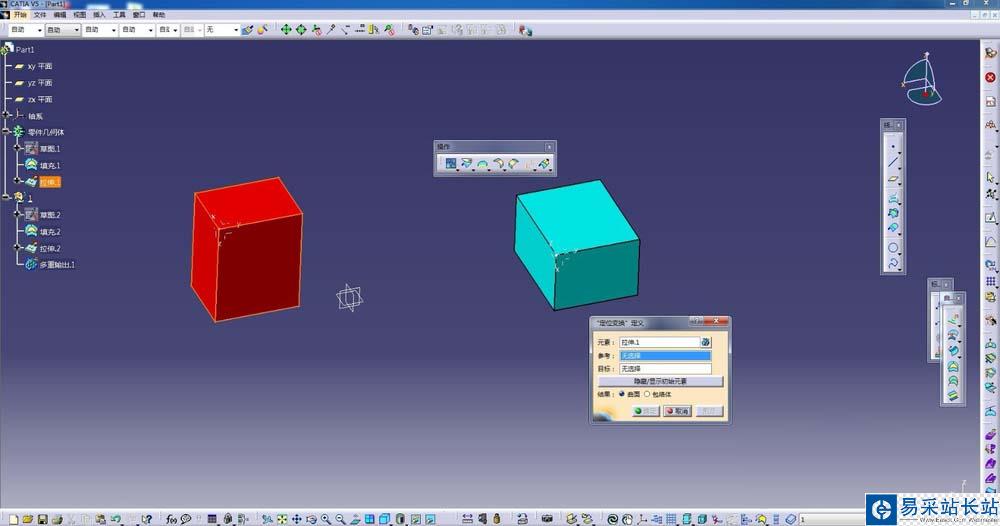

6、點擊選擇操作命令欄中的“定位變換”命令，彈出“定位變換”定義對話框（此時為了區分兩個物體，我將物體賦成不同的顏色）；

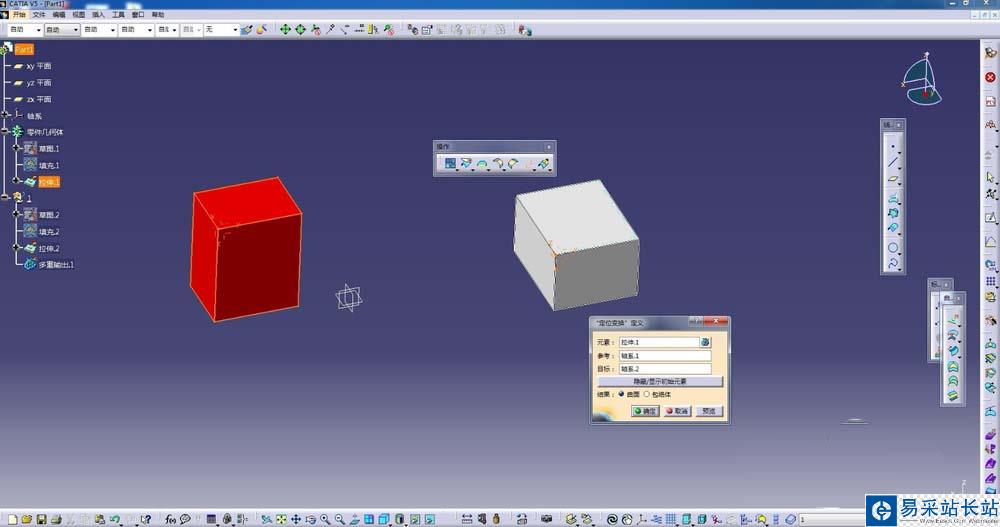

7、選中需要移動的物體，分別選擇物體上的原始軸系，和需要變換到的目標軸系；

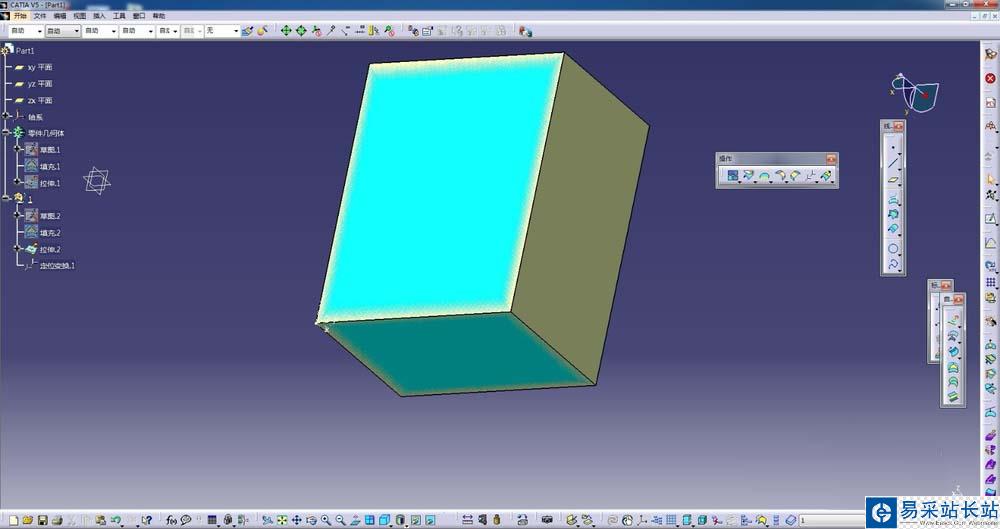

8、點擊確定，如圖，通過坐標系移動物體就完成了。

以上就是CATIA李彤坐標系的變換改變零件位置的教程，希望大家喜歡，請繼續關注錯新站長站。
