UG12.0設計折彎的鈑金的時候，如果沒有加強筋其折彎部分很容易變形，想要添加加強筋，該怎么添加呢？下面我們就來看看詳細的教程。

軟件名稱：Siemens PLM NX 12.0.0 64位 簡體中文特別版(附破解文件+安裝教程)軟件大小：5.15GB更新時間：2017-11-01

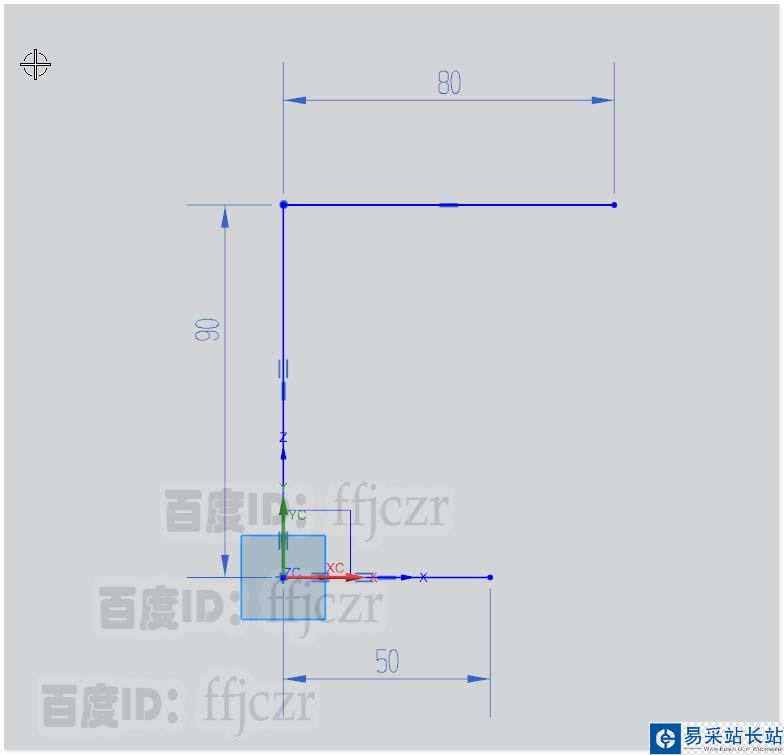

1、選用輪廓彎邊命令，創建一個折彎件。XZ面為輪廓彎邊的截面草繪圖，用輪廓曲線繪出折彎件的截面線。在X軸上繪一條長50的直線，線在X軸上其左端點與坐標原點重合；從原點繪一條在Y軸上的直線，長90，從該直線的另一端點處繪一水平線，長為80，并與上一直線垂直；截面線繪制完成。

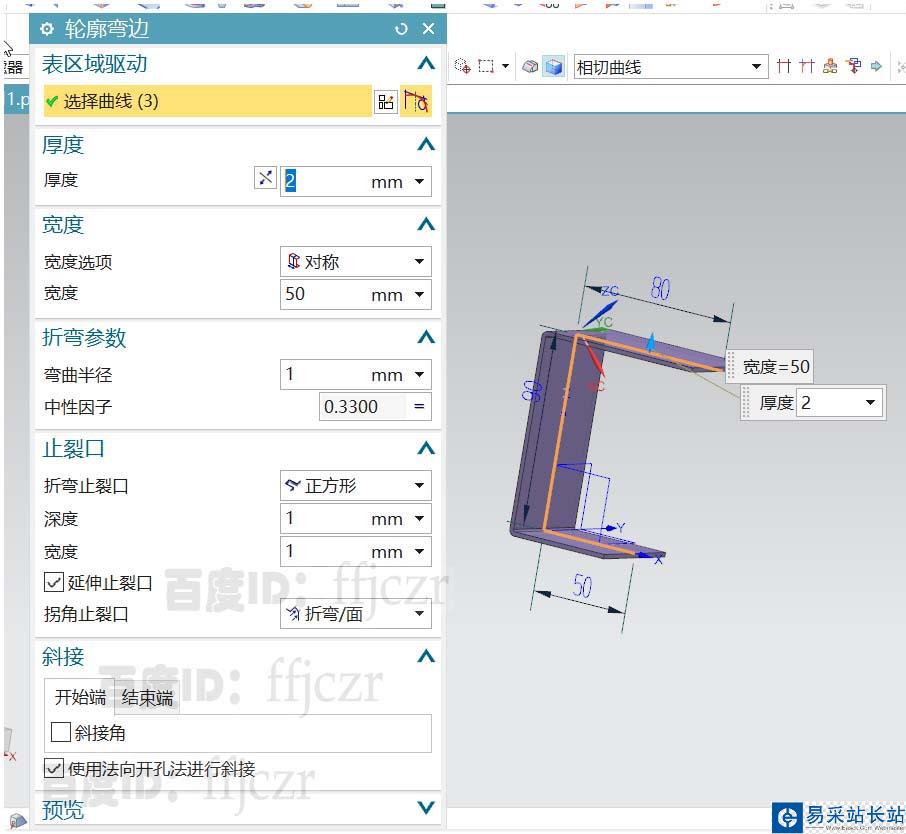

成草繪后，在輪廓彎邊對話框中設置折件的厚度為2，寬度選項為對稱，寬度為50；確定后得到一個折彎件。

2、完成草繪后，在輪廓彎邊對話框中設置折件的厚度為2，寬度選項為對稱，寬度為50；確定后得到一個折彎件。

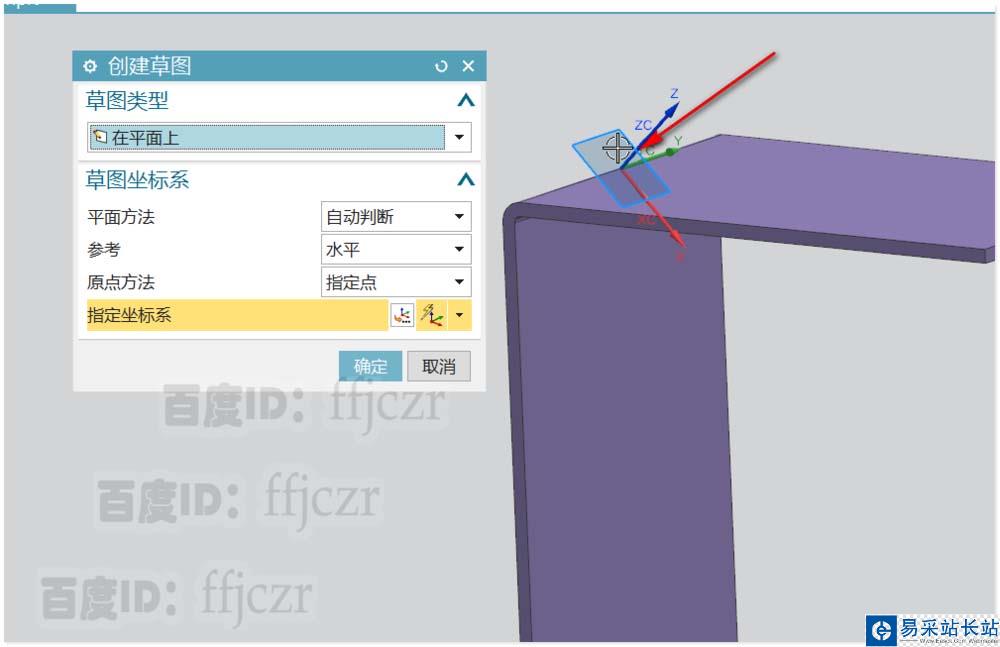

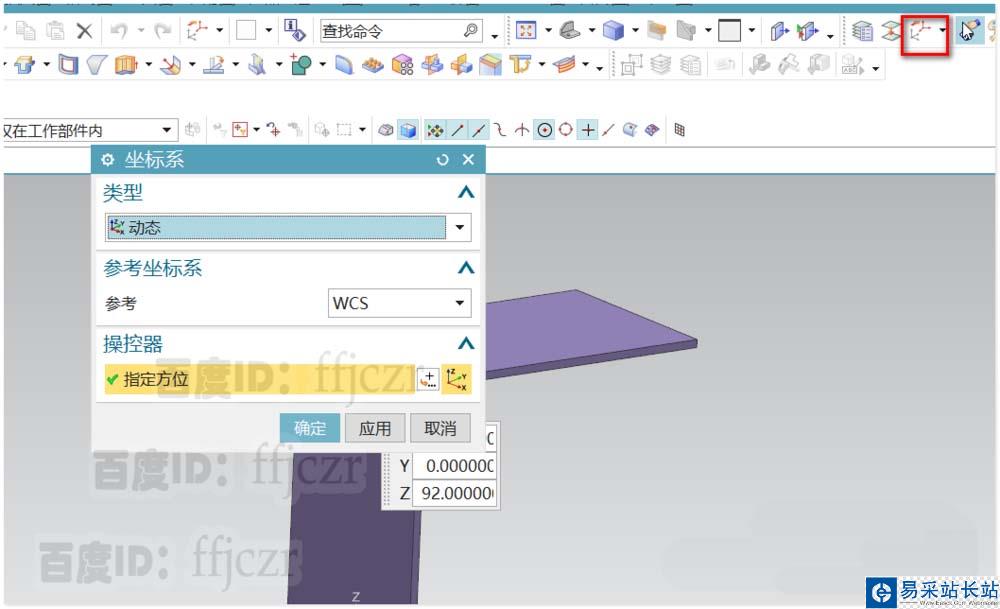

3、選用WCS定向，類型為動態。在折彎件的上直角邊中點處新建一個45度傾斜的坐標。

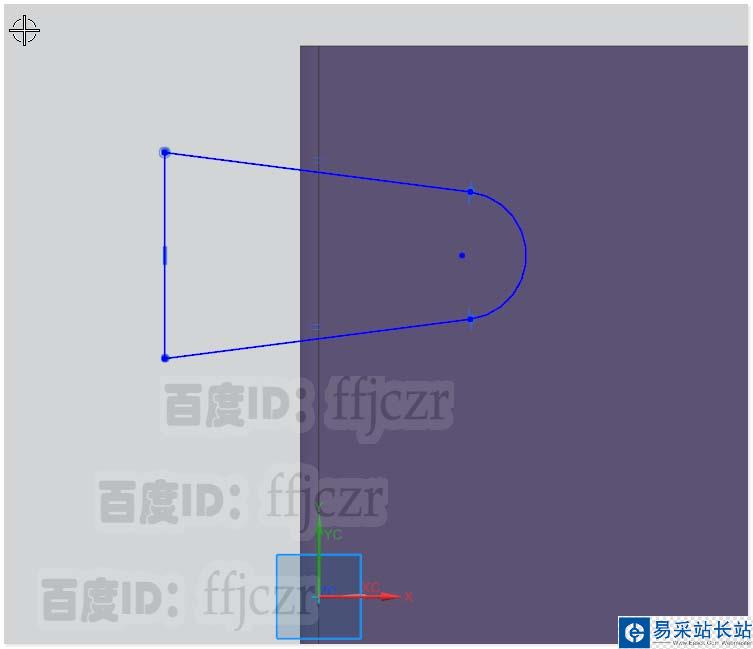

4、選用拉伸命令，草圖平面為新建的坐標XY面；在草圖中用輪廓線命令，在X軸正向繪出帶圓弧的輪廓。

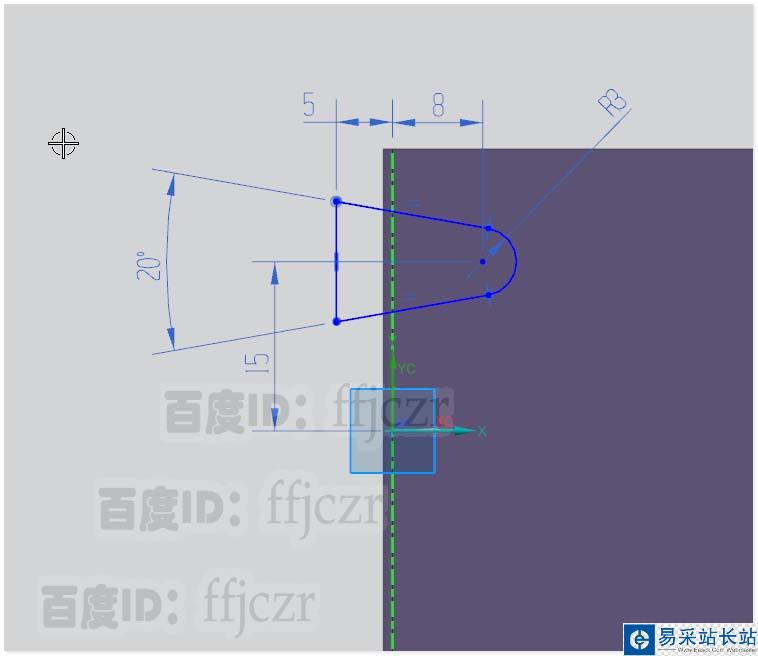

5、用標注對上步繪的輪廓進行約束定位，輪廓線圓弧的半徑為3，兩條相等長度的切線形成的角度為20度，圓心到X軸的距離為15，到Y軸的距離為8；與Y軸平行的豎線距離Y軸5cm. 草圖完全約束，完成草繪。

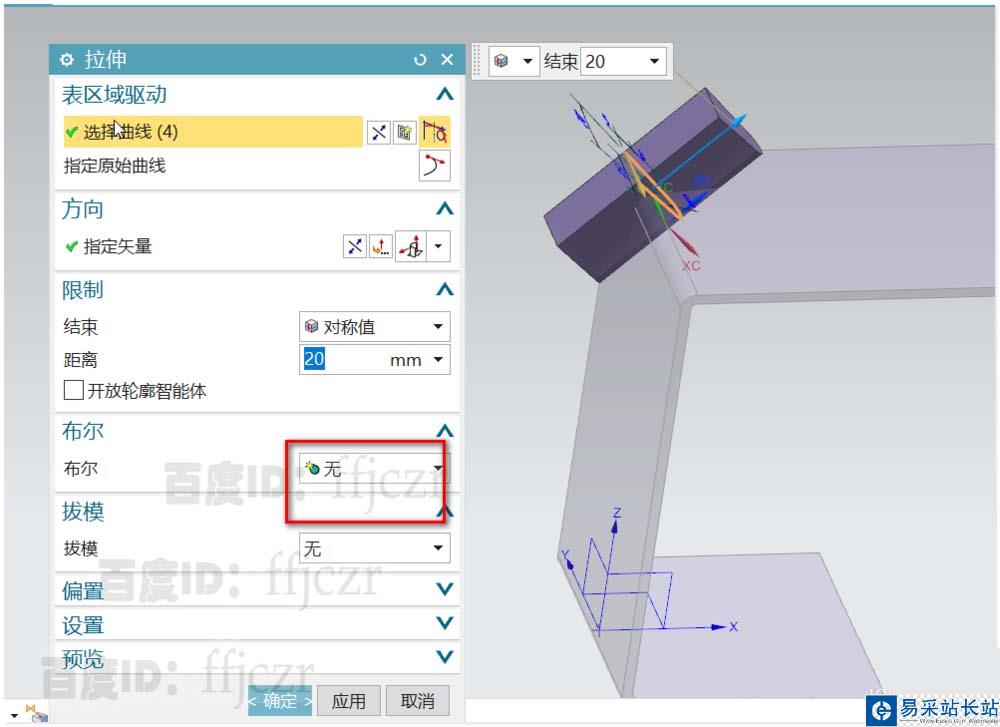

6、完成草繪后，回到拉伸對話框，類型為對稱，值為20；不要選用布爾運算。得到沖壓用的工具體。

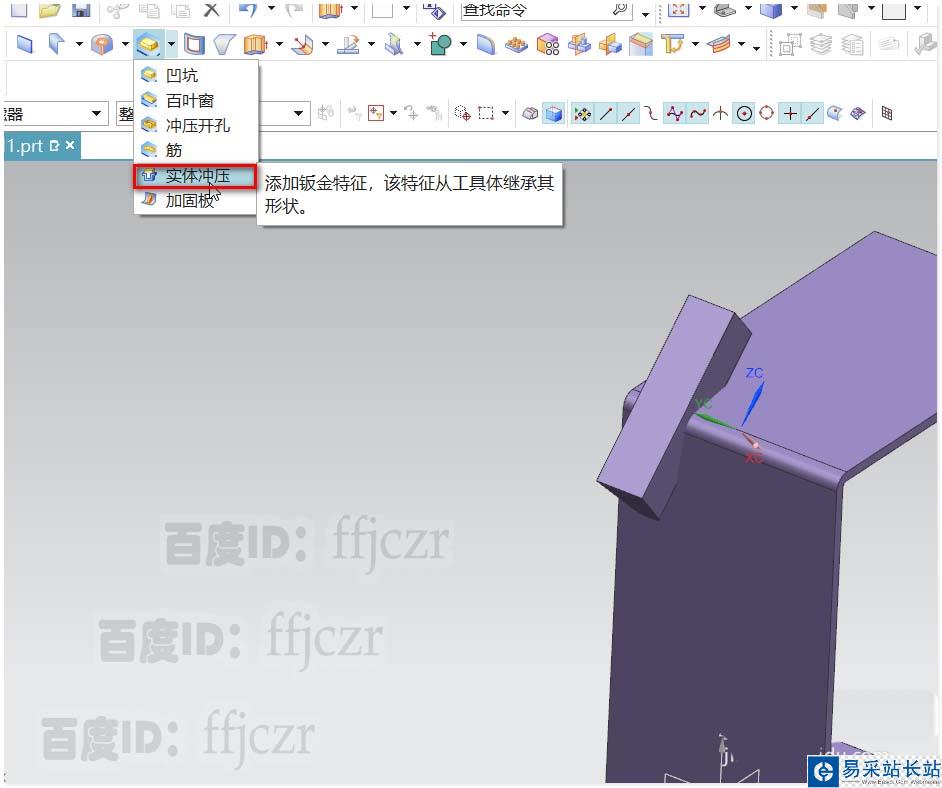

7、選用實體沖壓，對話框中的目標面為折彎件上的外表面，工具體為上步創建的實體；沖壓半徑為0.2，確定后得到折件中的一個加強筋。

8、選用鏡像特征命令，鏡像特征為上步創建的加強筋；鏡像平面為XZ；確定后得到另一邊的加強筋。至此折彎件的加強筋創建完成。
