CATIA中需要測量出兩個物體的干涉量有多少，該怎么測量呢？下面我們就來看看詳細的教程。

軟件名稱：CATIA V5-6R2013 64位 簡體中文特別版(附安裝破解教程)軟件大小：1.71GB更新時間：2017-06-22

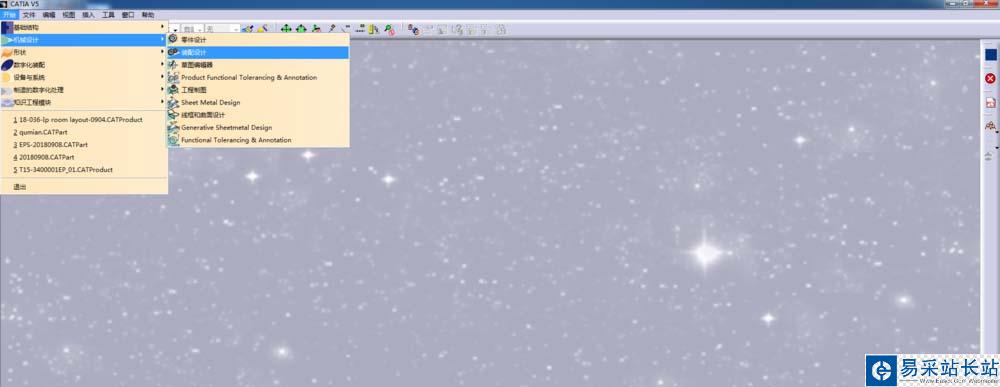

1、首先打開CATIA，選擇開始>機械設計>裝配設計；

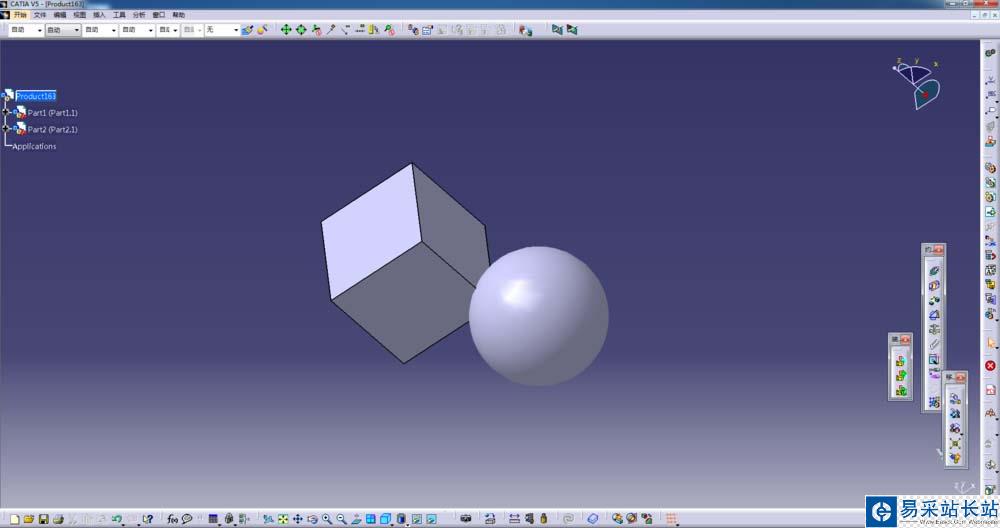

2、選擇文件>打開，調入產品，產品中兩個零件處于干涉狀態；

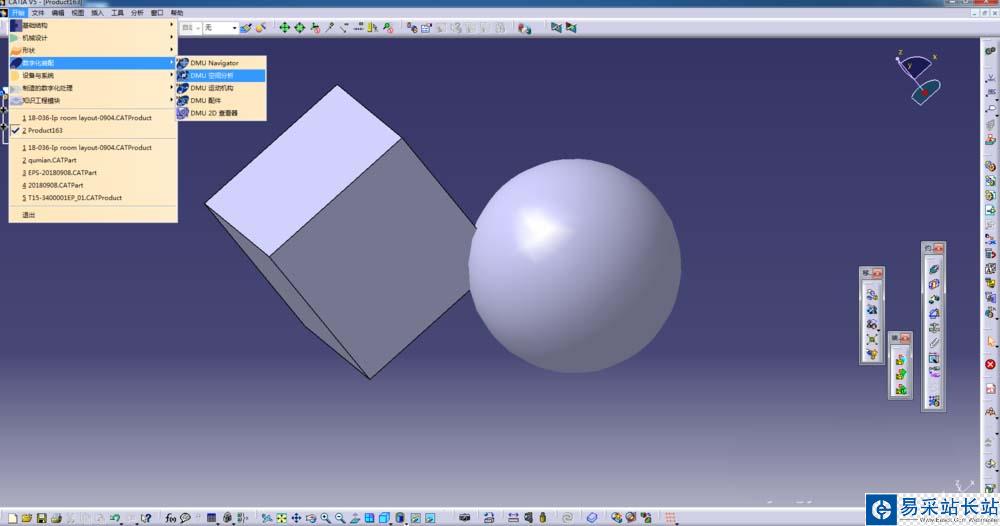

3、點擊開始>數字化裝配>DMU 空間分析，進入數字化裝配模塊；

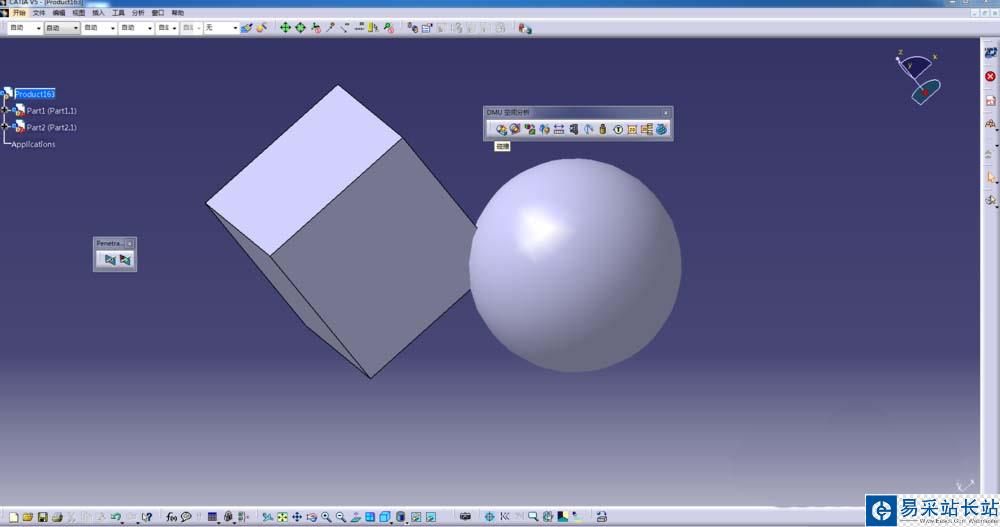

4、在模塊中找到DMU 空間分析命令欄，點擊第一個“碰撞”命令；

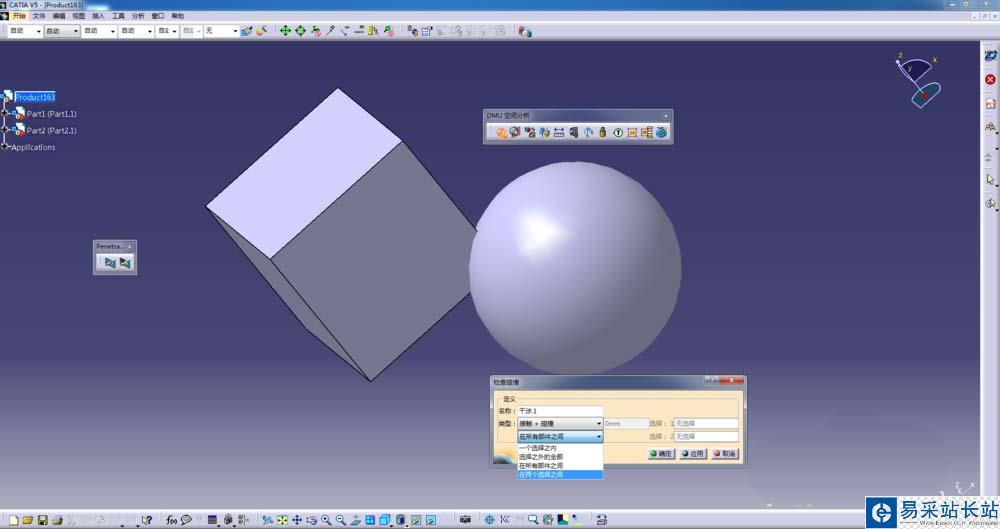

5、點擊類型，選擇“在兩個選擇之間”，分別選擇兩個干涉的零部件，注意，此處如果需要直接顯示結果，需點擊“應用”命令；

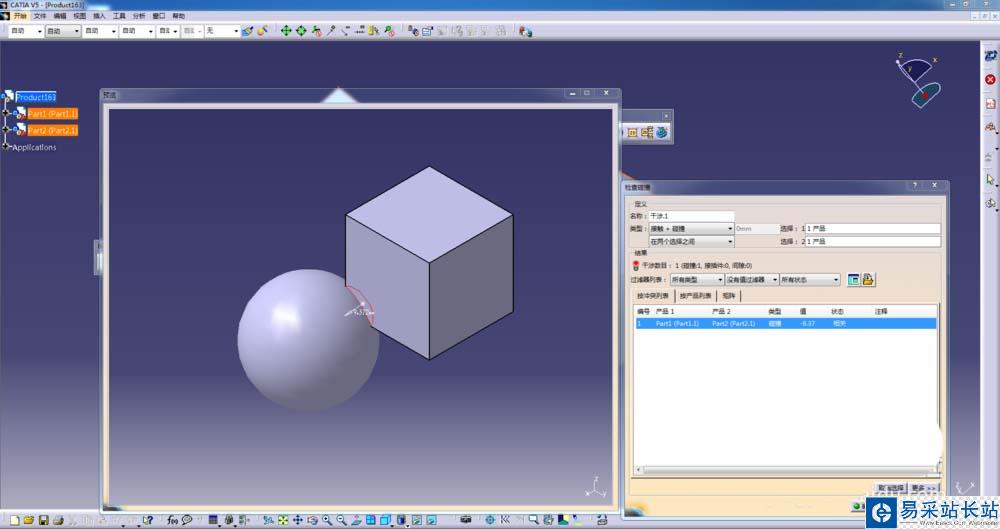

6、彈出“檢查碰撞”對話框和預覽的圖片框，預覽中顯示沿箭頭方向，干涉9.372mm，檢查的結果同樣記錄在檢查碰撞中。

以上就是CATIA干涉量的測量方法，希望大家喜歡，請繼續關注錯新站長站。
