草圖大師設計建筑模型的時候，需要進行墻壁的分層建模，保溫外飾面等都需要進行區分建模，該怎么創建外墻內保溫呢？下面我們就來看看詳細的教程。

軟件名稱：SketchUp Pro 2018(草圖大師) 18.0.16975 中文特別版(附破解補丁+安裝方法) 64位軟件大?。?70MB更新時間：2017-11-16

1、首先，我們最好先將cad圖紙先導入到su中，cad一般都比較精確，會有比較精確完整的墻體以及保溫分層。

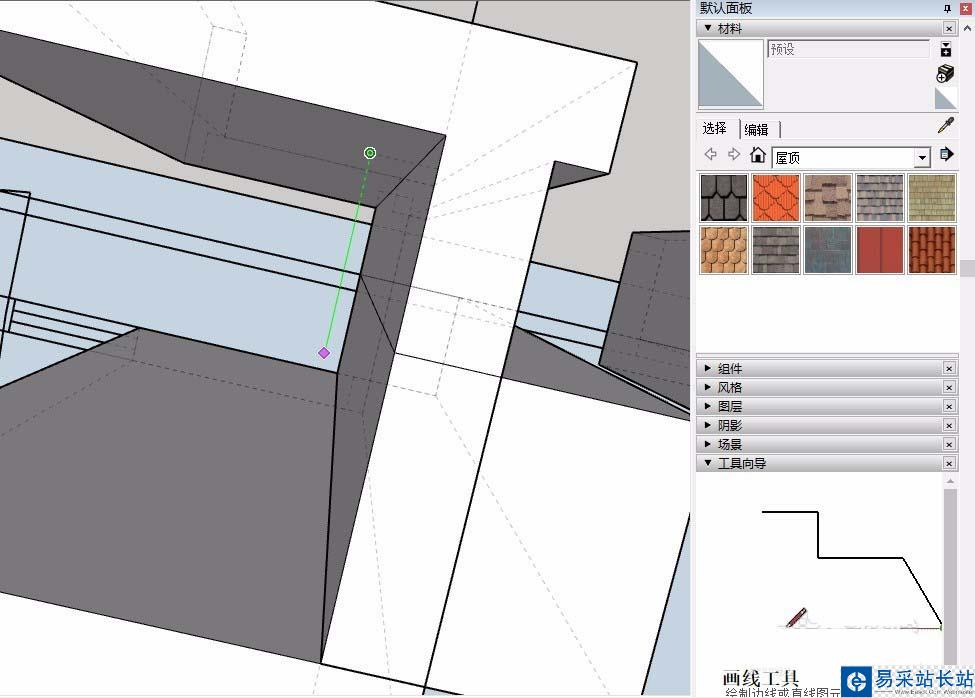

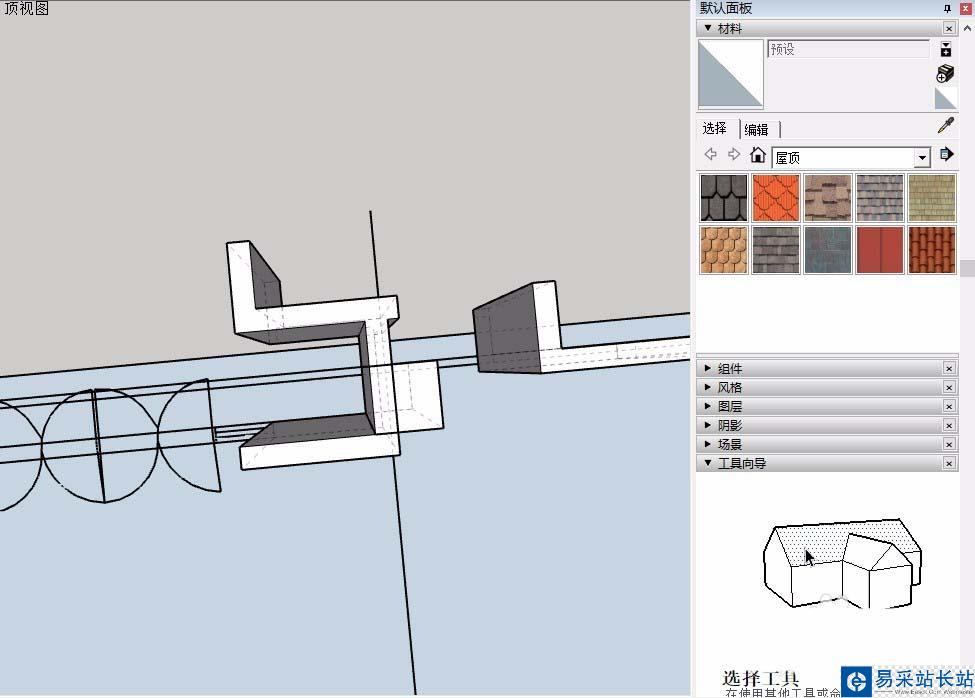

2、我們先將墻體直接拉出模型，然后從上面查看模型，就可以看到地面上的cad圖紙，然后就可以使用鉛筆工具描繪保溫層。

3、保溫層和墻線一般有較明確的區分，并且保溫一般在墻體外部，因此我們在繪制的時候要注意繪制的方向。

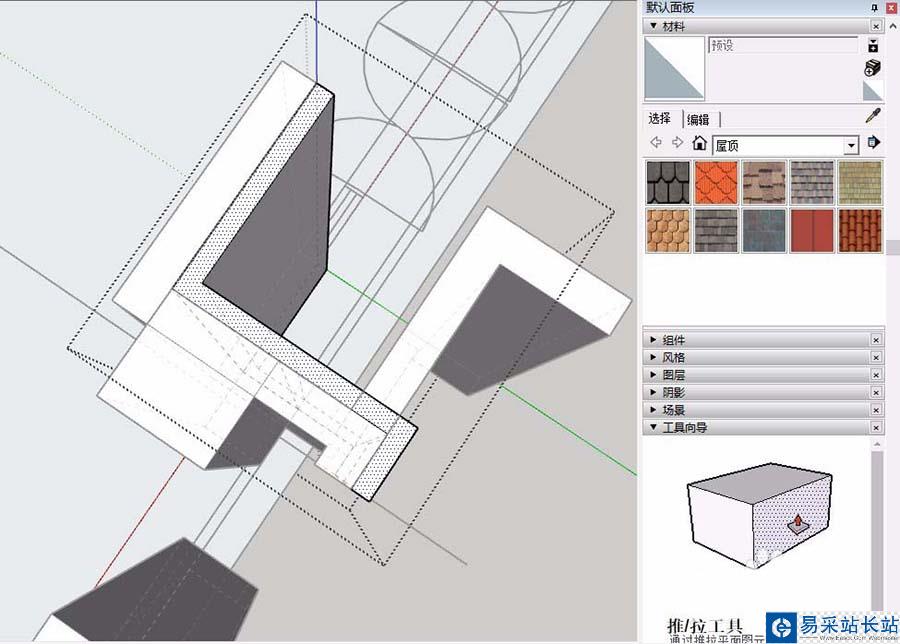

4、完成底部保溫的描繪后，我們就可以按下P鍵，進入到推拉工具，直接對保溫層進行模型的推拉，建造出來合適的高度。

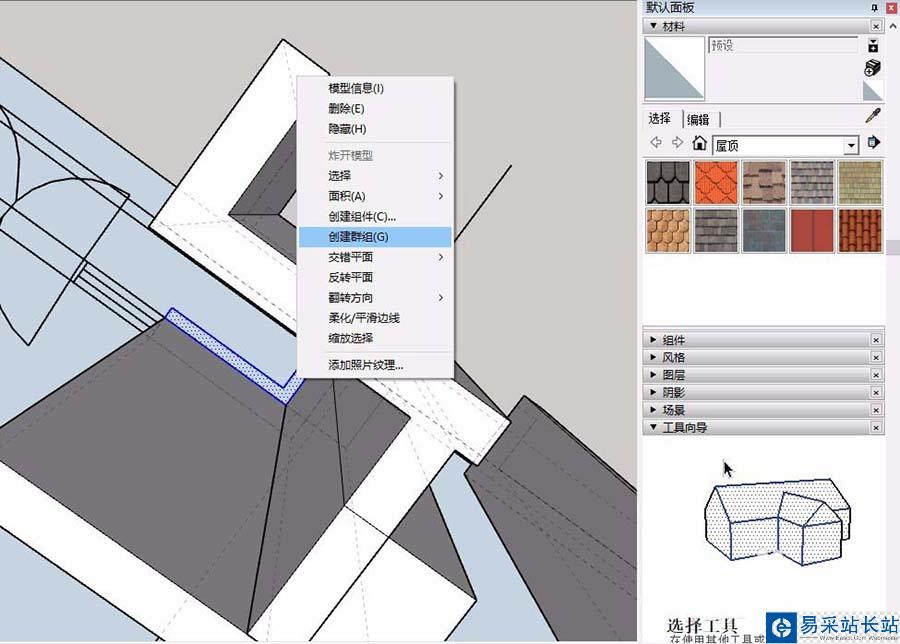

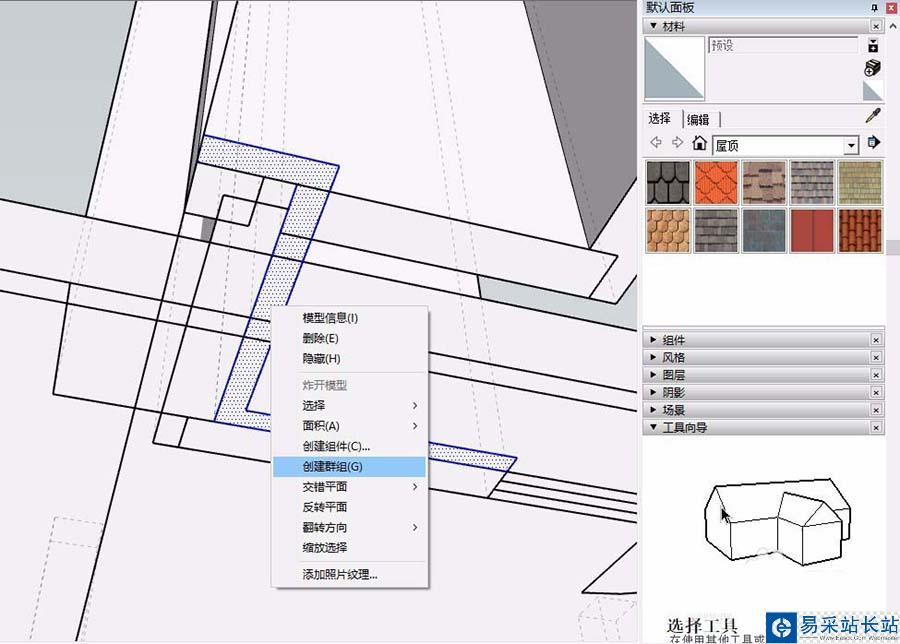

5、完成保溫層的繪制后，我們選擇模型，連續點擊鼠標左鍵三次，即可選中所有部件，然后右鍵點擊，在彈出的菜單欄中，選擇編組，即可對保溫層編組。

6、如果保溫層和墻體比較靠近，或者有其他的障礙物，我們也可以從底部進行選擇，按下K鍵開啟透視模式，即可進行模型選擇操作。

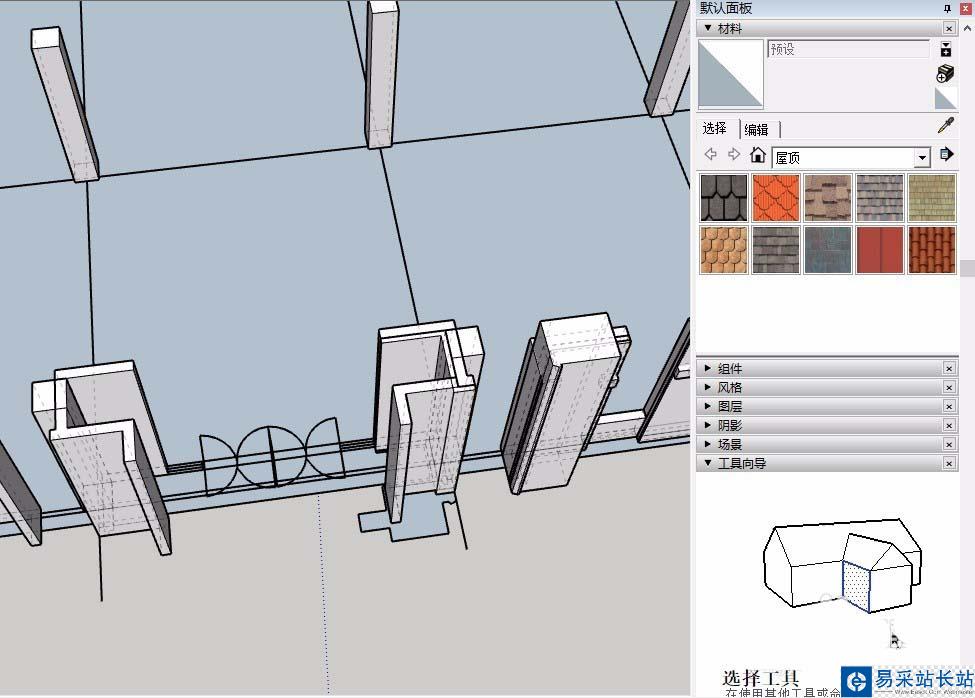

7、在模型中，對墻體、保溫層等進行分別編組，即可很好的進行后期修改操作，完成墻體和保溫后，我們就可以對模型進行外飾面的處理。

以上就是SketchUp草圖大師設計外墻內保溫的教程，希望大家喜歡，請繼續關注錯新站長站。
