CATIA中想要畫點和線，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 32位軟件大小：1.84GB更新時間：2016-06-27

1、打開CATIA，在開始菜單中選擇>形狀>創成式外形設計；

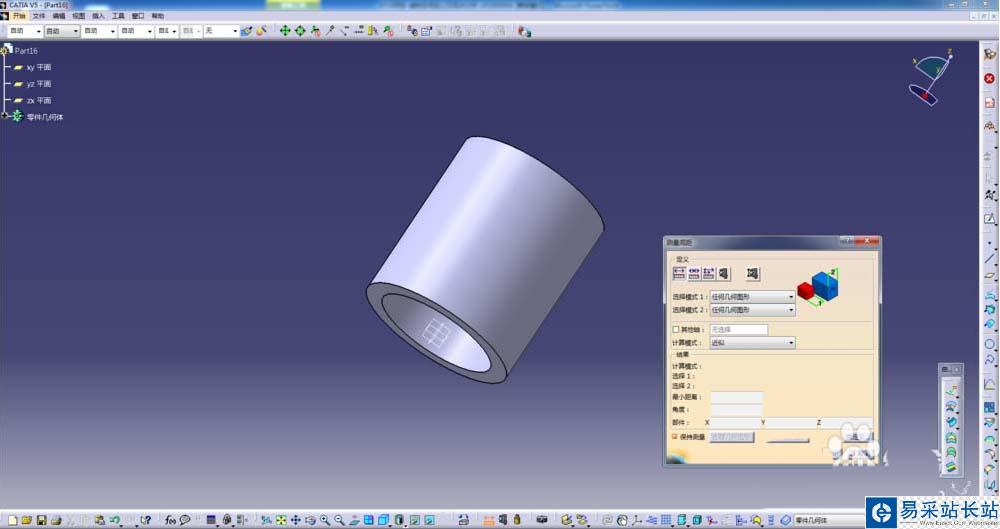

2、選取一個空心圓柱，選擇測量命令；

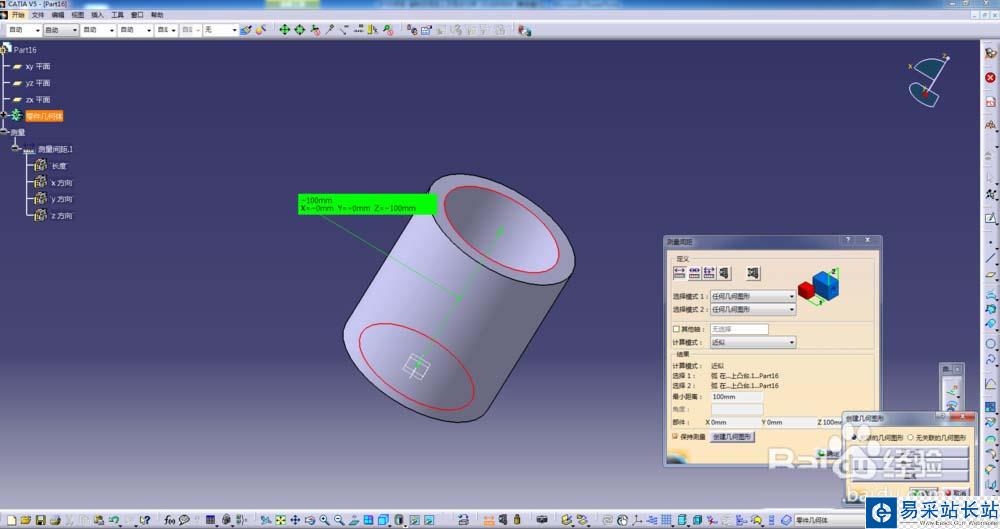

3、選擇模式“任何幾何圖形”，分別選取圓柱底部圓心和頂部圓心進行測量；

4、點擊測量命令左下角處“創建幾何圖形”，出現創建幾何圖形對話框；

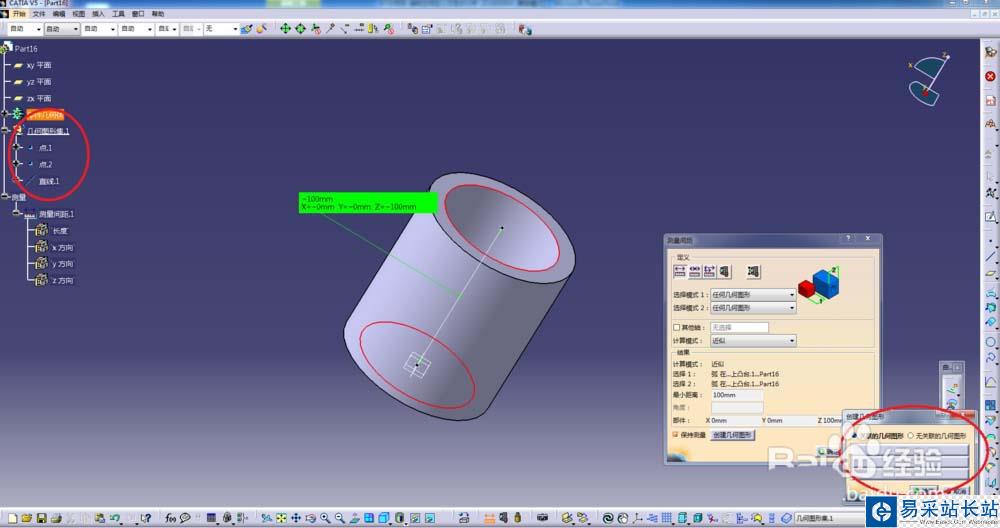

5、分別點擊“第一點”、“第二點”、“直線”，結構樹上顯示出點1、點2和直線1；

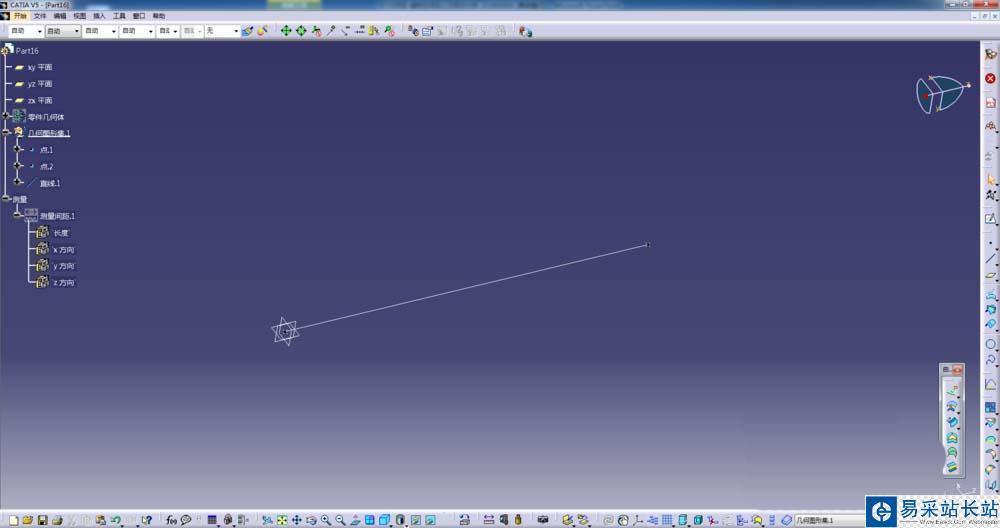

6、隱藏掉空心圓柱，我們所需要的圓心和圓柱軸線就創建出來了。

以上就是CATIA快速的創建點和線的教程，希望大家喜歡，請繼續關注錯新站長站。
