PROE想要畫立體的管道圖，該怎么繪制呢？下面我們就來看看詳細的教程。

軟件名稱：proe v4.0野火版 中文安裝免費版(附安裝步驟)軟件大小：611.3MB更新時間：2016-01-28

1、打開PROE4.0軟件，新建零件圖

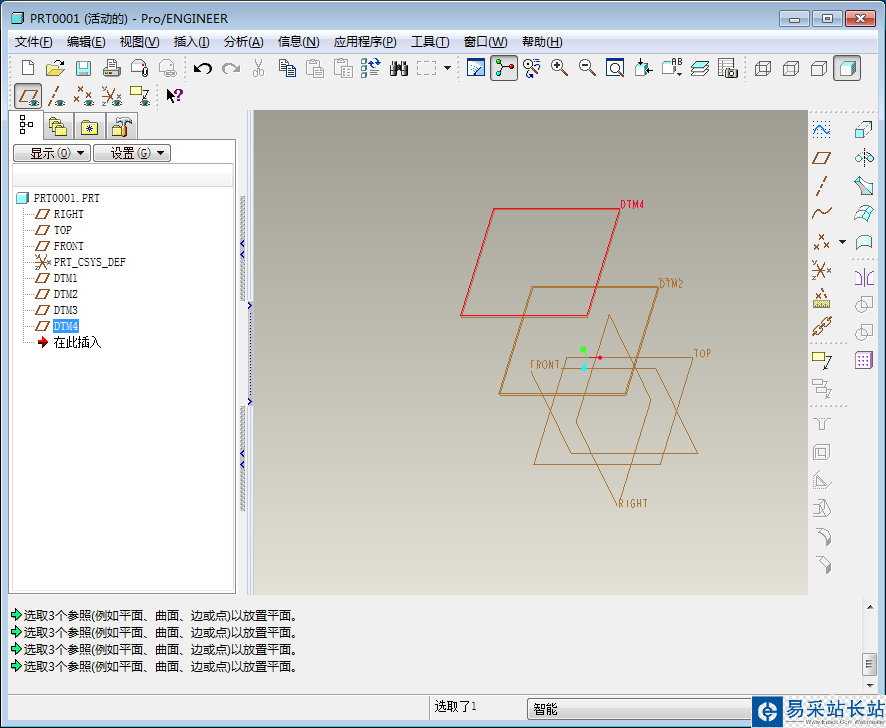

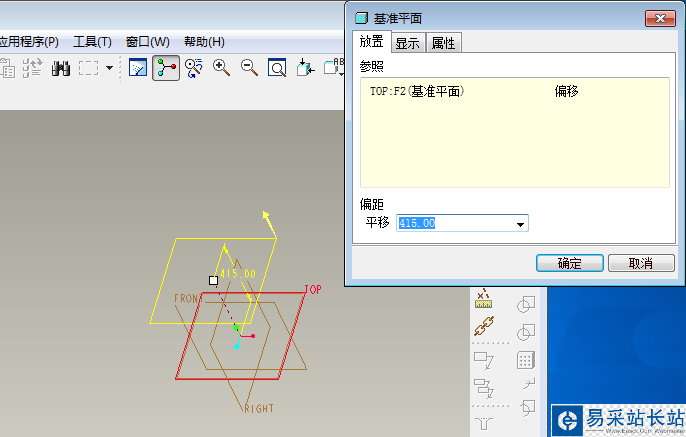

2、以TOP平面為基準，建立四個平面，平面偏移距離分別是415，425，880，890個單位

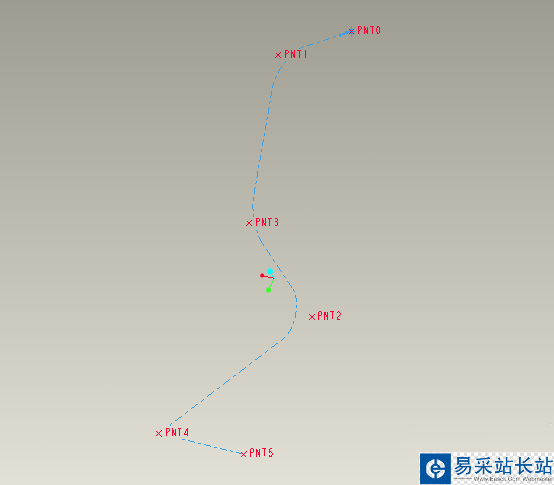

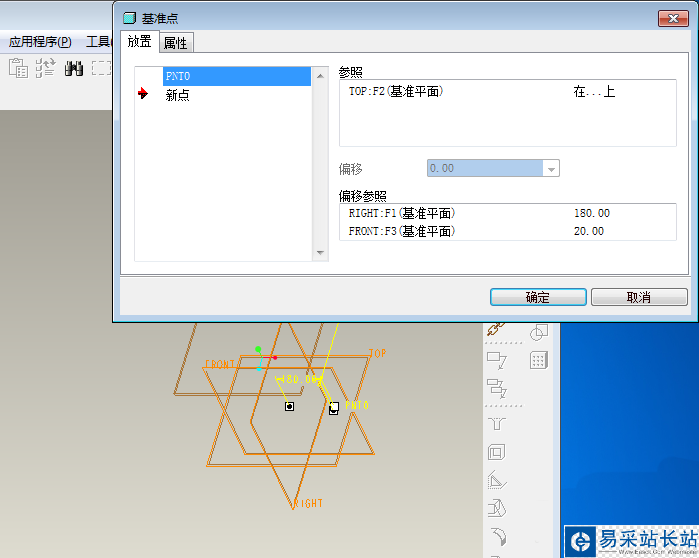

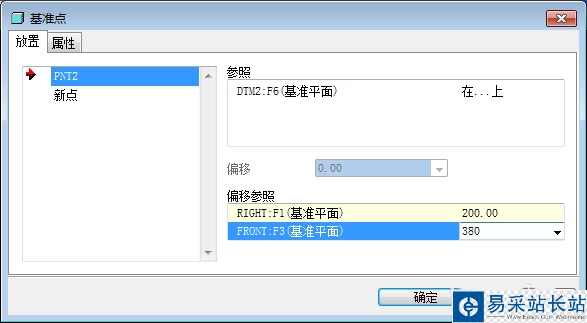

3、在平面上繪制點

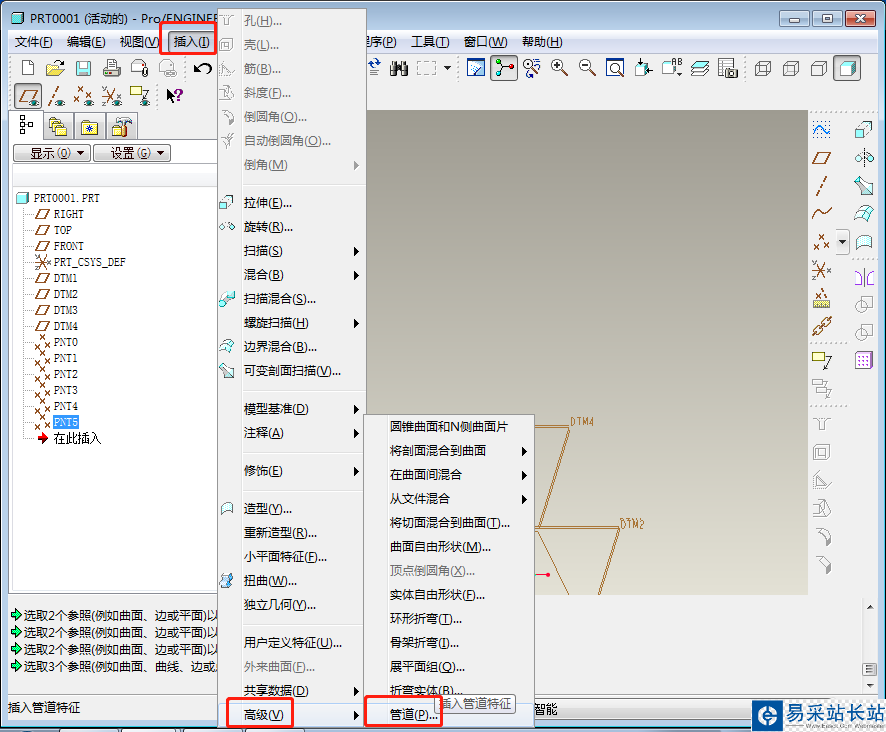

4、點擊“插入/高級/管道”，在菜單管理中點擊確定

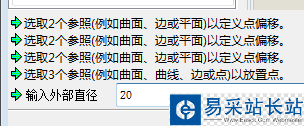

5、輸入管道的外徑，壁厚，在出現的菜單欄中依次選擇“單一半徑/整個陣列/添加點”，

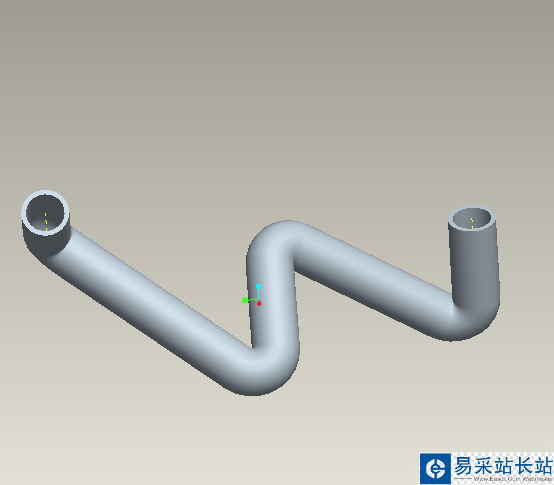

6、點擊完成后，得到管道圖形。

以上就是PROE繪制管道圖的教程，希望大家喜歡，請繼續關注錯新站長站。
