creo4.0工程圖想要創建尺寸公差，該怎么創建呢？下面我們就來看看詳細的教程。

軟件名稱：PTC CREO 4.0 M030 官方中文特別版(附破解文件+許可證+安裝教程) 64位軟件大小：5.86GB更新時間：2017-09-26

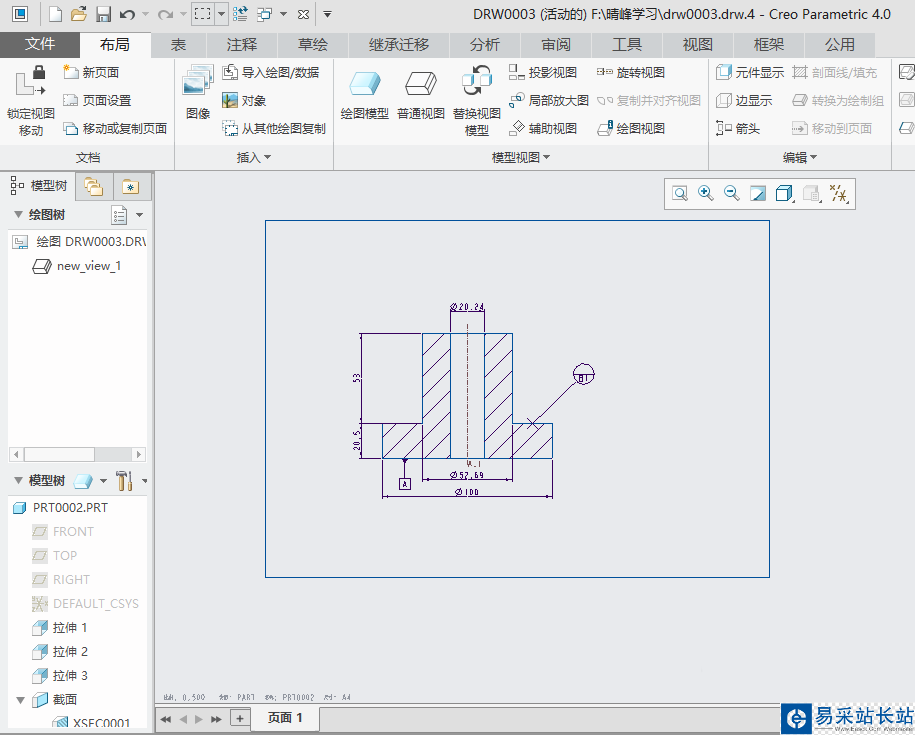

1、打開creo4.0軟件，打開一個工程圖文件。如下圖

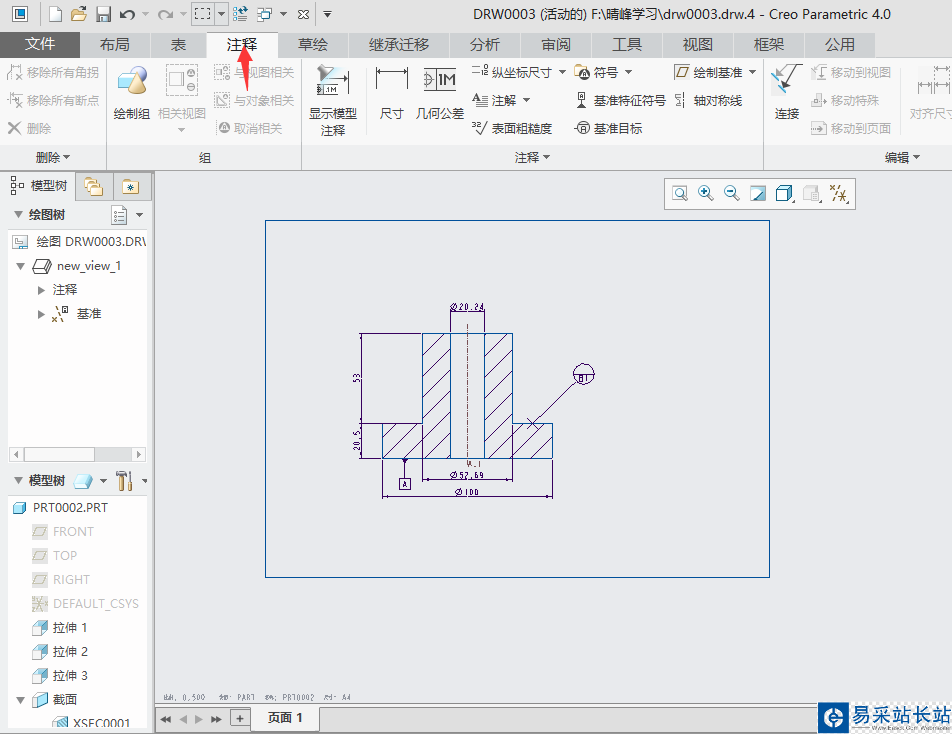

2、切換到“注釋”功能選項。

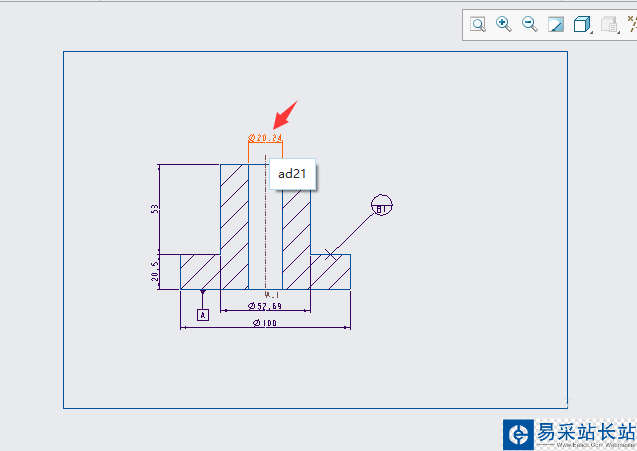

3、雙擊Φ20.24尺寸。

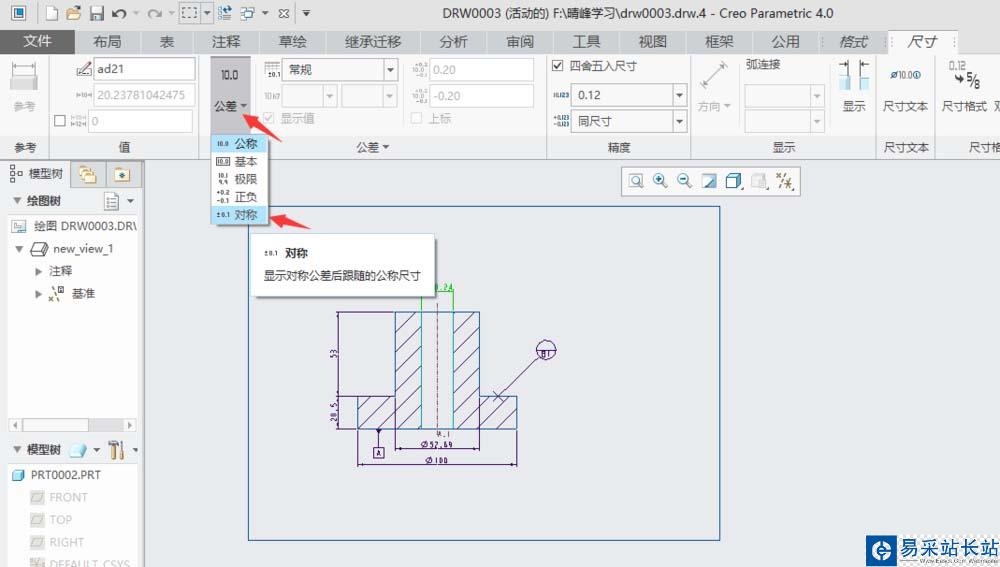

4、在彈出的尺寸控制板中，單擊“公差”，在彈出的方式選擇“對稱”。

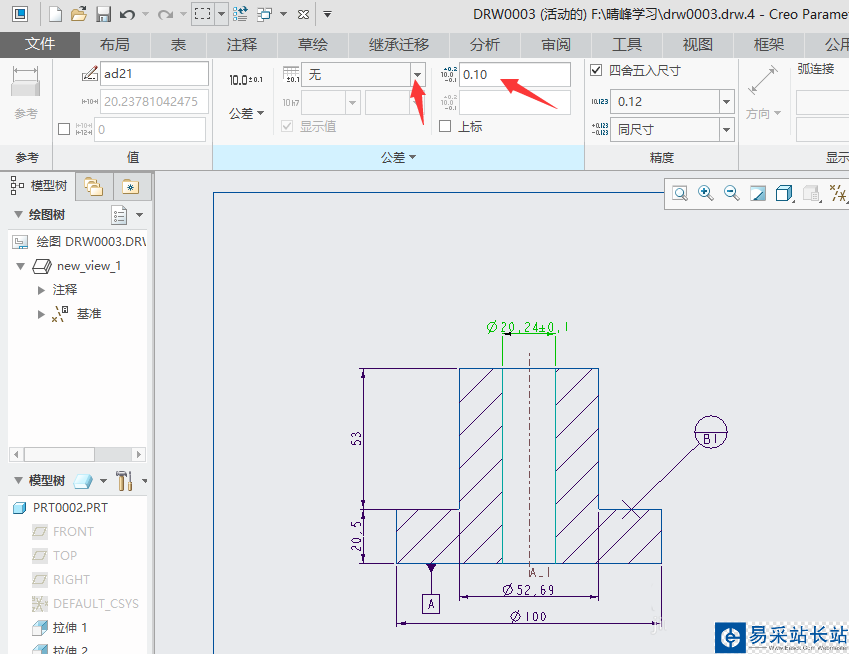

5、單擊“公差標”右邊的下拉按鈕，選擇“無”，在公差值欄輸入（0.1）。

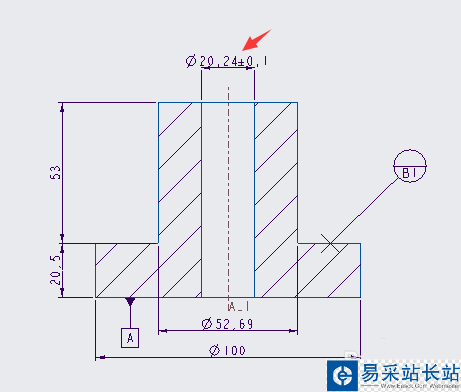

6、完尺寸公差的創建。

以上就是creo4.0工程圖尺寸公差的標注方法，希望大家喜歡，請繼續關注錯新站長站。
