creo4.0同一視圖上產生多個局部剖視圖是經常用到的知識，今天我們就來簡單介紹一下，請看下文詳細介紹。

軟件名稱：PTC CREO 4.0 M030 官方中文特別版(附破解文件+許可證+安裝教程) 64位軟件大?。?.86GB更新時間：2017-09-26

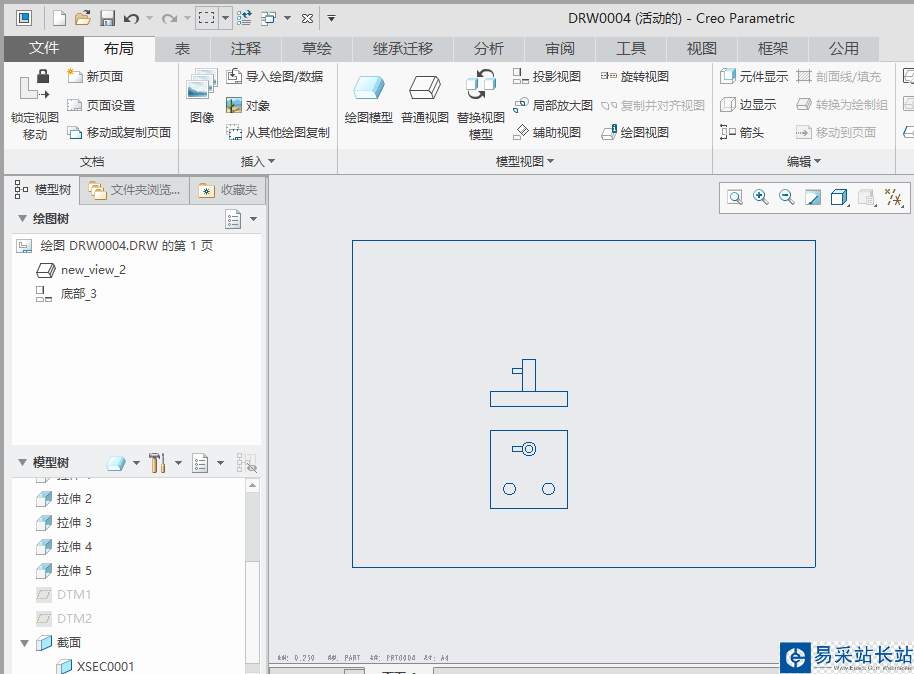

1、打開creo4.0軟件，創建如下如視圖。（零件模型中創建兩個截面XSEC0001、XSEC0002，零件模型這里不具體說明了）

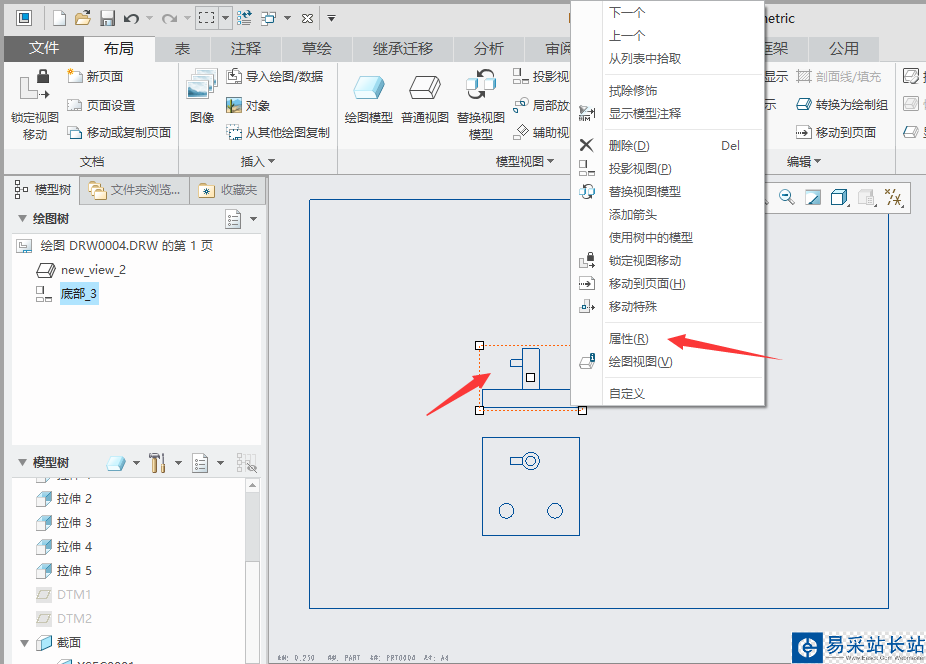

2、單擊主視圖，主視圖被選中，然后右擊。在彈出的快捷選項，選擇“屬性”。

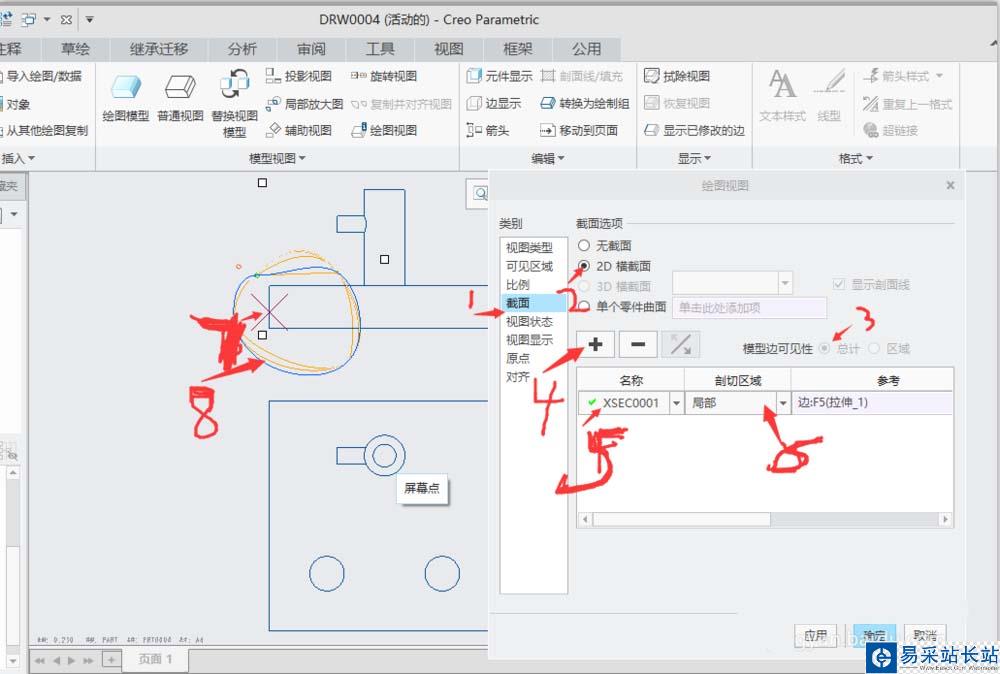

3、在彈出的“繪圖視圖”對話框中選取類別區域中的“截面”。截面選項中選取“2D橫截面”，將模型邊可見性設為”總計“。然后單擊”添加“按鈕。在名稱欄選取“XSEC0001”橫截面，剖切區域選擇“局部”。選取下圖中標記7參考點。繪制下圖標記8封閉樣條。

4、單擊”添加“按鈕。在名稱欄選取“XSEC0002”橫截面，剖切區域選擇“局部”。選取下圖中標記5參考點。繪制下圖標記6封閉樣條。

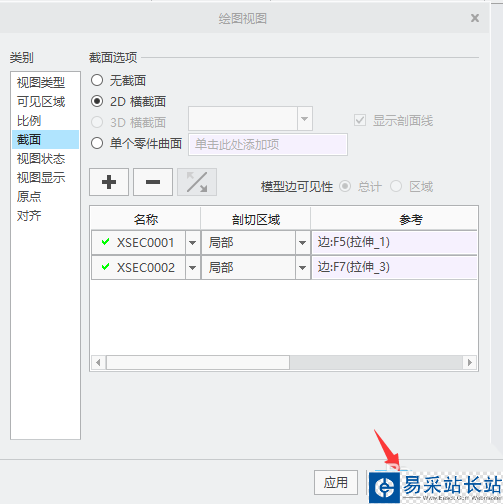

5、單擊“繪圖視圖”對話框中”確定“。

6、單擊主視圖，選中主視圖。右擊在彈出的選項選擇”添加箭頭“。

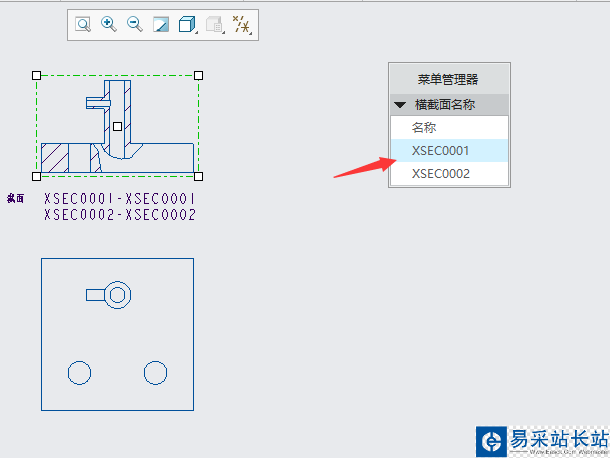

7、在彈出的”菜單管理器“選擇橫截面”XSEC0001“，

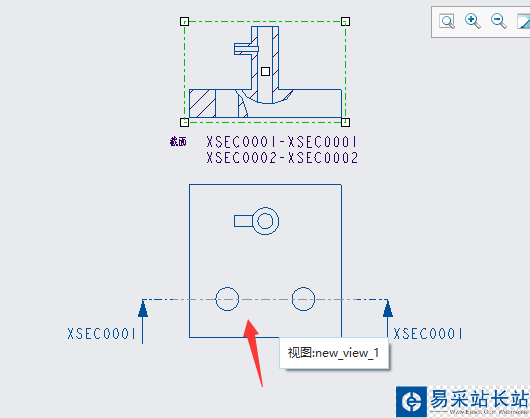

8、單擊俯視圖，此時就添加了橫截面”XSEC0001“箭頭。

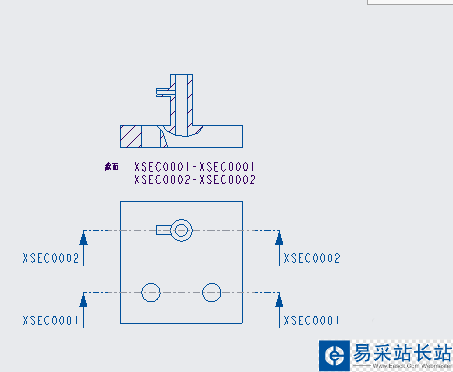

9、用同樣的方法添加橫截面”XSEC0002“箭頭。

以上就是creo4.0同一視圖產生多個局部剖視圖的方法，希望大家喜歡，請繼續關注錯新站長站。
