ProE中想要繪制工型輪廓，最常用的方式是畫多段線組成，但是這種方法比較麻煩，今天我們就來介紹一種簡單的方法。

軟件名稱：Proe5.0 M280終極版本 64位 中文特別版(附注冊機+許可證文件+安裝教程)軟件大?。?.27GB更新時間：2017-06-14

1、打開或新建零件，新建一個草繪，可選Top面做草繪平面。

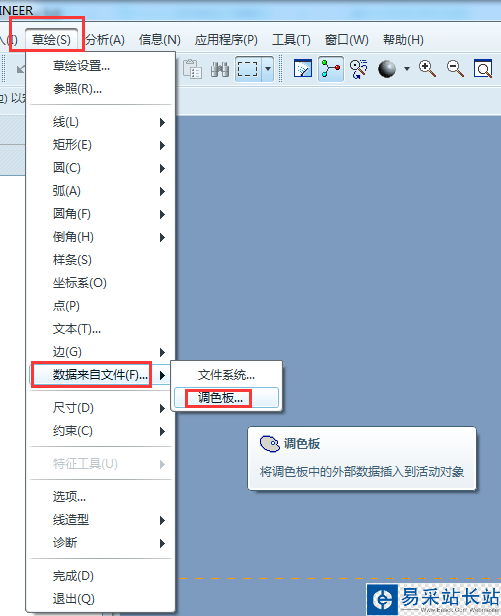

2、進入草繪界面后，依次點擊“草繪”-“數據來自文件”-“調色板”。

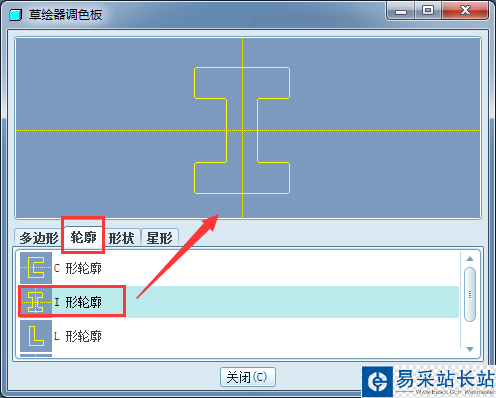

3、系統彈出“草繪器調色板”的屬性窗口如下圖所示，點擊“輪廓”，選擇“工型輪廓”，雙擊鼠標左鍵或者拖動到草繪界面，隨意找個位置單擊鼠標左鍵將其放置。

4、放置在草繪界面后的效果如下，會有一個默認尺寸和位置。

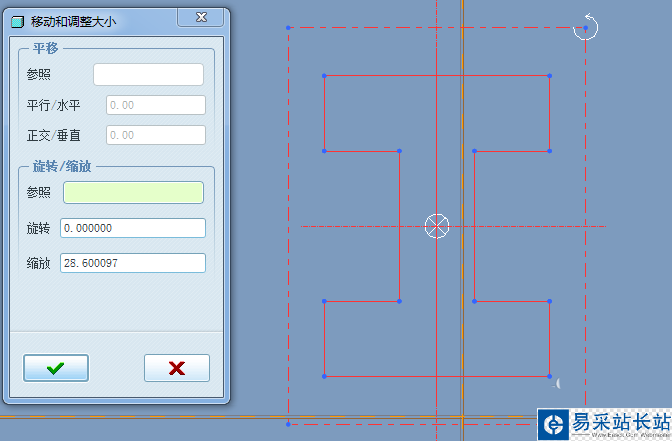

5、調整縮放比例為10或其它值，拖動中心點至原點，不進行旋轉。

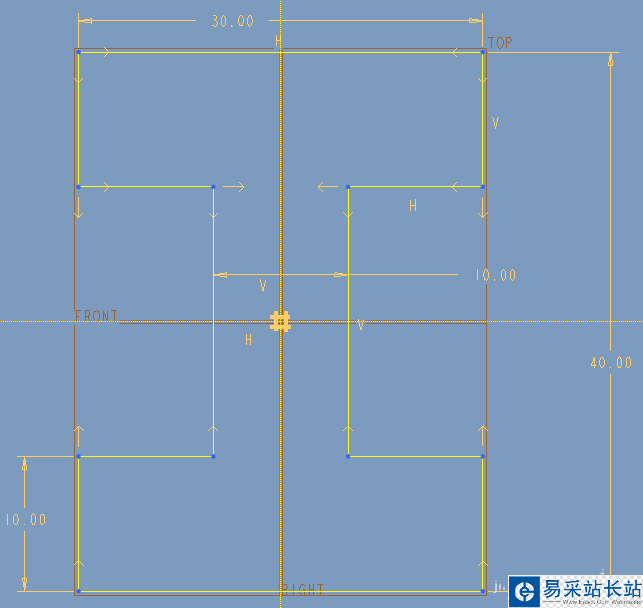

6、效果如下，可通過尺寸驅動繼續對各參數進行調整。

7、可通過拉伸形成下圖所示的C型輪廓實體，也可拉伸切除材料，或者進行旋轉等其它特征操作。
