無論建筑圖紙還是機械圖紙，打印輸出時圖形的線寬都是有區別的，打印的圖紙通常會加粗本專業的重點圖形，而一些輔助線和次要圖形則會用細線或虛線打印。例如建筑圖紙中的軸線、機械圖紙的中心線都會用虛線表示，且線寬設置得較細，建筑平面圖中會突出墻體、門窗等基本建筑構件，而到了電氣、暖通、給排水軟件中則需要突出本專業的線纜、管線和設備，墻和門窗則會打印成細線。

在CAD中提供了幾種控制打印線寬的方法，這些方法并沒有孰優孰劣之分，只是結合行業和圖紙的特點可以選擇更適合的方式。例如要機械軟件通常只設置幾個圖層，中心線、細實線、粗實線等，這些圖層中將線型和線寬都設置好了，在繪制圖紙時只要將圖形繪制到相應的圖層上就好了。自己即使沒有機械專業軟件，也不妨建立一個模板，按線型和線寬需要設置好幾個圖層，這樣每次繪圖和出圖時就無需重新設置了。建筑行業圖紙相對要復雜一些，通常按建筑構件來分層，例如墻體、門窗，有時墻體還會分為好幾個圖層，因此建筑圖紙可能有上百個圖層，大部分都采用按顏色來設置輸出線寬。而一些建筑設備專業軟件，例如浩辰CAD電氣，線纜直接用帶寬度的多段線。

使用實體（對象）線寬來控制打印線寬

1.所謂“實體線寬”是給圖形設置的線寬。

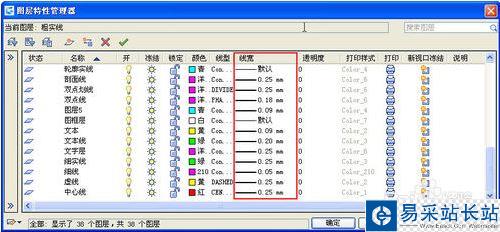

實體線寬最好通過圖層來設置，而圖形線寬直接用默認的（Bylayer 隨層）即可，這樣便于對圖形進行整體管理和后續修改。如下圖所示：

2.如果圖形簡單，沒有分圖層，或者同一圖層上的對象要打印不同的線寬，可以直接選取對象，單獨給圖形設置線寬，如下圖所示。

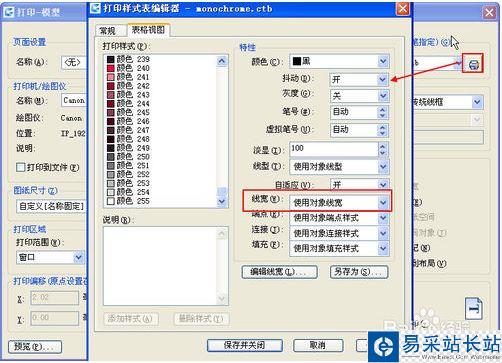

3.在圖中已經設置了線寬后，想按設置的線寬打印的話，必須選擇合適的打印樣式表文件，在打印樣式表中設置輸出線寬為“使用實體線寬”，否則設置的線寬也會被忽略。采用這種方式的好處，在圖中設置好線寬后，無論使用CAD自帶的彩色或單色的CTB文件，默認設置都是“使用實體線寬”，不需要再做任何調整，直接輸出即可，如下圖所示。

4.線寬是設置好了，但打印時還要注意輸出顏色的設置，選擇合適的CTB文件。

利用顏色來控制輸出線寬

1.CAD中最常用的打印樣式表是CTB（顏色相關打印樣式表），就是按索引色來控制輸出的顏色、線型、線寬。使用顏色來控制輸出線寬的好處就是直觀，圖紙打開后，顏色可以一目了然，設計起來也非常簡單。而線寬相對來說就很難分辨了，即使打開“線寬”顯示，在屏幕上看到的也只是示意效果，即使在布局中使用了頁面設置中的線寬設置，看到的也并不是實際的寬度。
