寫給正在學習proe繪圖的新手們，pro/E是全參數化進行三維零件設計的軟件，剛開始學習一定要掌握一些軟件的操作規律，這樣才能在學習中、工作中應用自如！本教程分享關于Proe兩點間距離標注尺寸技巧；

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大小：667.5MB更新時間：2015-04-08

1、打開軟件，新建一個模型文件，點草圖功能，選擇一草繪平面，進入到繪制當中；

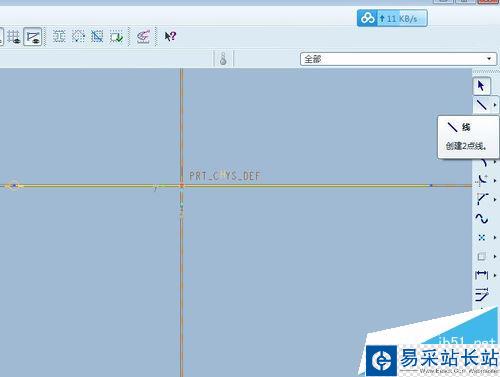

2、使用直線功能，隨意的繪制一條線；

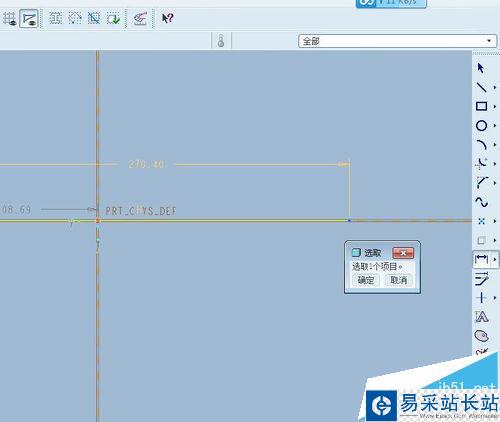

3、點標注，選擇兩點間的距離；其得到兩點距離如下；這是直線，如果我們繪制的是斜線，那該怎么標注其長度呢？

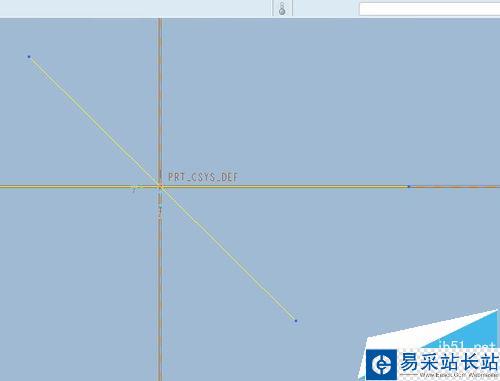

4、再次使用曲線功能，繪制一條斜曲線；

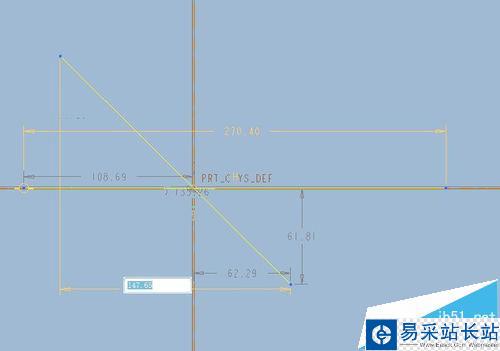

5、在標注時，放置尺寸的不同，我們會發現，測量的結果亦不同；

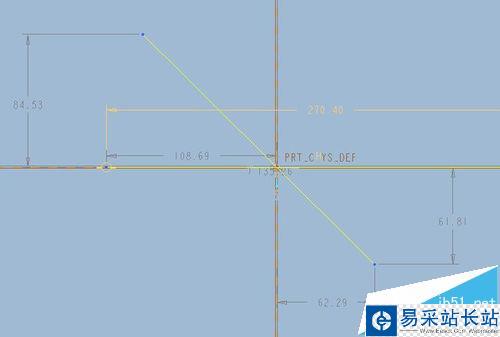

6、如果我們想要與坐標重直的兩點距離尺寸，我們應當；

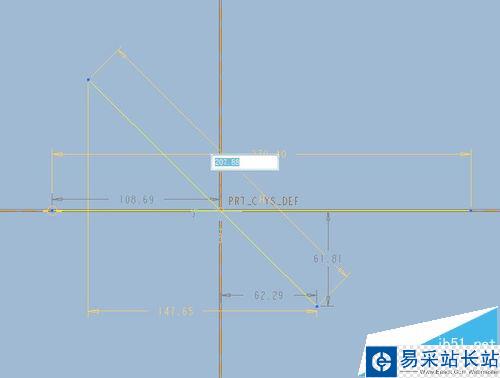

7、如果是想與直線垂直的兩點距離尺寸，應該；
