CATIA軟件基礎應用，當遇到可以參考的面或者線條，但是因為較復雜、約束較多時，可以通過提取、再投影的方式來減少畫圖時間。

軟件名稱：catia v5r20 破解安裝版 v2013.04.25 64位軟件大?。?4.GB更新時間：2016-06-27

1、首先，參考的幾何體進入創成式外形設計，點擊提取或者多重提取，選擇所需的線條或者面（此處以多重提取復雜線條舉例，命令見箭頭所指）

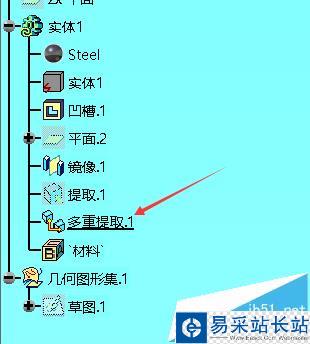

2、多重提取完成后，該零件的結構樹上會出現一個多重提取，右鍵復制即可

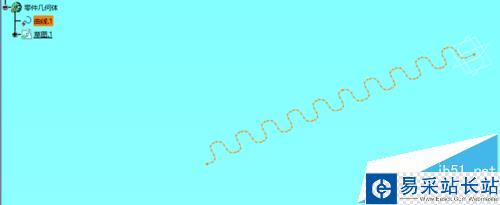

3、然后，自己新建一個part模型，左鍵點擊零件幾何體，右鍵，選擇性粘貼，按結果，然后剛剛提取的線條就到了新part里面，樹結構里叫曲線1，此時還不能用于編輯草圖

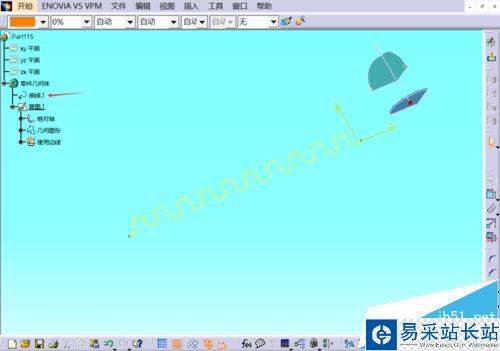

4、點擊進入草圖模式（注意此時草圖面需要和曲線1是平行的），選中曲線1，命令欄中點擊投影3D元素，然后此時曲線1就被投影到草圖中，可以自由編輯了。

5、后面就是正常的草圖-實體轉換過程了。不再詳述。
