UG NX都自帶有模板圖框，但一般都不實用，拋開它自帶的標準不說，打印PDF線寬沒有問題，但在導出CAD格式的時候線寬不對。這里介紹一下我們自己創建圖框模板及其調用方法，導出CAD文件基本沒有很大問題，除了圖層設置不能批量轉移。

軟件名稱：模具三維設計軟件ug nx10.0 64位 中文特別版(附安裝教程+破解文件)軟件大?。?.3GB更新時間：2019-01-21

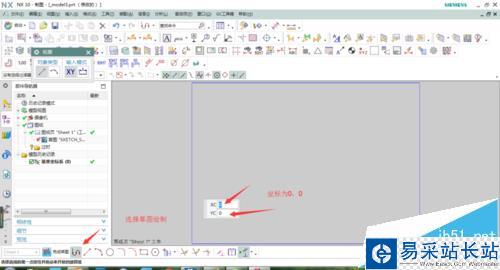

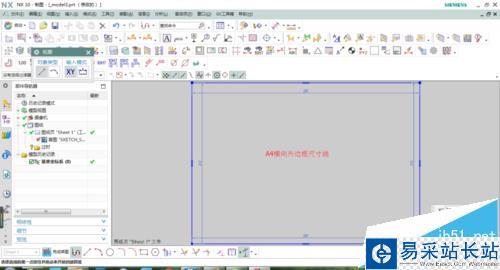

1、先新建一個模型文件，進入制圖模塊，添加圖紙頁，自定義一個需要的圖框尺寸，具體如圖所示。利用坐標的方法繪制外邊框，完成外邊框的創建。

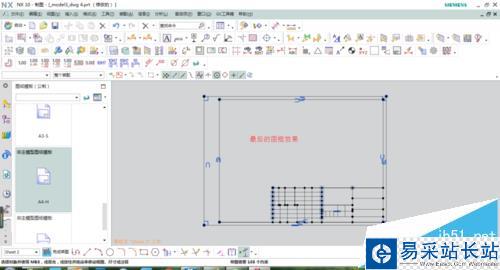

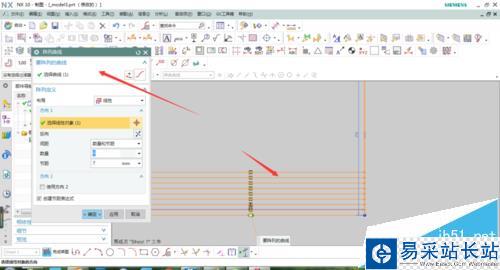

2、利用陣列、派生曲線等功能進行線段的偏移，進行修剪整理，最后效果如圖，標準根據自己企業的需要設計。

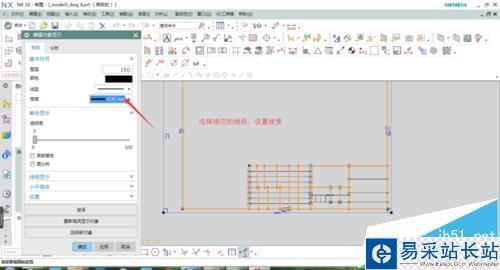

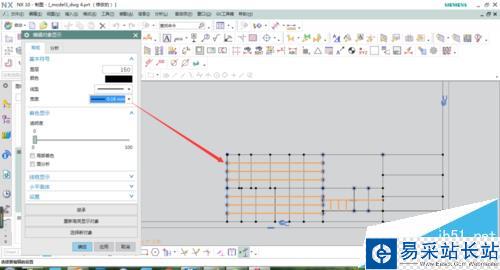

3、點擊編輯/對象顯示命令，選擇相應的線段設置相應的線寬，在UG NX里面設置后，導出的線段就不需要再調整。
