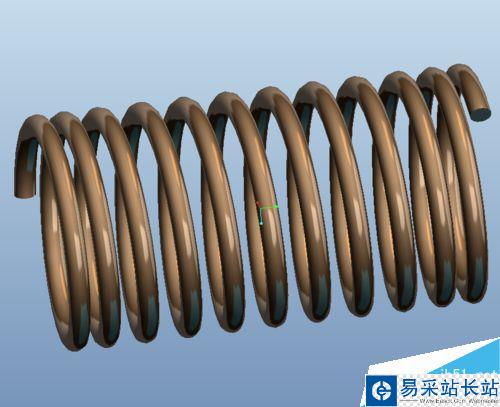

彈簧隨處可見，使用pro/E如何參數化設計一根兩端與中間可變化的彈簧呢？用PROE畫彈簧需要借助于可變螺旋掃描命令，下面9sug講解下如何用螺旋掃描來繪制可變螺距的彈簧！下圖為繪制完成后的實物圖。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

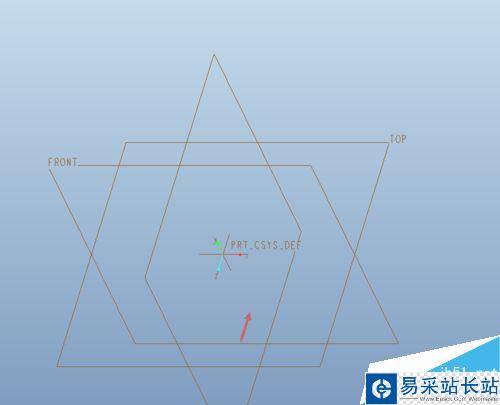

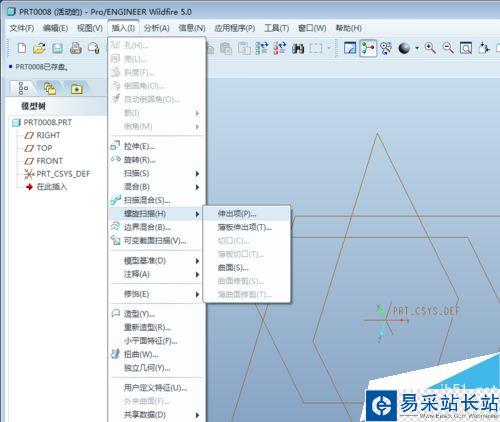

1、新建一個Proe模型文件，進入到參數化模型設計中后，在插入菜單下載，找到螺旋掃描；

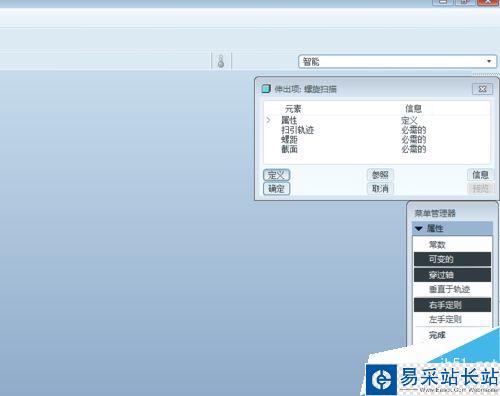

2、使用螺旋掃描－伸出項后，彈出的指令繪圖界面如下：

3、選擇繪圖平面，可以選用FRONT與LEFT;

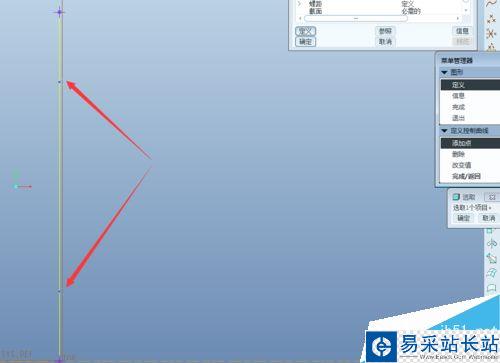

4、按軟件的操作提示，進入到草圖界面，繪制一中心線及一條路徑線（豎直的線），由于我們要使用可變螺距，記得要在路徑線上畫點，如圖，我是在線上增加了兩個點；（此步非常的重要，此兩點是輸入可變螺距的點）

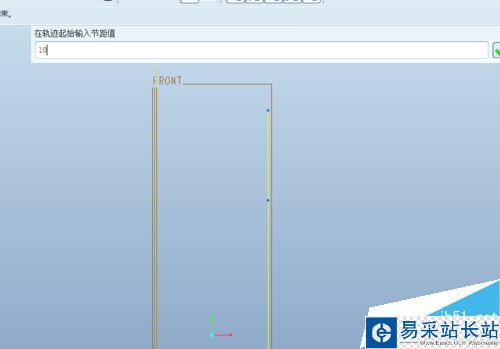

5、按提示輸入軌跡起始位置的螺距；

6、按提示輸入軌跡末端位置的螺距；

7、選擇箭頭所指的兩個點輸入其可變螺距的點；

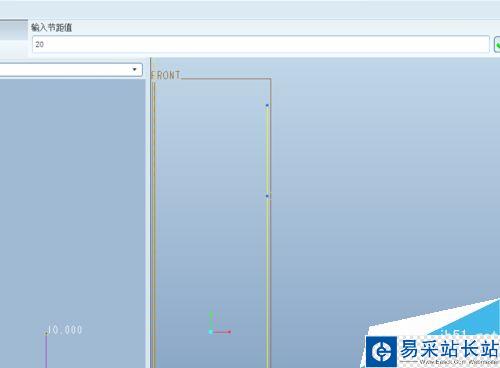

8、分別輸入它們的螺距，在輸入螺距前，最好有相應的圖紙做參考；

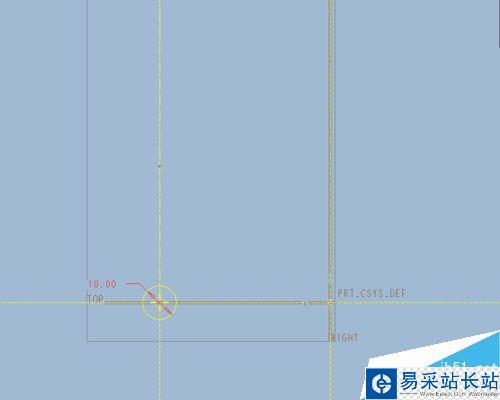

9、用proe繪制彈簧的截面，如圖所示，我繪制的圓型，當然也可以繪制方形；

10、完成草圖后，螺旋掃描的面板參數就全部設置好了，點OK，一條惟妙惟肖的可變彈簧就用PROE設計完成了。
