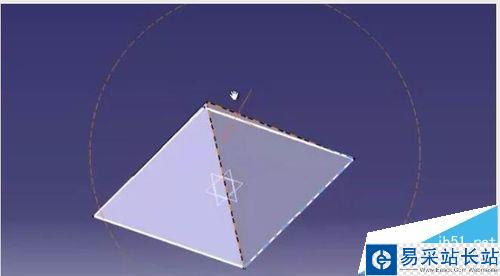

一個快速的方法使用部分設計，CATIA V5中創建一個金字塔模型，使用的功能是1Pad，只有2pockets。這是一個非常簡單的技巧。

軟件名稱：catia v5 r20 32位 簡體中文安裝免費版(附破解文件+安裝教程)軟件大小：1.38GB更新時間：2016-05-09

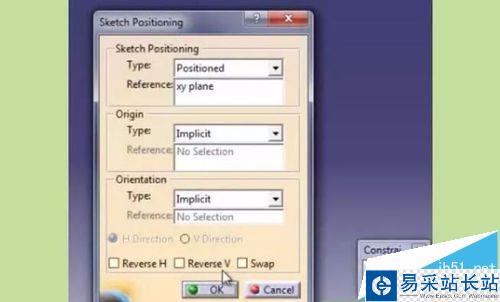

1、進入零件設計，選擇草繪，Go to "Part design" -- "Sketcher"

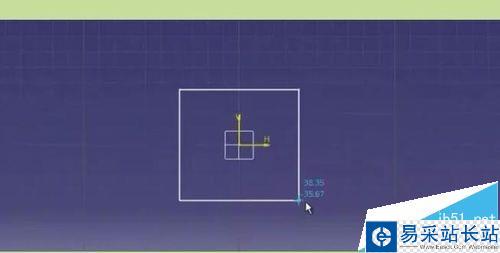

2、創建一個“中心矩形”保持“起源”為中心和尺寸為“長度= 100”和“寬度= 100”并退出草圖工作臺

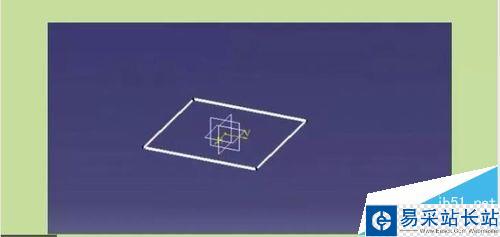

3、創建一個“墊”用在“50毫米”上一步創建為“鏡像范圍”素描

4、現在采取前視圖并在其上繪制一個“三角”

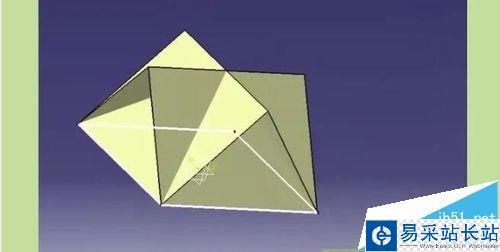

5、創建一個“口袋” - “到最后的”

6、現在，以“垂直平面中間”（垂直于之前的草圖平面），并繪制它的三角形

7、對于50毫米創建一個“口袋”為“鏡像范圍”以前創建草圖
