教程為大家介紹UG如何創建局部剖視圖，希望對大家有幫助。

軟件名稱：模具三維設計軟件ug nx10.0 64位 中文特別版(附安裝教程+破解文件)軟件大?。?.3GB更新時間：2019-01-21

1、以下面的零件為例，創建局部剖視圖。

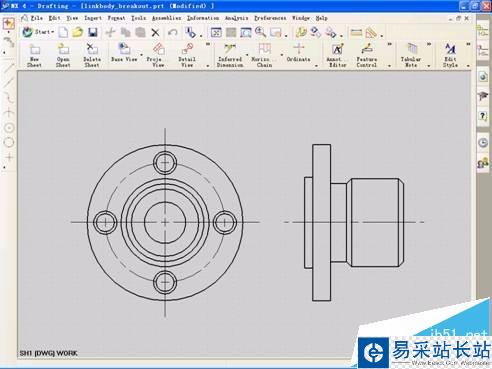

2、進入Drafting環境，創建零件的主視圖和左視圖。

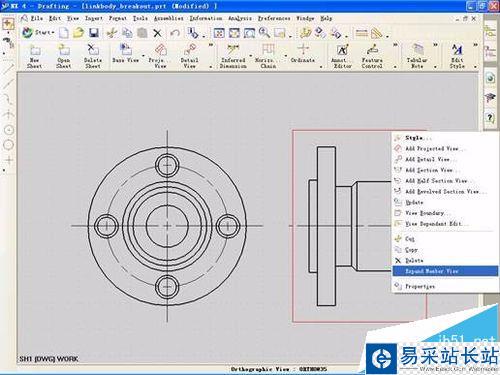

3、選擇左視圖，單擊鼠標右鍵，選擇“Expand Member View”。

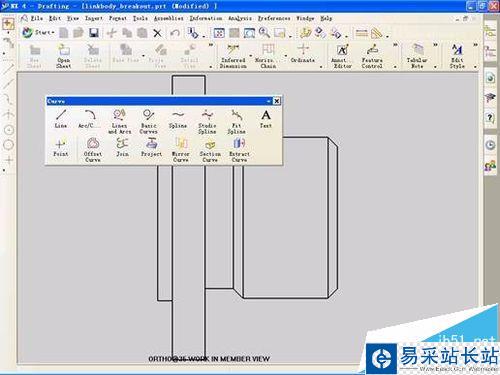

4、選擇“Expand Member View”后的界面，左視圖被放大至充滿繪圖窗口。調出“Curve”工具欄。

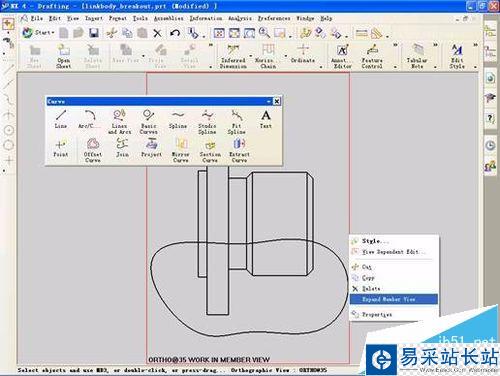

5、沿將要剖切的零件部分繪制“Spline”樣條曲線（注意：曲線一定要封閉）。

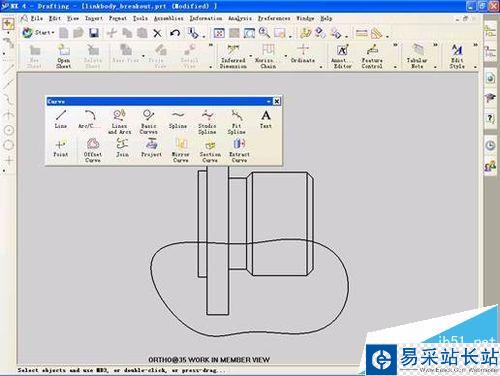

6、再次選擇左視圖，單擊鼠標右鍵，選擇“Expand Member View”，退出對視圖的編輯。

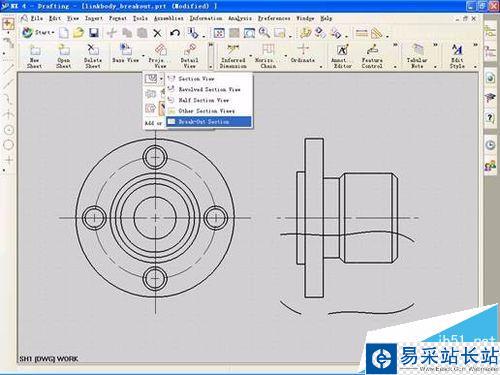

7、從“Drawing Layout”工具欄中選擇“Break-out Section（局部剖視圖）”。

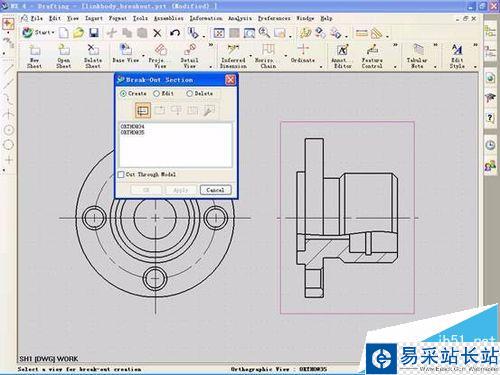

8、軟件彈出“Break-out Section”對話框，選擇左視圖，從該視圖創建局部剖。

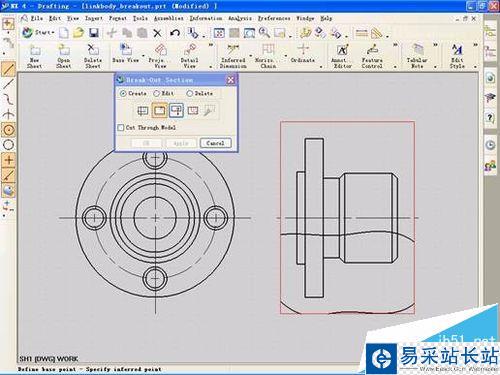

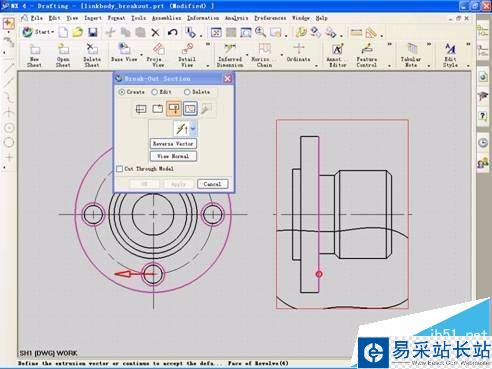

9、確保“Indicate Base Point”按下狀態，選擇基準點。（注意：點的捕捉方式中須選中“圓心”選項）選擇主視圖下方圓孔的圓心，出現如圖9所示的紅色箭頭。

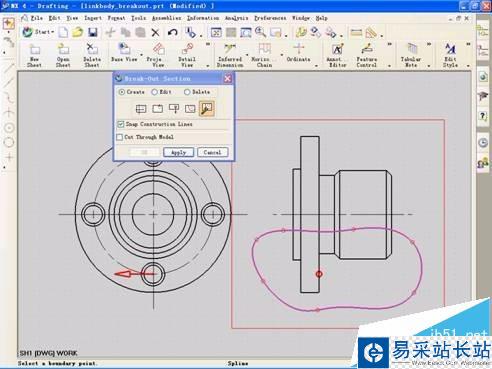

10、按下“Select Curves”，選擇剛才繪制的樣條曲線，單擊“Apply”按鈕，創建如圖10所示的局部剖切圖。
