Sketchup建模對于設計師來說并不同于描圖，同樣也是再設計的一個過程。是從平面階段提升到立體形態的一個重要設計階段。對于整體方案階段的推敲，細化，調整乃至到下階段的擴初，施工圖都有一定的參考和認知的價值。

軟件名稱：草圖大師中文版 V14.1.1282 (SketchUp Pro) 漢化特別版軟件大?。?7.6MB更新時間：2014-10-15

1、準備導圖之前的準備工作

DWG文件中根據實際情況把不需要的線條，圖層，全部清除掉。

注意：

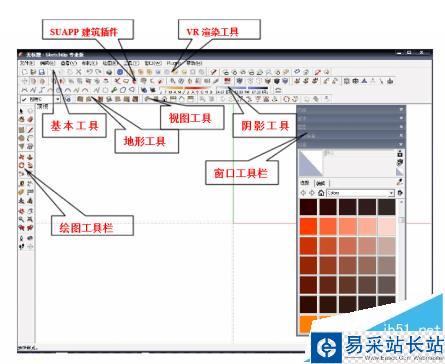

①清理過程要充分考慮草圖立面體塊的進退關系，保證內部需要的墻體不被清除②將CAD圖形導出，在導出圖形時根據需要可以將主體和陽臺等分開導出。 在SKETCHUP打開程序中，選擇“查看”中“用戶設置”

①將“設置基本單位”選擇項中“單位形式”選擇為“十進位”模式。

②在“渲染”選項中將“顯示輪廓”選擇一項進行取消選擇。此項操作是為了保證導入的dwg文件中線條變成細線，以便精確的建模

2、導入CAD文件

  選擇菜單中的“文件”選項，選擇其中的“導入”命令，在其子菜單中選擇“導入DWG/DXF”選項。之后系統會自動跳出一個對話框，在對話框的右下角有一個“選項„„”，點擊之后會出來一個新的對話框，在此對話框中選擇“單位”為mm,(此選項中建議使用此單位，選擇此單位是為了保證導入sketchup的cad圖與cad中的圖比例保持1：1，這樣在建模型中就可以保證在由平面生成立體的時候，高度按照實際尺寸來進行拉伸。 2. 然后選擇要導入的dwg圖文件選擇“導入”命令。cad圖自動導入sketchup中。

3、拉伸各個樓層體塊

1）墻體制作

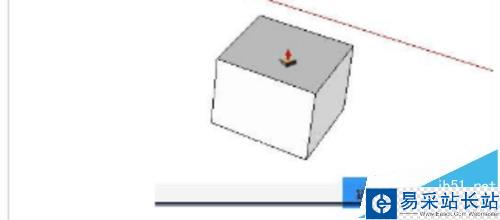

在A,B,C,D„上建立模型，充分利用矩形命令在平面上形成平面閉合圖形（平面只要是閉合的，閉合部分內部就自動帶有一種填充顏色或者可以應用MakeFace1.1插件進行封面，）以便進行拉伸平面生成立體。[面A（一層平面）只是起到建模尺寸定位衡量的作用。] 在體塊拉伸高度時候，在建模型界面右下側數據框中（圖6）可以輸入相應的高度，要注意將建立的模型按照實際需要進行清楚的編組。如果沒有特殊情況一般方法都是分層拉伸，之后建立組塊，將建好的各個層組塊進行上下拼接。形成建筑的主體。

4、材質的貼制：
