CAXA制造工程師軟件在設計方面雖然略有不足，但軟件的價格相比其它來說要便宜，很多教育機構都會購買CAXA制造工程師的軟件，而其它的軟件大多數都還是使用破解版。其實用習慣一個軟件后，也不會覺得有多少不方便。這里介紹在該軟件中繪制曲面五角星的技巧。

軟件名稱：caxa制造工程師 V2015r1 官方安裝版軟件大?。?4.4MB更新時間：2014-05-16

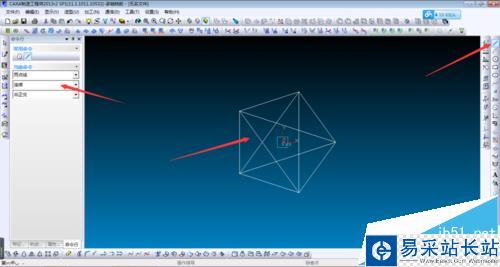

1、首先打開軟件，選擇右側工具欄中的多邊形命令，輸入邊數為5，選取原點為內接圓中心。輸入內接圓半徑為50，完成一個五邊形的創建。接著使用直線命令，選擇兩點直線，將五邊形的五個點連接起來，如圖所示。

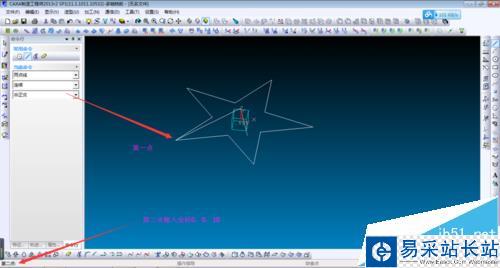

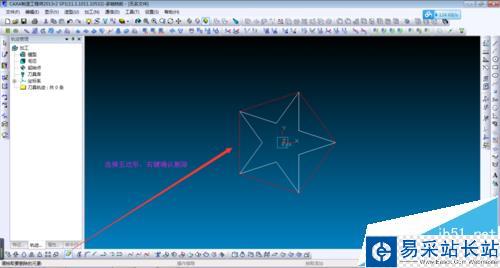

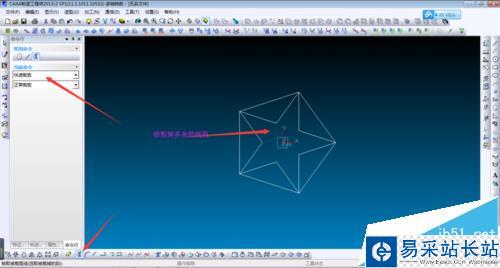

2、接著使用曲線裁剪命令，將五角星中間多余的線段剪掉。使用刪除命令將前面繪制的五邊形刪除。再繼續使用直線命令，選擇五角星的任意一個角點為第一點，第二點輸入坐標0，0，10，即在中心原點高度為10的位置。將該點與相鄰兩個五角星角點連接，如圖。

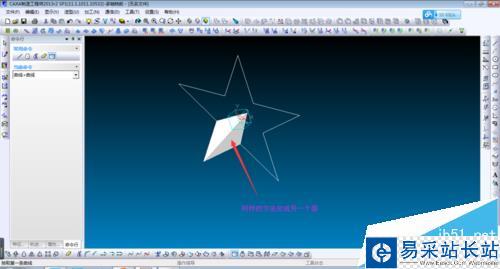

3、完成后選擇曲面中的直紋命令，選擇剛剛連接的五角星的角邊線，選取兩條相鄰邊，如圖操作，完成一個面的創建。同樣的方法完成另一個相鄰面的創建，這樣就完成了曲面五角星的一個角。

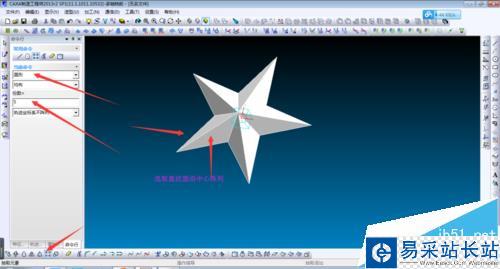

4、再使用陣列命令，選取剛剛創建好的兩個曲面，選擇為圓形陣列，陣列中心為原點，份數為5份，完成五角星的創建。接著選擇圓命令，以原點為中心繪制一個半徑為55的圓，如圖。
