旋轉樓梯其流線造型優美、典雅、美觀、節省空間，常用于樓層數不多的寫字樓、居民樓或作為建筑小品布置在庭院或室內使用。以下呈獻SketchUp2014畫旋轉樓梯的過程，供廣大SketchUp初學者、愛好者學習。

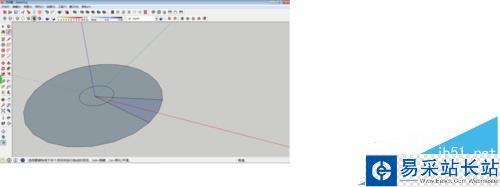

1、臺階平面布置初始形態（一）：首先點擊圓工具（Ｃ）畫直徑700mm的圓；再點擊偏移工具（Ｏ）拖動，輸入偏移值2000mm，畫成大外圓；
2、臺階平面布置初始形態（二）：點擊直線工具（Ｌ）連接從圓心到外圓上的任意的兩點。
3、臺階平面布置完成形態：
點擊橡皮工具擦去多余的線條；全選(ctrl+A),右鍵單擊形成組件；選中組件，點擊旋轉工具（Alt＋R），按（ctrl）加選；旋轉一定角度(使新生成的直邊和原組件直邊重合)，輸入x8;形旋轉樓梯的俯視圖。

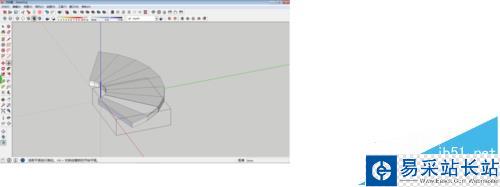

4、臺階空間布置完成形態（一）：
全選雙擊其中的一個組件，按拉伸(Ｐ)拉伸150mm，形成臺階厚度；再按拉伸(Ｐ)+ctrl，向上垂直拉伸10mm;

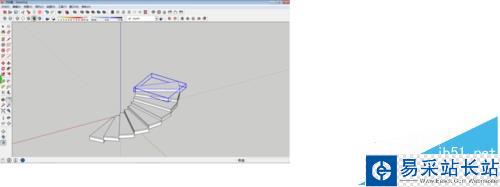

5、臺階空間布置完成形態（二）：
點擊移動工具（Ｍ），這是個繁瑣的過程，要細心操作，最后形成空間臺階如圖。

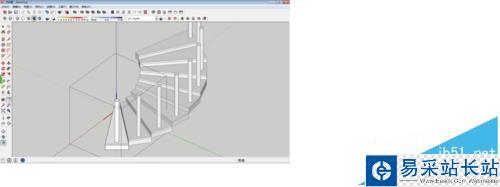

6、護欄豎桿完成形態：
點擊進入其中一個組件，點擊圓工具（Ｃ），畫個直徑70mm的欄桿防護欄；點擊拉伸工具（Ｐ），輸入1500mm，形成防護欄。

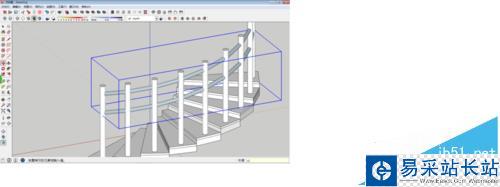

7、護欄橫桿初始形態：
點擊直線工具（Ｌ），連接各豎桿中心點；全選直線，右鍵單擊形成群組;雙擊進入群組，用圓工具（Ｃ）畫直徑70mm的圓;選中該圓點擊路徑跟隨工具（Alt＋F）;形成一條橫桿。

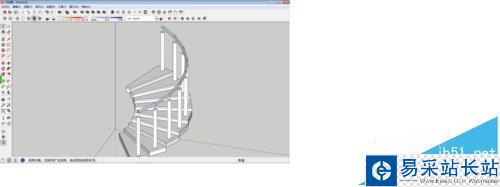

8、護欄完成形態：
點擊移動工具（Ｍ），選中護欄橫桿群組，向下移動，輸入值300mm；再輸入Ｘ2，形成完整的3條護欄。

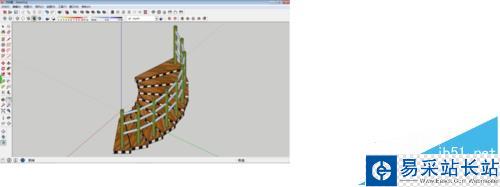

9、添加材質：
給旋轉樓梯添加自己想要的材質，這個可以自由發揮；
注意事項：
括號內（）字母為輸入的快捷方式
