畫幾何圖形陰影怎么操作？你會嗎？規則圖形相對來說還比較好處理，不規則圖形呢？今天小編讓你體會一下各種圖形的陰影面積的畫法。教你使用兩種有效的方法搞定陰影面積。

軟件名稱：nb幾何畫板軟件 v1.0.1 中文官方安裝版軟件大?。?3.7MB更新時間：2015-09-21

方法一、

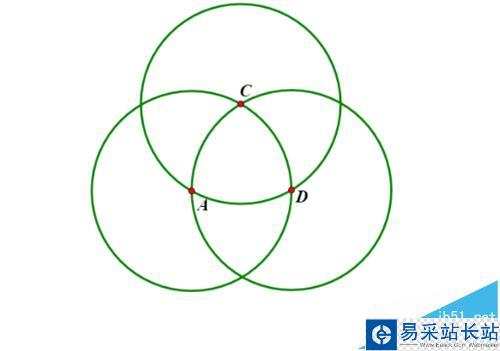

1、利用多邊形來近似替代陰影部分輪廓，從而畫出陰影。如圖要畫出三個圓相交的公共部分陰影。

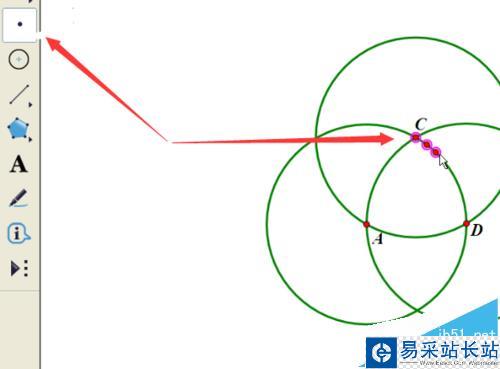

2、先單擊點工具，按住shift鍵不放，沿著陰影部分邊界畫點，盡量密集一點比較準確。畫點要按曲線走向的先后順序，不要跳來跳去。

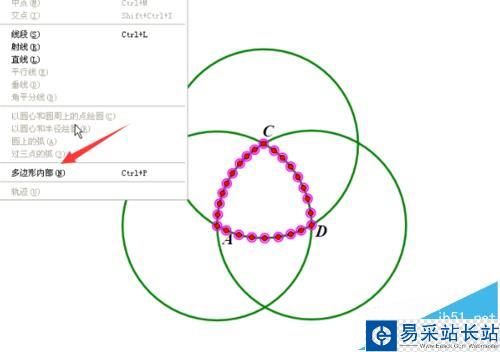

3、畫完之后，單擊構造---多邊形內部，就把內部著色。

4、單擊顯示---隱藏點，就可以把邊界上的點全部隱藏來。

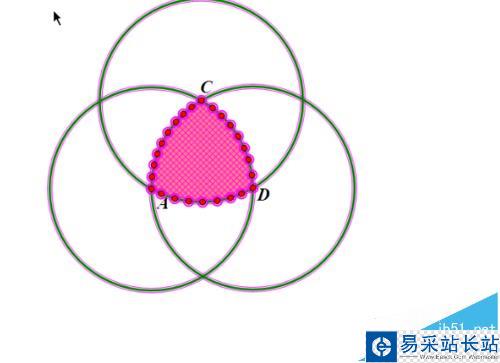

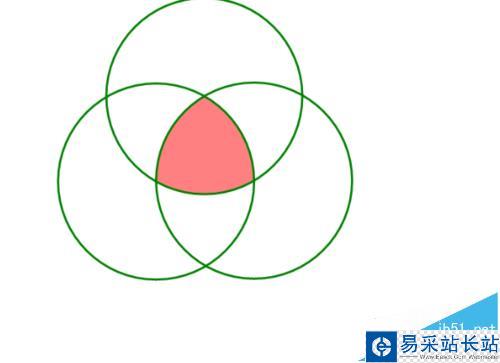

5、結果如下圖所示。幾何畫板使用這種方法可以畫出任意不規則圖形的陰影。

方法二、

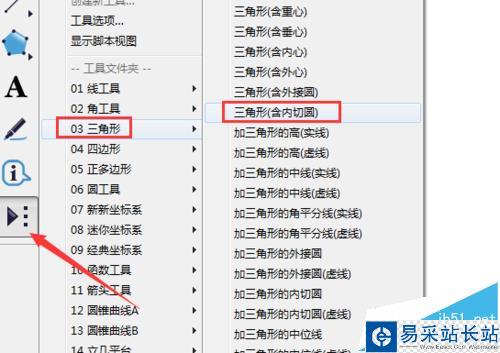

1、利用圖層的不透明度來遮擋多余陰影。為了畫陰影先畫一個含內切圓的三角形。單擊自定義工具，選擇三角形---含內切圓的三角形。

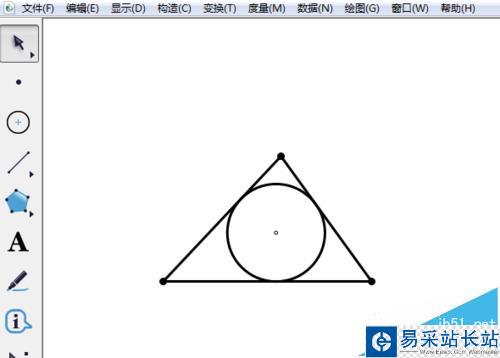

2、在工作區拉出一個三角形。現在我要把三角形和它的內切圓圍城的部分涂上陰影。

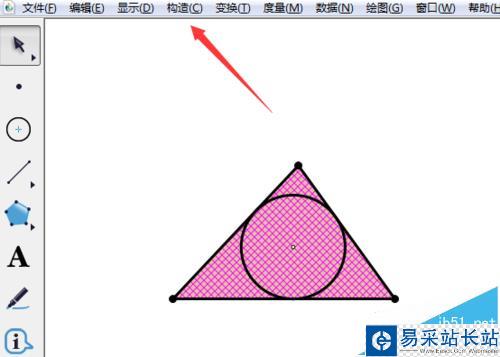

3、選中三角形三個頂點，單擊構造---三角形內部。這樣三角形內部就上了顏色。

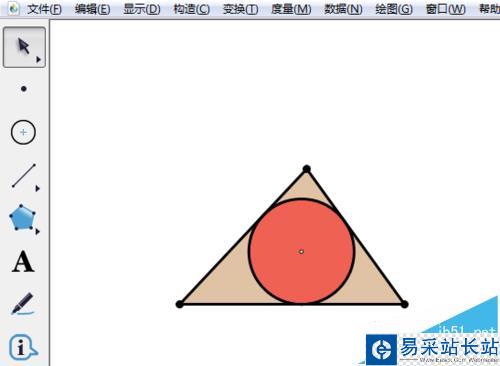

4、單擊圓，單擊構造---元的內部，給圓也著上色。

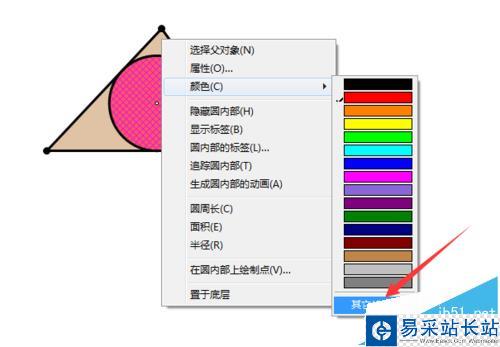

5、現在要把圓內的顏色也設置為白色和背景一樣。選中圓內部，右擊選擇顏色--其它。

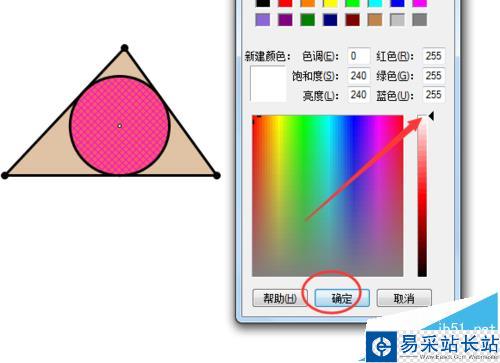

6、單擊白色，確定。這時，還無法變全白，因為這個圖層是透明的。如何設置為不透明呢？

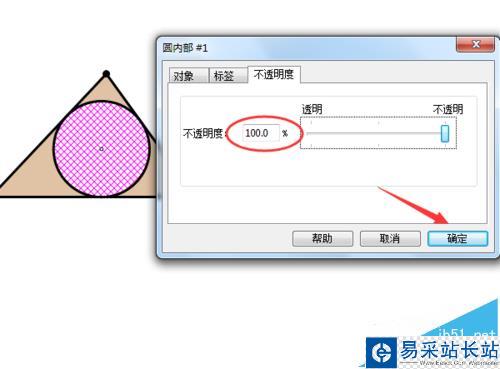

7、選中圓內部右擊，單擊屬性--不透明度，設置為100%，確定。然后隱藏有關點，再把三角形內部顏色變成黃色，結果如簡介圖所示。
