雖然目前來看PROE算不上優秀，但在國內“機加工”尤其是“產品設計”領域依然占據重要位置。由于目前依然有很多人使用或者說想要學習用PROE做結構設計，于裝配體中進行孔位布局或修正具有重要意義。本文以Proe Wildfire5.0為例講解如何將裝配體中的孔特征繼承或者說傳遞到子零件。

1、打開所需裝配體，點擊孔特征

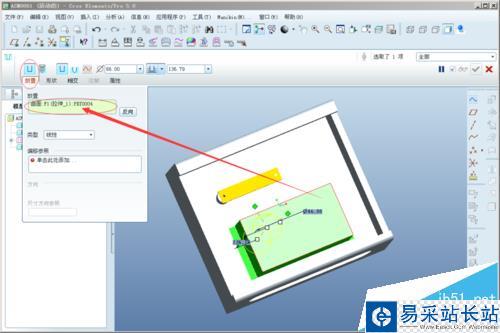

2、選擇 放置，選擇想要放置孔的平面。

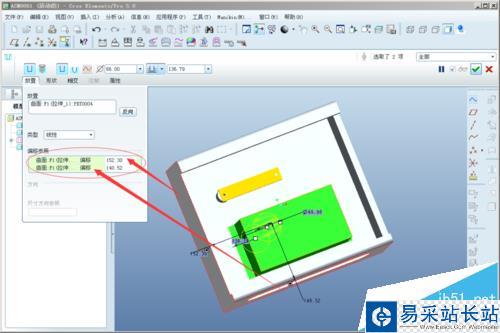

3、點擊偏移參照，按住CTRL鍵選擇兩個可以決定孔位位置的參照面。然后修改孔位參照、孔屬性及各種數據。

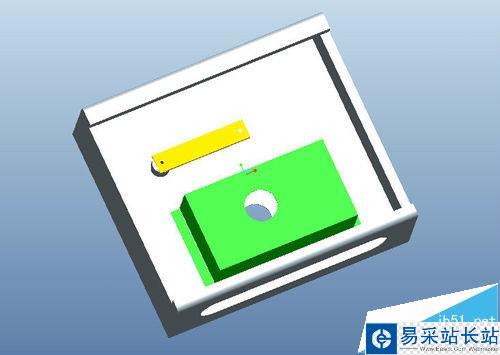

4、點擊確定，貫通兩個零件的孔出現。

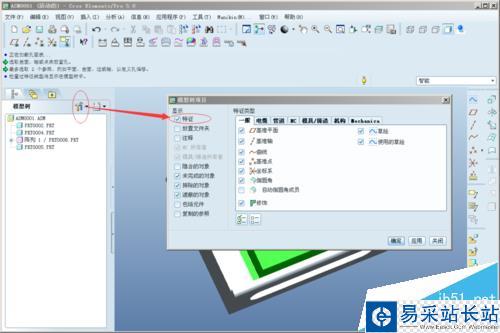

5、按步驟打開特征樹。

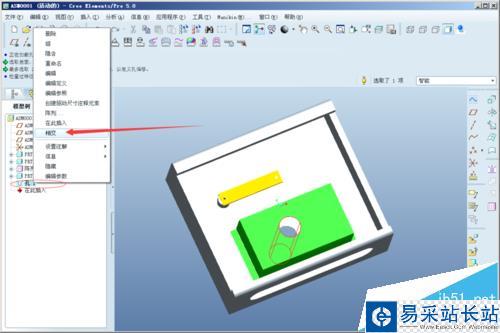

6、于特征樹中選擇之前的孔特征，右鍵并選擇相交。

7、于出現的小界面中（按圖中箭頭所示操作）：1）取消自動更新。2）選擇高級相交。3）全選模型。4）點擊移除。5）顯示級選擇零件級。6）點擊自動添加。7）確定退出

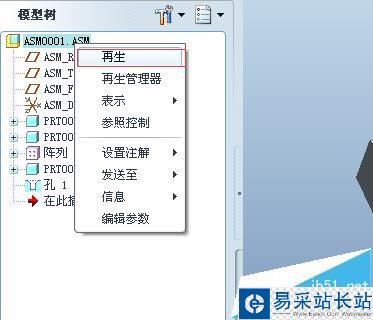

8、退出后再生并保存。

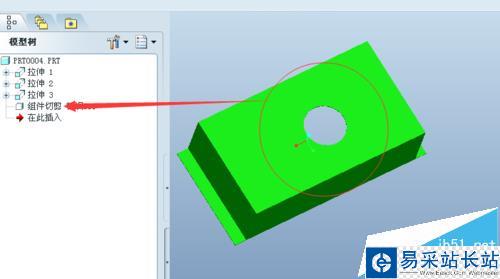

9、打開所需單個零件，孔位如期而至（但此孔位無法在零件中修改?。?/p>
