該經驗為大家分享一篇proe的基準面創建方法的教程。

軟件名稱：proe5.0中文版 32位 綠色免費硬盤版(附安裝破解教程)軟件大?。?67.5MB更新時間：2015-04-08

1、首先，雙擊打開或者右鍵選擇打開proe5.0軟件，使用其他版本的軟件或者core都能使用該教程；然后，新建一個實體文件，使用缺省，點擊確定。

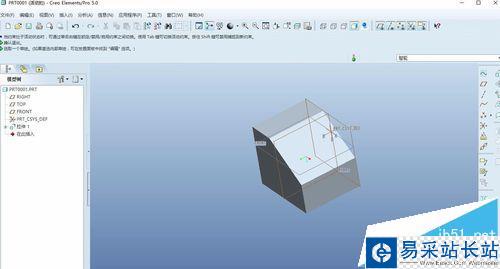

2、在做基準面創建之前，我們來先建立一個模型來舉例子，使用拉伸的方法建立一個簡單的模型，如下圖所示。

3、proe的基準面創建沒有UG、solidworks那么直觀。（創建需要Ctrl+鼠標左鍵）

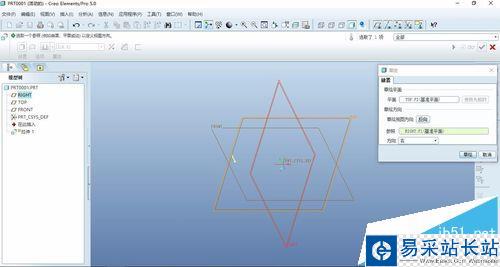

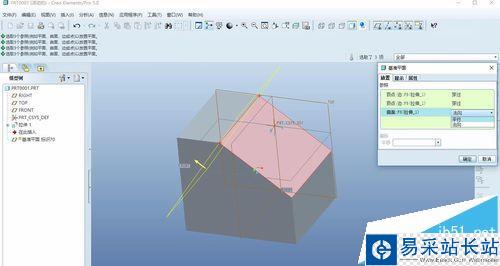

4、兩點一面創建：選擇下圖2點和一個面，面可以是法向或者是平行，就可以創建面。

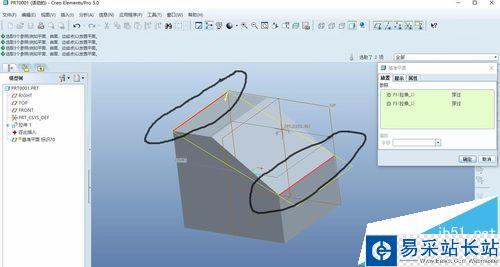

5、通過兩線：選擇兩條直線，即可創建平面。

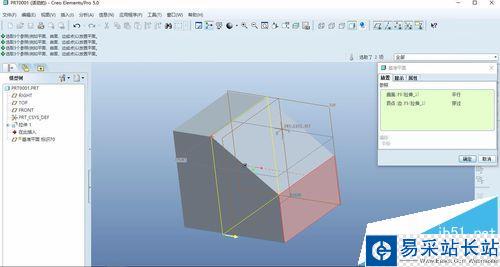

6、通過一點與一個面：分別選擇一點和一個面。

7、面的偏移：選擇一個面然后在偏移的輸入框中輸入距離即可創建一個基準面；

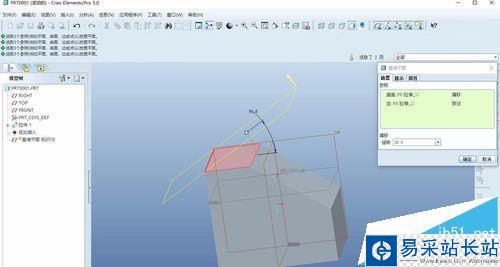

8、通過一條直線和一個面：選擇一個面和和一條直線，雙擊角度值，即可改變角度。

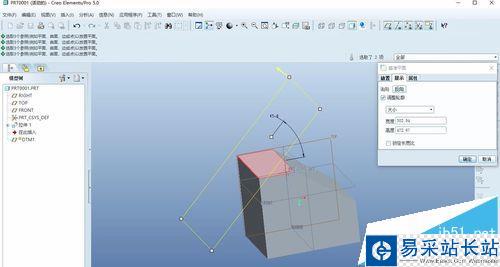

9、修改基準面的大小，在創建基準面的對話框中，在顯示框中，選中調整輪廓，可以通過輸入數字來調整大小，也可以使用鼠標左鍵拖動基準面的四角來改變基準面的大小。
