對于一般三維制圖軟件來說，CATIA的工程圖模塊功能已經很全面了，各種標注、序號、輔助線甚至剖視圖都可以直接生成。也就是說只要你對CATIA的使用足夠熟練，導出的工程圖在CAD中幾乎不需要改動直接就可以用。下面我來介紹一下如何方便快捷地利用CATIA生成二維圖和工程圖。假設我們想生成如下三維零件的主視圖，俯視圖，左視圖和左視圖全剖視圖，主視圖的局部剖視圖，該如何操作：

軟件名稱：CATIA v6 2014 (3D設計和模擬解決方案) 官方正式版 軟件大?。?2GB更新時間：2014-12-04

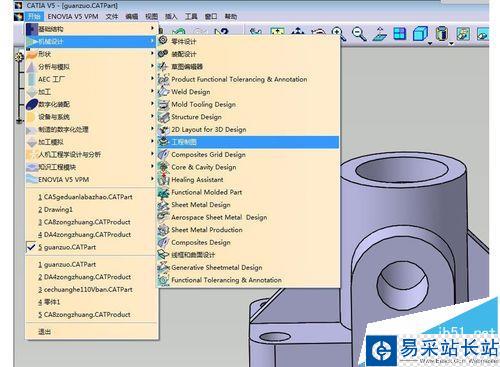

1、首先在“開始”中打開工程制圖模塊

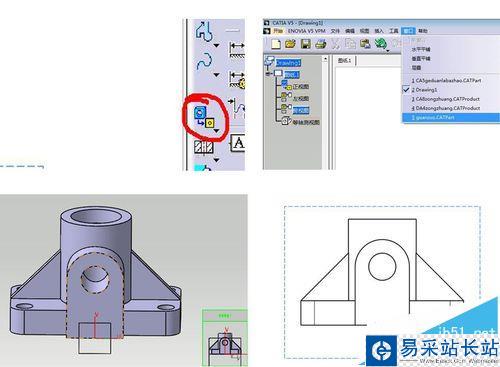

2、找到如圖所示的“正視圖”按鈕，并單擊。然后從菜單欄中的“窗口”工具返回三維文件所在的界面，在零件上想要成為主視圖的平面上單擊一下，CATIA就會自動回到工程圖模塊，此時再在空白位置單擊一下鼠標左鍵即可放置主視圖投影。

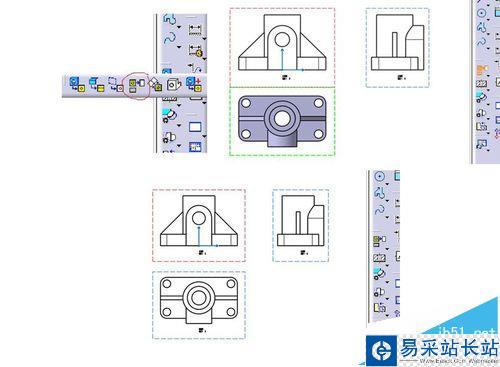

3、有了主視圖就可以利用投影創建左視圖和俯視圖了，單擊“主視圖”圖標旁邊的下拉箭頭，展開全部命令按鈕，單擊如圖所示的“投影視圖”按鈕。移動鼠標，就會發現左視圖或俯視圖的預覽已經呈現出來，如果預覽效果是你想要的，那就在空白位置單擊鼠標左鍵即可放置投影視圖。

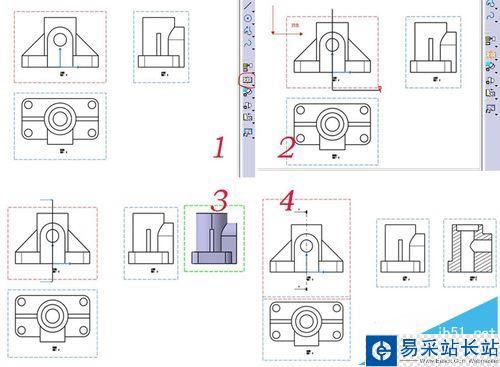

4、接下來開始做剖視圖，我們先來做左視圖的全剖視圖，點擊主視圖下方的剖視圖按鈕，（此時確保主視圖外虛線框為紅色，如果不是紅色，雙擊該虛線框）然后按我圖中黑線位置畫切割線，每個折彎點單擊一下鼠標左鍵，最后雙擊。圖中切割線的畫法是先在圖形正上方點擊一下鼠標左鍵，再移動到最下方點擊一次，（此時第兩點確定一條直線，當第一條直線確定以后，你再次單擊鼠標的位置決定了剖切的方向。）然后把鼠標移動到畫好的切割線右側，雙擊鼠標左鍵即可確認剖切，移動鼠標，單擊鼠標左鍵放置剖視圖。

5、利用同樣的步驟可以在俯視圖中進行剖切，得到主視圖的部分剖視圖。圖中帶箭頭的紅線是我點擊鼠標的順序和畫線方向。

6、最后教大家如何導出三維等軸測視圖，仍然在“主視圖”按鈕下拉箭頭展開欄內，有一個如圖所示圖標，名稱為“等軸測視圖”，點擊一下該按鈕后，從窗口工具返回三維文件所在的位置，利用旋轉、平移等工具將三維圖在窗口中擺放好后單擊零件的任意平面即可拾取等軸測視圖，自動回到工程圖模塊后單擊鼠標左鍵放置即可
